4.3 負載調整率
圖 4-5 顯示了模擬調光模式下的輸出電流偏差比與輸出電壓間的關系。VDIM 為 1.2V。使用白光 LED 作為負載，串聯的 LED 數量分別為 1、2、3、4、5 和 6。LED 電流分別設置為 250mA、500mA、1.0A 和 1.5A。白光 LED 的典型正向電壓在 1.5A 時為 3.1V，在 0.35A 時為 2.8V。將串聯的 LED 數量從 1 片更改為 6 片會將輸出電壓從大約 3V 更改為大約 18V。輸入電壓固定為 24V。

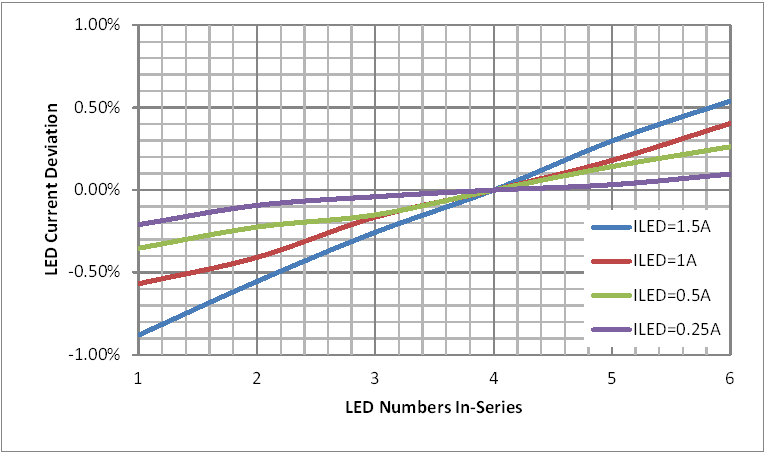

圖 4-5 模擬調光模式下的 LED 電流偏差與串聯的 LED 數量間的關系，VIN = 24V
