3.10 校準 EVM 上的 ADC 器件

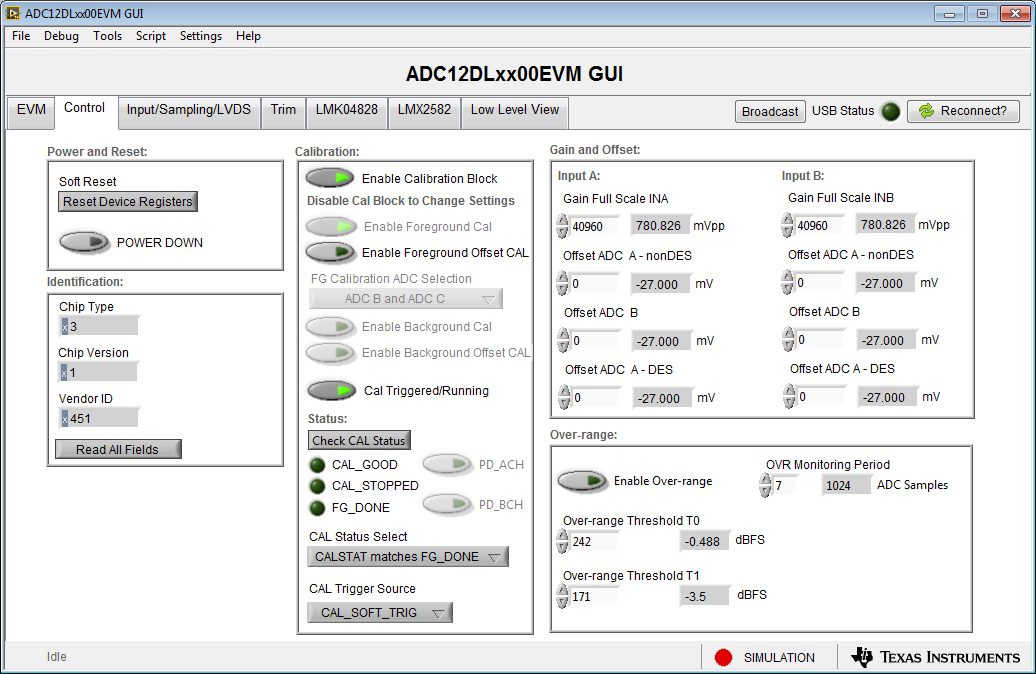

圖 3-3 顯示了 Control 選項卡中打開的 GUI。
圖 3-3 配置 GUI：控制選項卡- 在 PC 上打開 EVM GUI 后，導航到 Control 選項卡。
- 要校準 ADC，請點擊一下 Cal Triggered/Running 按鈕，然后再次點擊它。此操作會停止和啟動校準引擎。 注：
Cal Triggered/Running 按鈕會執行實現完整性能所需的校準序列。在節 3.9 中所示的上一個步驟期間會自動執行此校準，不過每次采樣速率發生變化、ADC 溫度發生顯著變化后或退出省電模式后，必須再次執行該校準。有關必要校準序列的詳細信息，請參閱 ADC12DL3200 器件數據表。
- 在 EVM 選項卡上，使用 Sampling and Calbration Mode 下拉菜單，選擇 Foreground、Background 或 Low Power Background 模式。
