B 可選 ADC12DL3200EVM 配置
此附錄提供了針對可選時鐘支持修改 EVM 的設置。
LMK04828 為 LMX2582 提供板載 100MHz VCXO 的緩沖副本。連接可選的 10MHz 基準時鐘后，100MHz VCXO 輸出頻率鎖定至 10MHz 基準。此過程可實現對模擬輸入信號的相干采樣。EVM 可配置為使用外部 ADC 時鐘，步驟如下（請參閱圖 6-1）：
- 修改硬件：
- 移除 C114 和 C124，組裝 C24 和 C25。
- 連接信號發生器：
- 將 10MHz 基準從 Sig Gen 1 連接到 Sig Gen 2。
- 配置 Sig Gen 2 以使用來自 Sig Gen 1 的 10MHz 基準輸入。
- Sig Gen 1 連接至 DEVCLK (J12)。將發生器頻率設置為所需的 FCLK。將輸出電平設置為 +9dBm。
- Sig Gen 2 連接到所需的模擬輸入，起始點輸出電平為 0dBm。
- 對 GUI 進行編程：
- 在 EVM 選項卡中，將時鐘源設置為 External。
- 在步驟 2b 中輸入 Sampling Frequency (FCLK)。

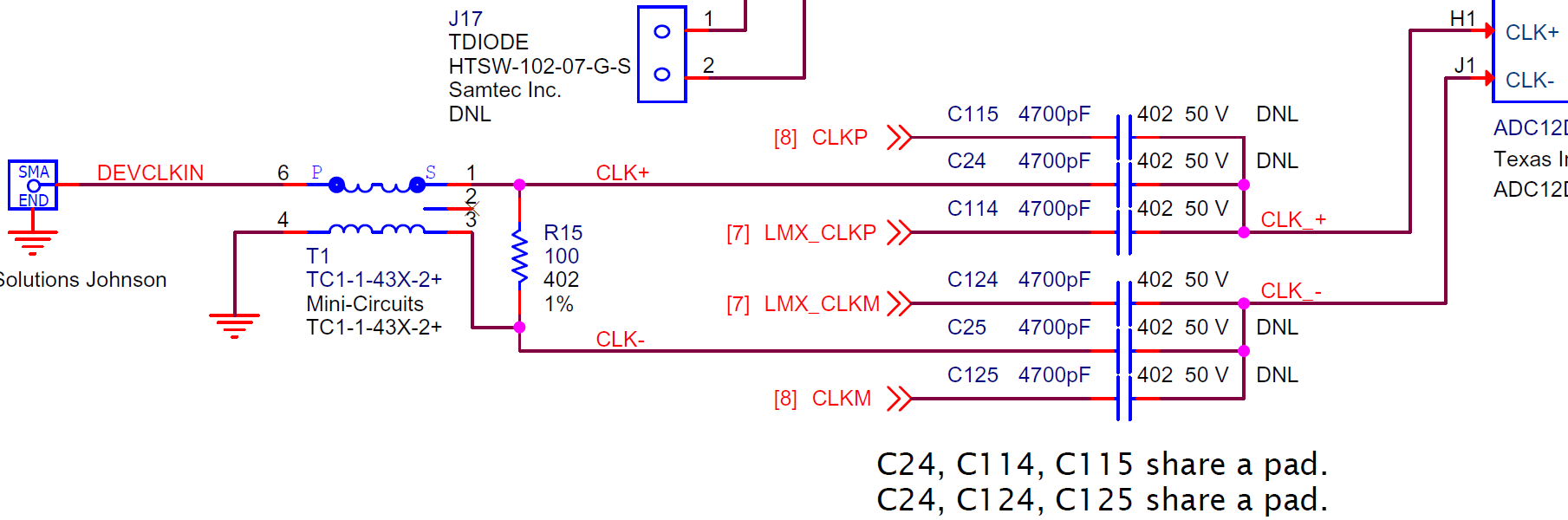

圖 B-1 外部 CLK 配置ADC12DL3200EVM 包括基準時鐘輸入 (CLKIN0)，允許用戶將 LMK04828同步到外部 10MHz 基準，從而實現相干采樣
可重新配置 LMX2582 和 LMK04828 以實現更多功能，但此 EVM 并非用作這些器件的完整評估平臺。關于完整的評估平臺，請參閱 LMK04828 工具文件夾和 LMX2582 工具文件夾。
