ZHCUBK6A May 2018 – December 2023 ADC12DL2500 , ADC12DL3200
- 1
- 摘要
- 商標
- 1簡介
- 2設備
-
3設置過程
- 3.1 安裝 High-Speed Data Converter (HSDC) Pro 軟件
- 3.2 安裝配置 GUI 軟件
- 3.3 連接 EVM 和 TSW14DL3200EVM
- 3.4 將電源連接到電路板（關閉）
- 3.5 將信號發生器連接到 EVM（*在定向之前禁用射頻輸出）
- 3.6 打開 TSW14DL3200EVM 的電源并連接到 PC
- 3.7 打開 ADC12DLXX00EVM 的 5V 電源并連接到 PC
- 3.8 打開信號發生器射頻輸出
- 3.9 打開 ADC12DLXX00EVM GUI 并對 ADC 和時鐘進行編程
- 3.10 校準 EVM 上的 ADC 器件
- 3.11 打開 HSDC 軟件并將 FPGA 圖像加載至 TSW14DL3200EVM
- 3.12 使用 HSDC Pro 軟件采集數據
- 4器件配置
- A ADC12DL3200EVM 疑難解答
- B 可選 ADC12DL3200EVM 配置
- C 修訂歷史記錄
1 簡介

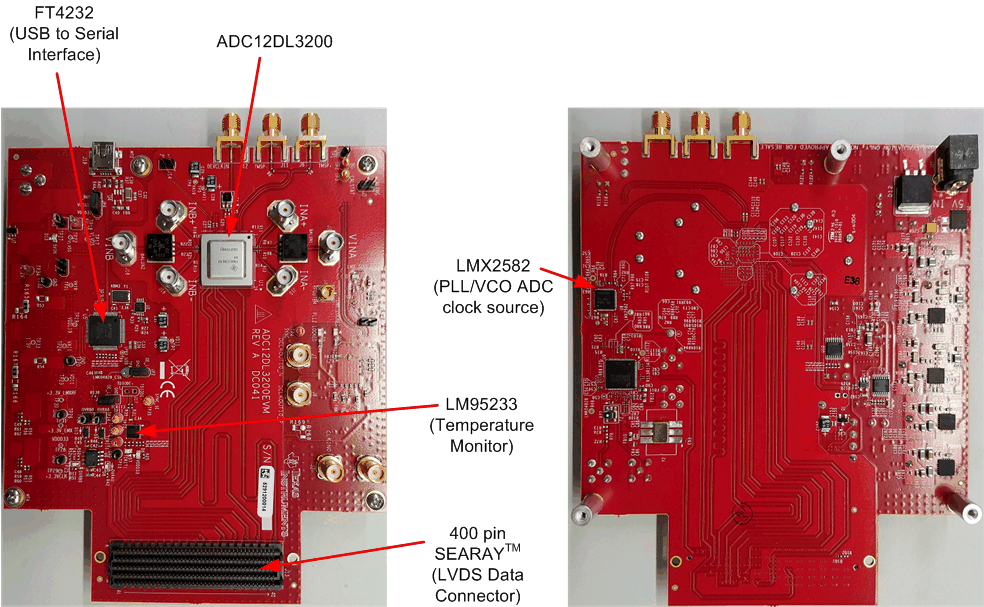

ADC12DLXX00 是一款雙通道、12 位 ADC，采樣速率在雙通道模式下高達 3.2 千兆樣本/秒 (GSPS) 和 2.5GSPS，或在單通道模式下高達 6.4GSPS 和 5GSPS。ADC12DLXX00EVM 器件的輸出數據通過高速 LVDS 接口傳輸。此評估板還包括以下重要特性：
- 變壓器耦合信號輸入網絡，支持 500kHz 至 9GHz 的單端信號源
- LMX2582 時鐘合成器生成 ADC 采樣時鐘
- 變壓器耦合時鐘輸入網絡，用于通過外部低噪聲時鐘源測試 ADC 性能
- LM95233 溫度傳感器
- 通過 USB 連接器和 FTDI USB 轉 SPI 總線轉換器進行器件寄存器編程
- 通過 400 引腳 SEARAY? 接口連接器實現高速 LVDS 數據輸出 注：
雖然此連接器也用于 FMC 標準電路板，但 LVDS 數據、時鐘和頻閃燈引腳排列專用于 ADC12DL3200EVM、TSW14DL3200EVM 及其他兼容電路板。
使用 TSW14DL3200EVM 數據采集板可以快速輕松地采集來自 ADC12DLXX00EVM 板的數字數據。
注：
TSW14DL3200EVM 支持 48 個速率高達 1600Mbps 的數據對（多路信號分離器 = 1）。
TSW14DL3200EVM 會采集 LVDS 數據，對數據進行解碼并將數據存儲在存儲器中，然后通過 USB 接口將數據上傳到連接的 PC 進行分析。PC 上的 High-Speed Data Converter Pro (HSDC Pro) 軟件與硬件通信并處理數據。
在本文檔的以下章節中，ADC12DLXX00EVM 稱為 EVM，而 ADC12DLXX00 器件稱為 ADC 器件。
