4.4.1 直流精度測試
漂移和非線性是直流精度的主要規格，因為與增益和偏移誤差等初始誤差不同，它們無法通過兩點或三點校準輕松校準。在本節中，我們將測量信號鏈的增益和偏移漂移以及非線性，以計算信號鏈后校準所實現的直流精度。
使用跳線 J18 將輸入短接在一起，以測量偏移誤差。使用 GUI 捕獲數據以生成類似于圖 4-4 的圖形。由于輸入短接在一起時輸出為零，任何非零輸出就是偏移誤差。讀取圖 4-4 中的柱狀圖時，偏移誤差為 27.7μV。

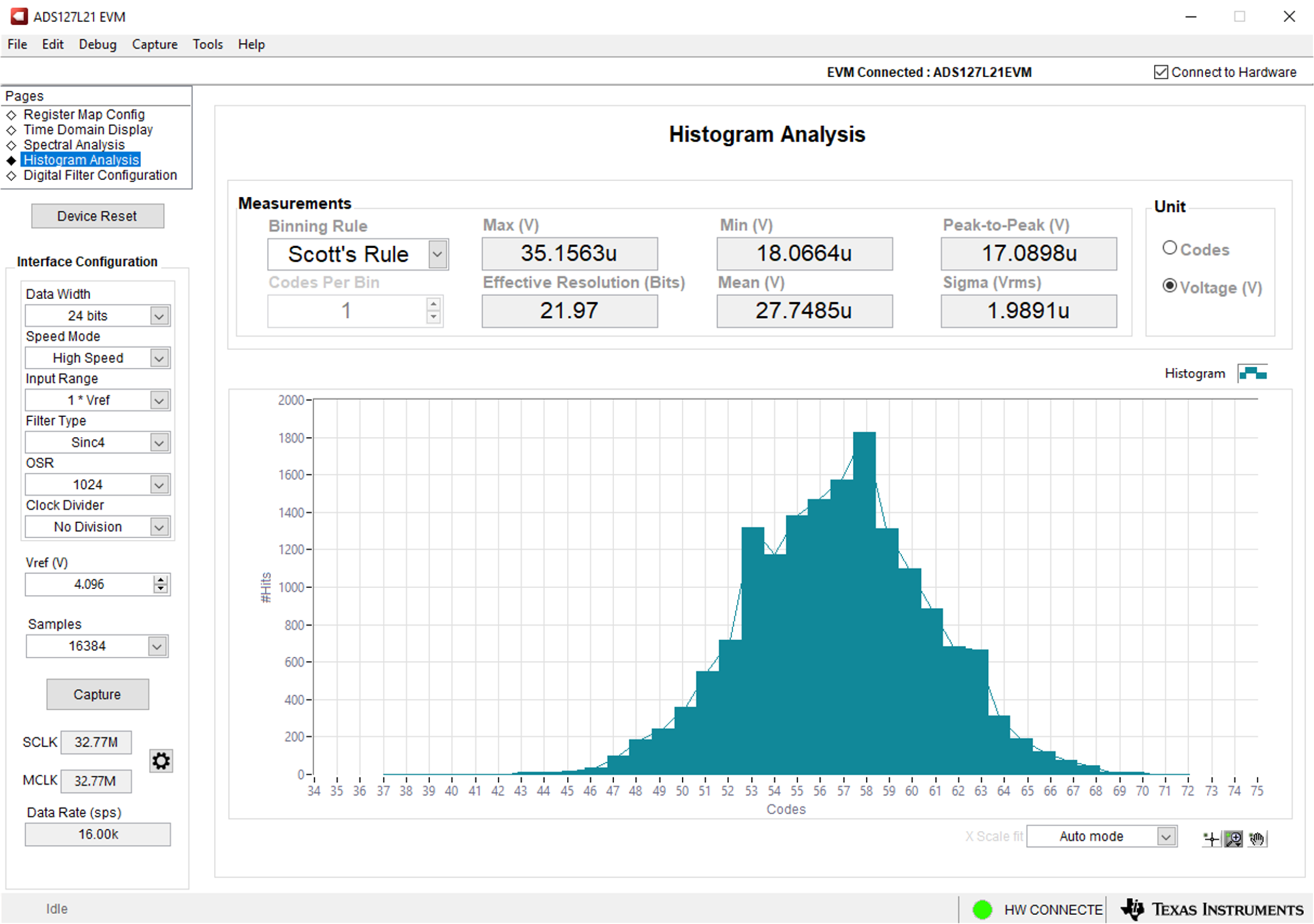

圖 4-4 偏移測量（G = 1，TA = 25°C）移除 J18 的短路，并收集 0V 至 ± 滿標量程范圍內的數據。滿標量程 (FSR) 取決于基準和增益設置，可通過以下公式計算：
方程式 1.
確保不超出 PGA 的輸入范圍。針對不同的增益設置重復數據采集，確保溫度室穩定至正確溫度，然后再采集數據。采集滿標量程 ±95% 的數據以執行增益誤差計算。
若要采集溫度漂移數據，請在多個溫度下重復相同的試驗。要考慮基準精度誤差，請測量基準值并將結果輸入左側 GUI 中的“Interface Configuration”下方。
