2.1.4.2 單分流器電流檢測
單分流器電流檢測技術測量直流鏈路總線電流，并在了解功率 FET 開關狀態的情況下重建電機的三相電流。使用單一直流鏈路分流器的 PMSM 無傳感器 FOC 應用手冊中詳細介紹了單分流器技術。
在該參考板上，通過移除兩個分流器并短接電源模塊的 U/V/W 接地連接來實現單分流器電流檢測技術，如圖 2-8 所示。
圖 2-8 單分流器電流檢測電阻配置- 在主板上，移除電流采樣電阻 R81 和 R82，只保留電流采樣電阻 R80 來檢測直流鏈路電流。
- 在 TMS320F2800137 子板上，移除 C23 以增加單分流器采樣的 U3A 帶寬。
- 使用粗導線將 NU、NV 和 NW 引腳連接在一起。
圖 2-9 TMS320F2800137 的單分流器電流檢測電路默認情況下，電路板具有三個分流電阻。圖 2-10 展示了分流電阻的布局。要實現單分流器電阻檢測，請?jiān)诒Ａ?R80 的同時移除 R81 和 R82。將 NU、NV 和 NW（R80、R81 和 R82 的引腳 2）焊接在一起。所有三相電流現在全部?jī)H流經 R80。

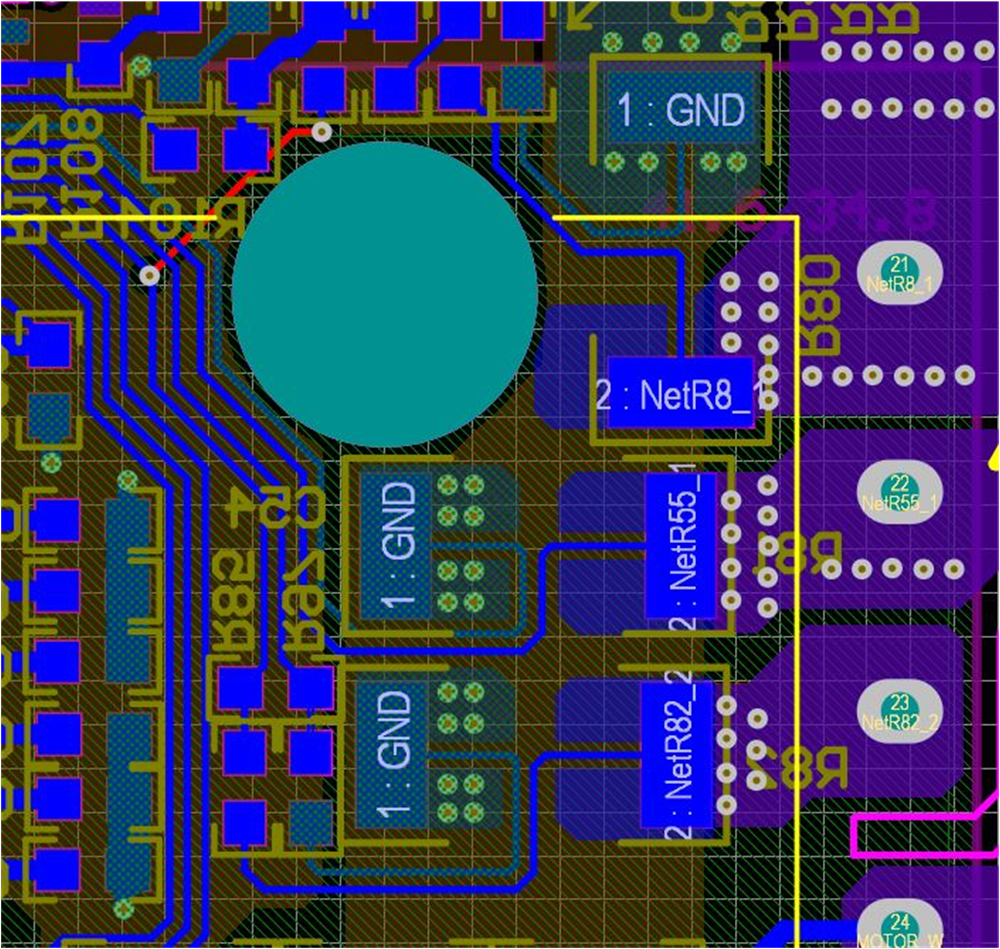

圖 2-10 分流電阻器布局直流鏈路電流是單向信號，因此可以將直流電流偏移設置為最小值或最大值，以提高直流鏈路電流的 ADC 采樣范圍，如圖 2-11 所示。在 TMS320F2800137 子板上，將 R23 從 10kΩ 更改為 1kΩ/1%，使基準電壓具有 0.3V 失調電壓，以進行直流電流檢測。
圖 2-11 TMS320F2800137 子板單個分流器的直流偏移基準該電流采樣電路的傳遞函數和單分流器的計算與三分流器相同。
