2.9.2 通電檢測 (SOP) 跳線（J17、J18、J20）
可以根據 SOP [2:0] 線的狀態，將 AWR2E44PEVM 設置為在不同的模式下運行。只有在 AWR2E44P 器件啟動過程中，才會對這些線路進行檢測。表 2-9 說明了器件的狀態。
閉合跳線表示進入 AWR2E44P 器件的 SOP 信號的狀態“1”，斷開跳線表示狀態“0”。
注： 也可通過板載 FTDI 控制 SOP[2:0] 引腳。在這種情況下，F(xiàn)TDI 設置將覆蓋跳線設置。
表 2-9 SOP[0:2] 模式
| 參考 | 用法 | 說明 |
|---|---|---|
J17 (SOP 2)、J18 (SOP 1)、J20 (SOP 0) | SOP[2:0] | 101（SOP 模式 5）= 刷寫模式 001（SOP 模式 4）= 功能模式 000（SOP 模式 3）= 保留 011（SOP 模式 2）= 開發模式 010（SOP 模式 1）= 保留 |

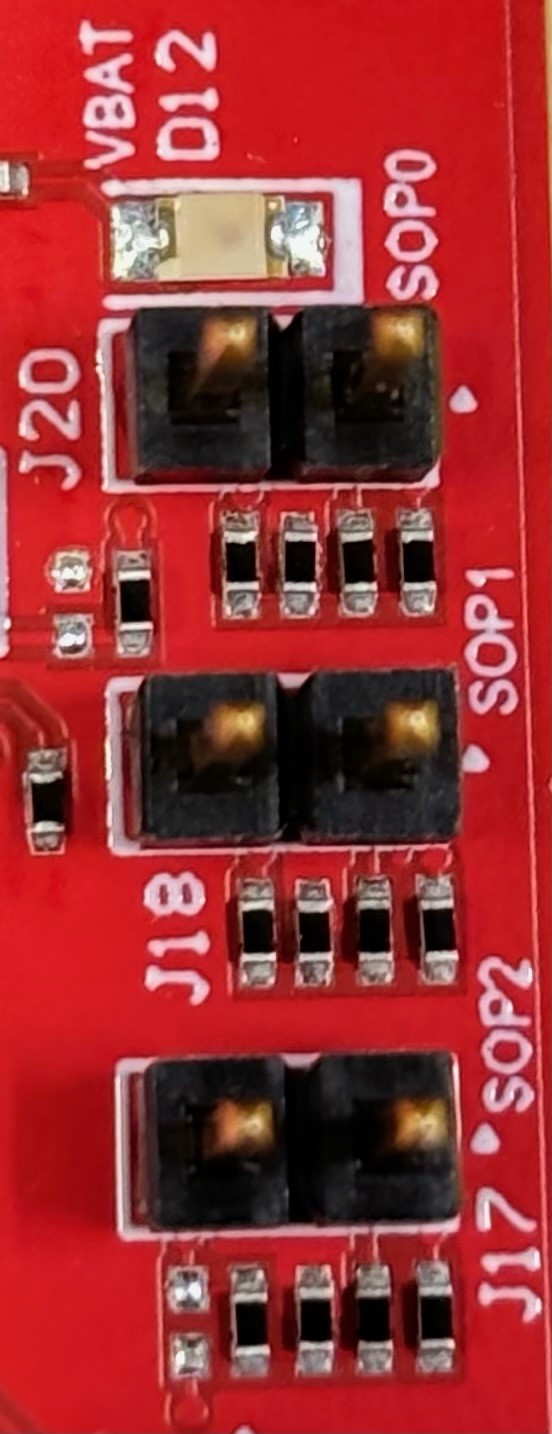

圖 2-23 SOP 跳線此外，SOP[4:3] 信號根據表 2-10 中提供的以下配置定義 XTAL 時鐘輸入。
表 2-10 SOP[4:3] 模式
| 參考 | 用法 | 說明 |
|---|---|---|
R303、R312 已組裝。 R301、R309 未組裝 | SOP[4:3] | 00 = 40 MHz |
R301、R312 已組裝。 R303、R319 未組裝 | 01 = 45.1584MHz | |
R303、R309 已組裝。 R301、R312 未組裝 | 10 = 49.152MHz | |
R301、R309 已組裝。 R303、R312 未組裝 | 11 = 50MHz（默認狀態） |
