2.3.3 以太網端口（J4 和 J9）
AWR2E44PEVM 支持兩個 RGMII 以太網端口，從而與網絡連接。J4 連接器可通過 DP83TG720SWRNDR-Q1 PHY 經由 MATEnet 端口（9-2304372-9 連接器）進行訪問。J9 端口可通過 DP83867ERGZR PHY 經由 RJ45 端口進行訪問。默認情況下，RGMII 接口僅連接到 J9 端口。要訪問 RGMII 接口，必須通過 J4 連接器組裝多個電阻。有關更多詳細信息，請參閱用于啟用 DP83TG720SWRNDR-Q1 PHY 的 ECO，并參閱原理圖、BOM 和裝配以及數據庫和布局部分。
該 RGMII 接口主要用作 1000Mbps ECU 接口，也可用作儀表接口。
該 RGMII 端口支持以下特性：
- 全雙工 10/100/1000Mbps 線速，通過 RGMII 連接到以太網 PHY，并行接口
- MDIO 第 22 條和第 45 條規范 PHY 管理接口
- IEEE 1588 同步以太網支持
以太網端口通過以太網 PHY 連接到 AWR2E44P，并用于通過網絡將采集的數據流式傳輸?shù)街鳈C PC。
圖 2-6 顯示了以太網 RJ45 Mag-Jack 連接器，而表 2-3 提供了連接器引腳詳細信息。
表 2-3 J9 引腳分配
| 引腳編號 | 說明 | 引腳編號 | 說明 |
|---|---|---|---|
| 1 | GND | 2 | 測試點 |
| 3 | ETH_D4P | 4 | ETH_D4N |
| 5 | ETH_D3P | 6 | ETH_D3N |
| 7 | ETH_D2P | 8 | ETH_D2N |
| 9 | ETH_D1P | 10 | ETH_D1N |
| 11 | LED_ACTn | 12 | GND |
| 13 | GND | 14 | LED_LINKn |
| 15 | ETH_GND | 16 | ETH_GND |
圖 2-6 J9 連接器圖 2-7 顯示了以太網 MATEnet 連接器，而表 2-4 提供了連接器引腳詳細信息。
表 2-4 J4 引腳分配
| 引腳編號 | 說明 | 引腳編號 | 說明 |
|---|---|---|---|
| 1 | TRD_P | 2 | TRD_M |
| S1 | GND | S2 | GND |
| S3 | GND | S4 | GND |
| S5 | GND | S6 | GND |

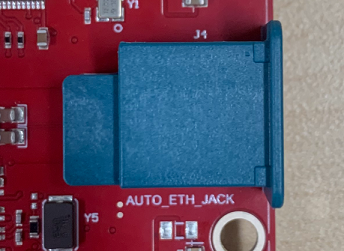

圖 2-7 MATEnet 連接器
