2.7.2 FTDI 接口
J10 提供對板載 FTDI 端口的訪問。這將提供以下 PC 接口：
- FTDI 端口 A -> MSS_SPIA 接口
- FTDI 端口 B -> MSS_I2C 接口；主機 INTR 信號。
- FTDI 端口 C -> BSS_UART 端口；DSS_UART 端口（默認不組裝）；NRESET 和 WARMRST 控制信號。
- FTDI 端口 D -> MSS_RS232 端口；SOP0、SOP1 和 SOP2 控制信號

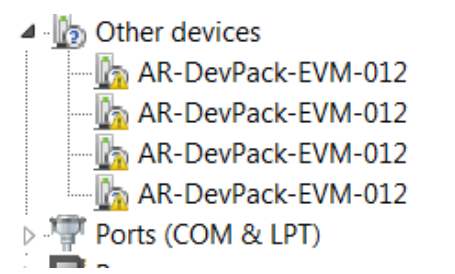

當 USB 首次連接到 PC 時，Windows? 可能無法識別該器件。設備管理器中用黃色感嘆號表示這種情況，如圖 2-17 所示。
圖 2-17 未安裝 FTDI 驅動程序要安裝器件，請下載毫米波 SDK 軟件包中提供的最新 FTDI 驅動程序。右鍵點擊這些器件，然后通過指向 FTDI 驅動程序的安裝位置 (C:\ti\mmwave_mcuplus_sdk_<version_number>\mmwave_mcuplus_sdk_<version_number>\tools\ftdi) 來更新驅動程序。必須對所有四個 COM 端口都執行此操作。安裝完所有四個 COM 端口后，設備管理器將能夠識別這些器件，并指示 COM 端口號，如圖 2-18 所示。

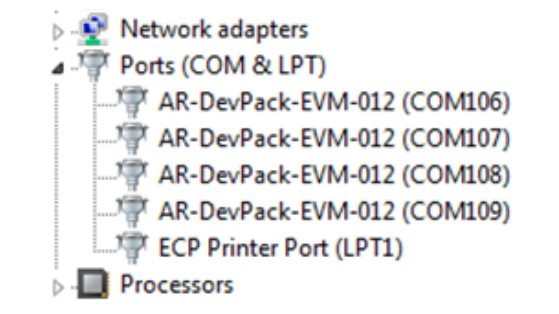

圖 2-18 已安裝 FTDI 驅動程序
