ZHCUCJ8A July 2024 – December 2024

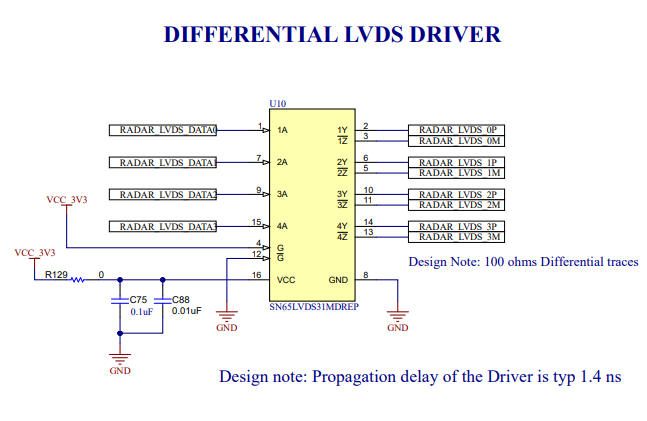

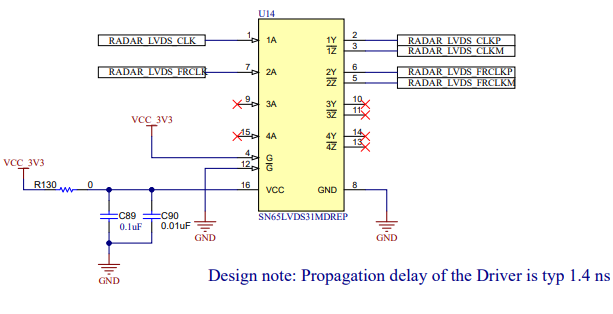

xWRL1432 沒有 LVDS I/O,主要是為了降低 SOC 的整體功耗。但是,DCA1000 板需要使用時鐘和數據接口上的 LVDS 信號來采集原始 ADC 數據。因此,該板上使用了 CMOS 至 LVDS 轉換器,如下所示。數據采集接口使用 RDIF(雷達數據接口)在毫米波器件和 DCA1000 采集卡之間傳輸數據。無需為此對 DCA1000 采集卡進行任何更改,但需要為此使用新的低功耗 mmWave Studio。低功耗 mmWaveStudio 可以解讀 RDIF 接口并提供原始 ADC 數據可視化平臺,以便進一步處理信號。
