2.1.1.1 發送器和接收器虛擬陣列
圖 2-6 中所示的發送器和接收器天線位置形成一個包含六個發送器-接收器對的虛擬陣列。這樣可以實現更精細的方位角分辨率 (19°)，從而改進物體檢測。接收器天線的間距為 D (λ/2)，發送器天線 Tx1 和 Tx2 在方位角平面中的間距為 1.5D (3λ/2)。在仰角平面中未放置天線元件。
圖 2-6 虛擬天線陣列圖 2-6 展示了隨方位角變化的天線輻射圖，以及隨 TX1 和 TX2 仰角變化的天線輻射圖。這兩個圖展示了 TX1 和 TX2 以及 RX1、RX2 和 RX3 的輻射圖。所有測量都是同時針對 Tx 和 Rx 進行的。因此，如果波束寬度為 -6dB，用戶必須視軸上看到數字為 -12db (Tx (-6dB) + Rx(-6dB))。
為了可靠地測量方位角平面和仰角平面上的完整虛擬陣列輻射圖，在視軸上將一個三面角反射器放置在距離 EVM 約 5m 處。該器件配置有 1.0GHz 線性調頻脈沖，然后掃過其方位角和仰角。使用 DCA-1000EVM 采集原始 ADC 數據，并對生成的 ADC 數據進行后處理。經過可視化之后，在圖 2-7 中可以看到更精細的方位角分辨率，而與之相比，在圖 2-8 中可以看到較低的仰角 FoV。
注： 波長 (λ) 是根據 78.5GHz 的頻率計算得到的。根據此頻率選擇天線放置。

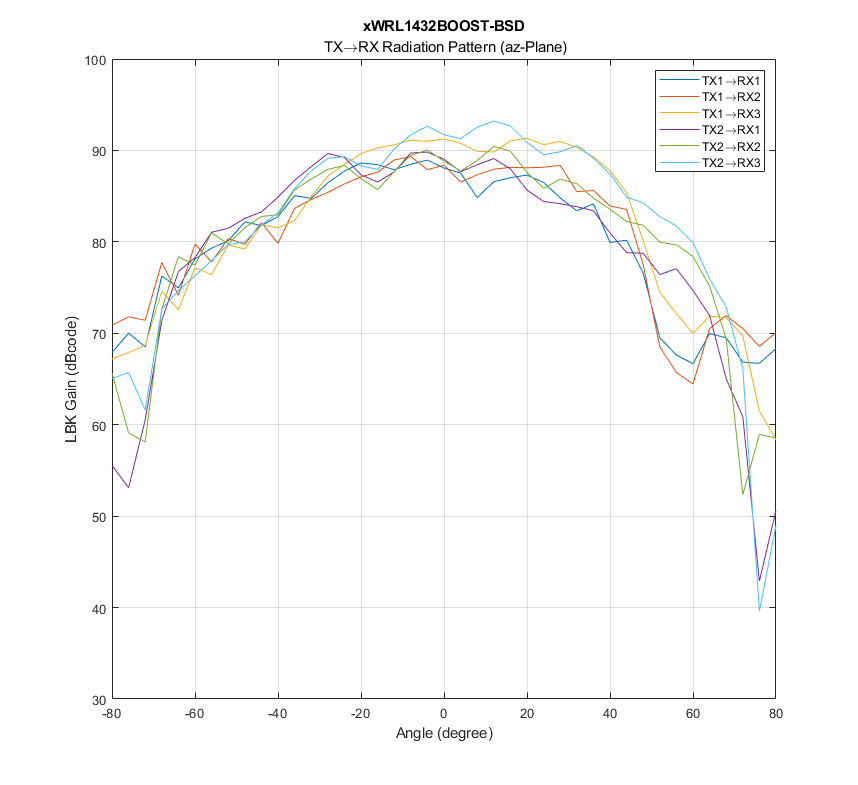

圖 2-7 xWRL1432BOOST-BSD EVM 天線方位角輻射圖

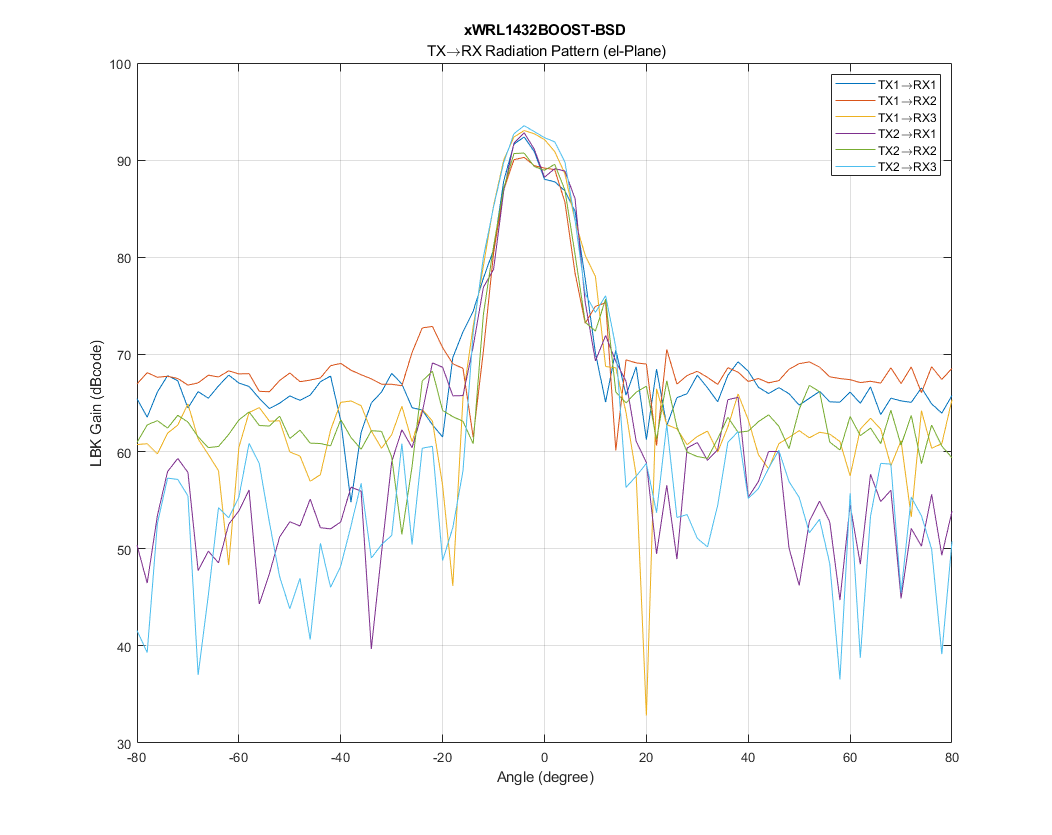

圖 2-8 xWRL1432BOOST-BSD EVM 天線仰角輻射圖注： 根據 EN 62311 射頻暴露測試，在操作過程中，用戶和 EVM 之間必須保持至少 20 厘米的分隔距離。
