3.3 測試設置
TIDA-010931 可通過提供的固件和 GUI 輕松實現參考設計。要設置 BMS，請按照以下步驟操作：
- 準備所有必需的硬件和軟件
- 為 TIDA-010931 提供 12V 電壓。有兩個選項：
- 使用電池的輸出為 BMS 供電，并選擇電源選擇 跳線上的 12V_LDO 引腳
- 使用 12V 直流電壓電源并選擇電源選擇 跳線上的 12V_Supply 引腳
- 將 MSP430 調試探頭連接到 TIDA-010931 JTAG 接頭
- 使用 Code Composer Studio 對 MSP430 MCU 進行編程
- 將 JTAG 接頭和 USB 轉 TTL 串行電纜連接到 PC
- TTL 串行電纜有四個連接器，分別為紅色、綠色、白色和黑色。只有綠色、白色和黑色連接器連接到 JTAG，如圖 3-2 所示
- 安裝并運行 BMS MATLAB GUI
- 在 GUI 中，輸入 SCI COM 編號并點擊 Connect 按鈕。連接后，將出現綠色指示燈，GUI 就可以控制 TIDA-010931
- 通過測量 5VCC 引腳的輸出并更新 GUI 上的值來校準 GUI。通過參考板上的位置 J5 并點擊 GUI 上的 cal 按鈕來校準 2.5Vref。

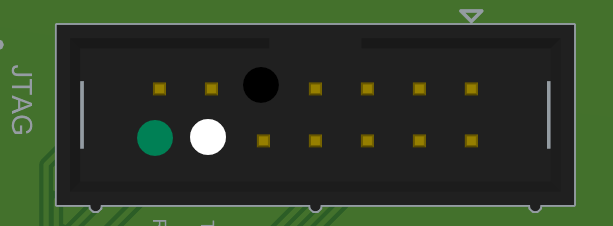

僅連接黑色、綠色和白色連接器，如圖 3-2 所示。紅色連接器可以保持?jǐn)嚅_狀態。
圖 3-2 TTL 串行電纜與 JTAG 連接
