3.2 軟件要求
需要三個軟件：Code Composer Studio? 集成式開發環境 (IDE)、BMS 固件和 BMS GUI。
Code Composer Studio? IDE 支持 TI 的 MCU 和嵌入式處理器產品系列。需要使用軟件對 MSP430FR5969-SP 進行編程。該流程從初始化 GPIO、PWM、SPI、SCI 和 ADC 開始，然后進入由 GUI 控制的無窮環路。程序首先等待接收 GUI 命令。然后根據收到的命令執行工作，并返回到環路的開頭以執行下一條 GUI 命令。
將固件加載到 MSP430FR5969-SP 后，TIDA-010931 可通過 USB 轉 TTL 串行電纜連接到計算機。此電纜可在 MATLAB? GUI 與 TIDA-010931 之間連接串行通信接口 (SCI)。然后，GUI 根據 MCU 的反饋顯示每個電池電芯的電壓和電流。圖 3-1 顯示了 GUI 屏幕。

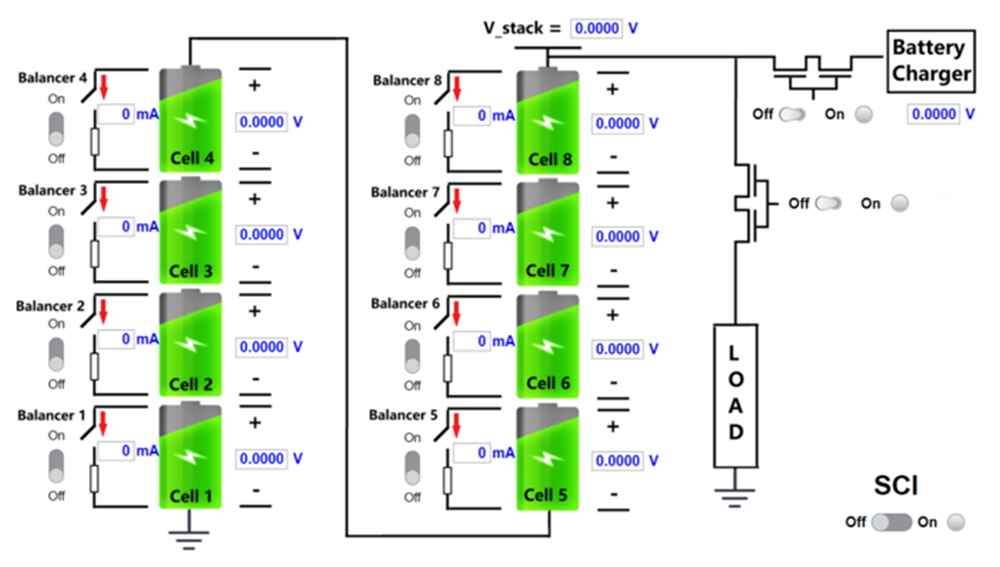

圖 3-1 TIDA-010931 GUI
