ZHCUCO8 December 2024 AWRL6844 , IWRL6844
可以通過 CAN 連接器從板載 CAN_FD 收發(fā)器訪問 CAN_FD_B 接口(CAN_L 和 CAN_H 信號)。這些信號可直接連接到 CAN 總線。

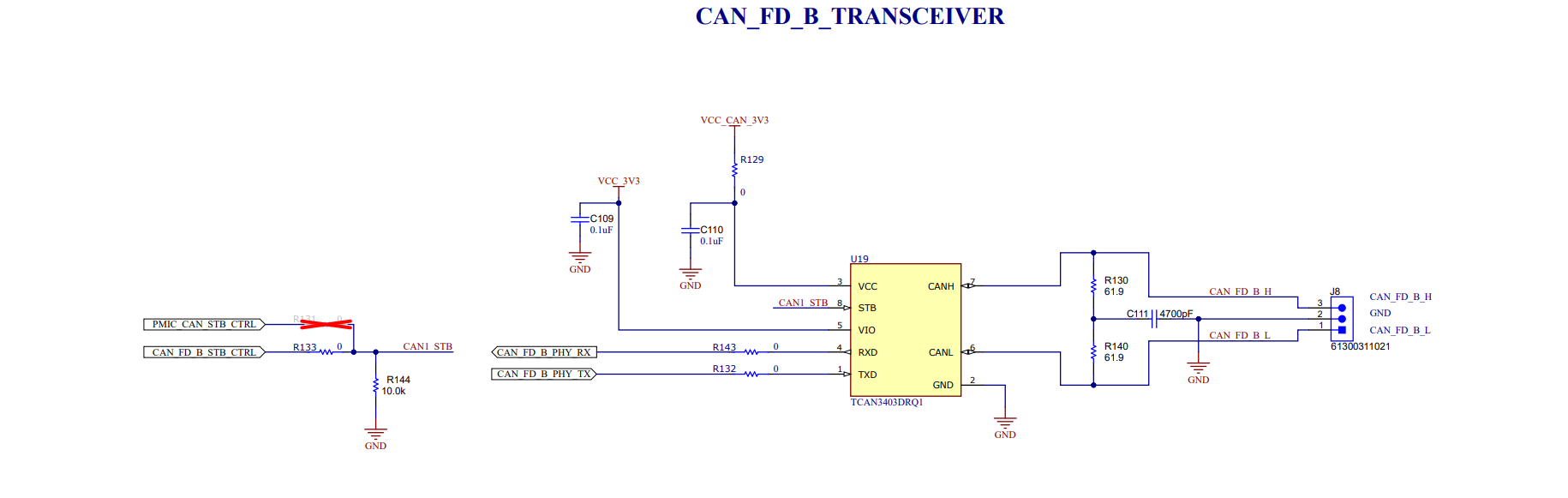

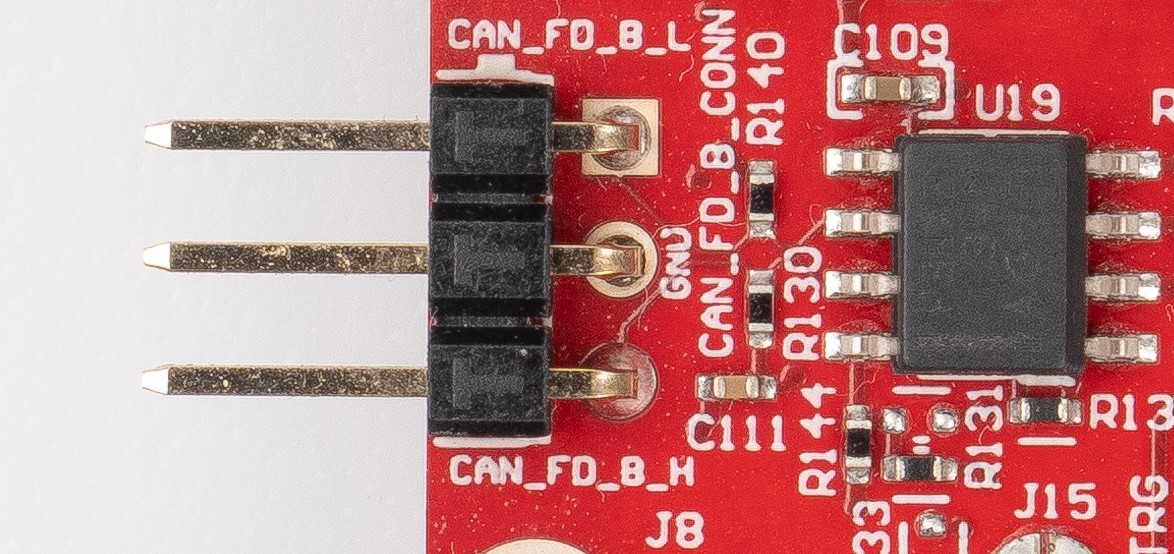

圖 2-19 中顯示的 J8 連接器提供來自板載 CAN-FD 收發(fā)器 (TCAN3403DRQ1) 的 CAN_L 和 CAN_H 信號??梢酝ㄟ^切換 S1.1 開關(guān)來控制 CAN 待機輸入
