ZHCUCO8 December 2024 AWRL6844 , IWRL6844
表 2-5 包含 xWRL6844EVM 上 LED 的列表。用戶 LED 用于集成,可以使用 xWRL6844 的 GPIO 進行控制。
LED 參考標識符 | 用法 | 說明 | 圖像 |
---|---|---|---|

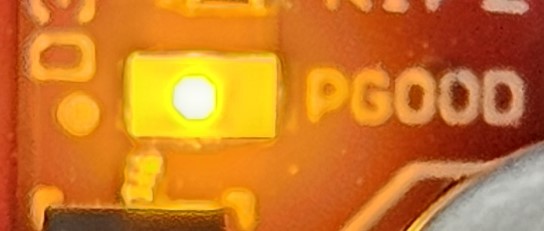

D3 | PGood LED | 當 PMIC 的所有電源穩定后亮起一次 | ![]() |

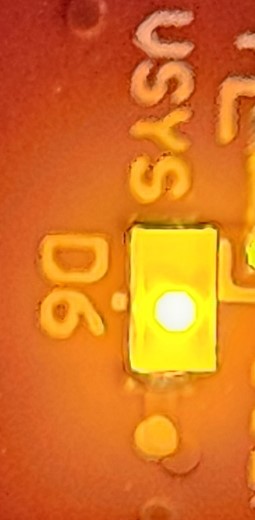

D6 | 上電 LED | 5V 或 12V 電源指示 |
![]() |

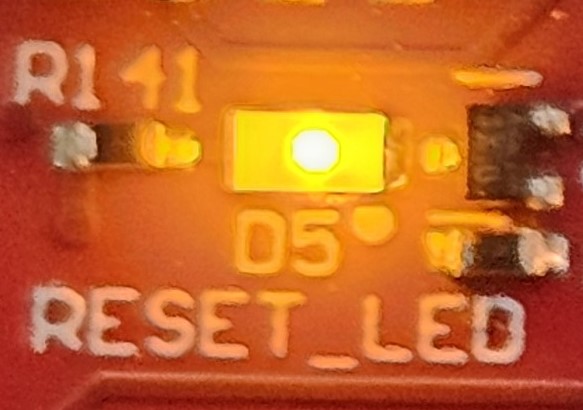

D5 | Reset LED | 此 LED 指示 xWRL6844 器件上復位引腳的狀態。LED 亮起表明器件未復位 | ![]() |

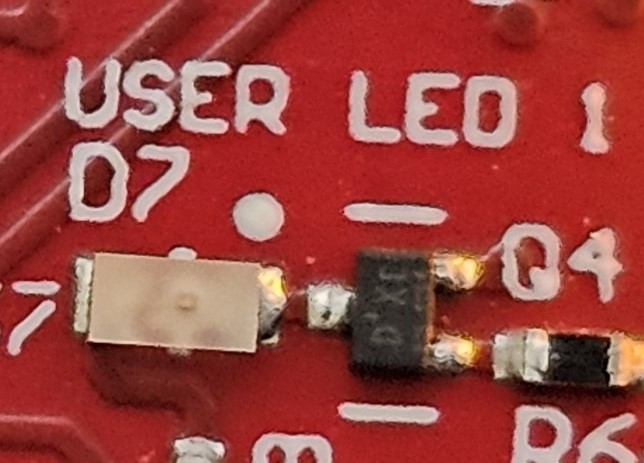

D7 |
用戶 LED:客戶可編程 |
GPIO_2 為邏輯 1 時亮起 | ![]() |

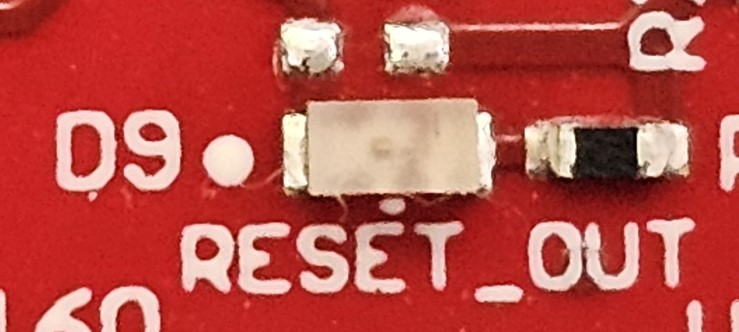

D9 | SYS_RST_OUT LED | 當 xWRL6844 器件進行任何系統復位時亮起 | ![]() |

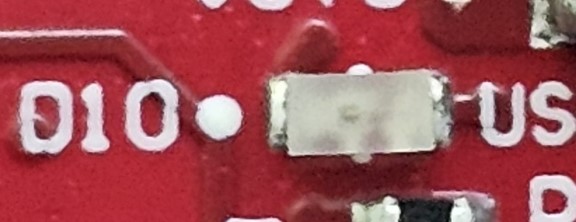

D10 | FTDI 掛起 LED | 當 FTDI 處于掛起狀態時亮起 | ![]() |

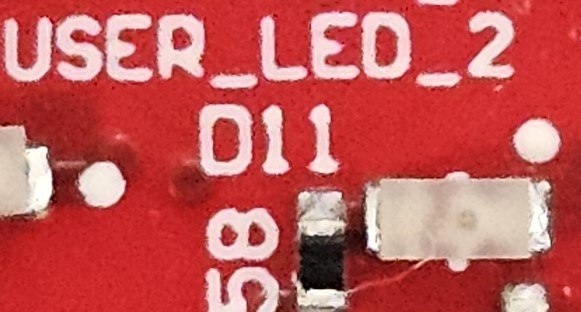

D11 | 用戶 LED:客戶可編程 | GPIO_6 為邏輯 1 時亮起 | ![]() |

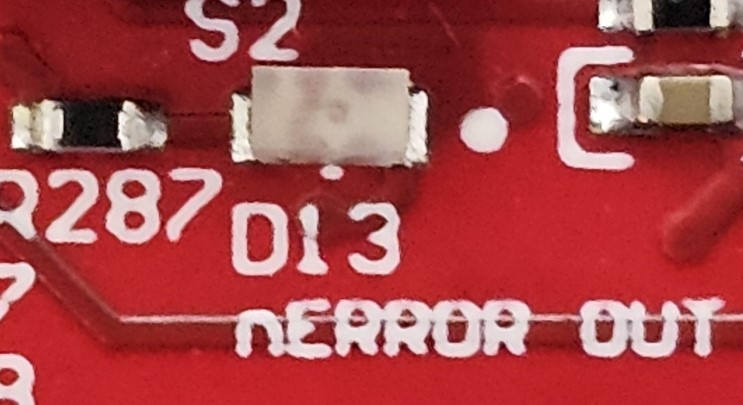

D13 | nERROR LED | xWRL6844 器件有任何硬件錯誤時亮起 | ![]() |
