ZHCUCO8 December 2024 AWRL6844 , IWRL6844

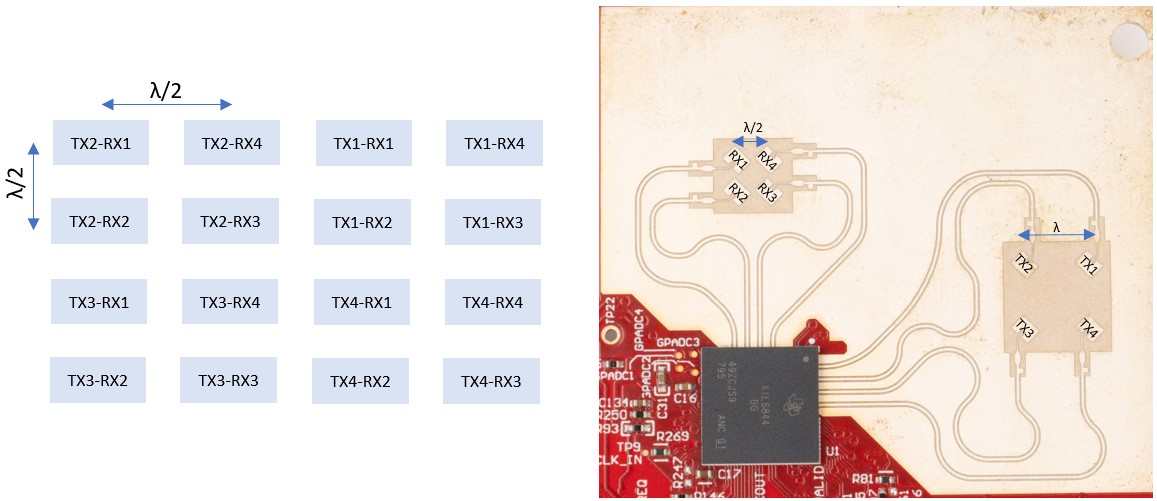

圖 2-6 中顯示的發送器和接收器天線位置形成一個包含十六個發送器和接收器對的虛擬陣列。這樣便在可方位角和仰角平面上更精細地進行物體檢測,角分辨率為 29°。接收器天線在方位角和仰角平面上的間距均為 D (λ/2)。發送器天線在方位角和仰角平面上的間距均為 D (λ)。

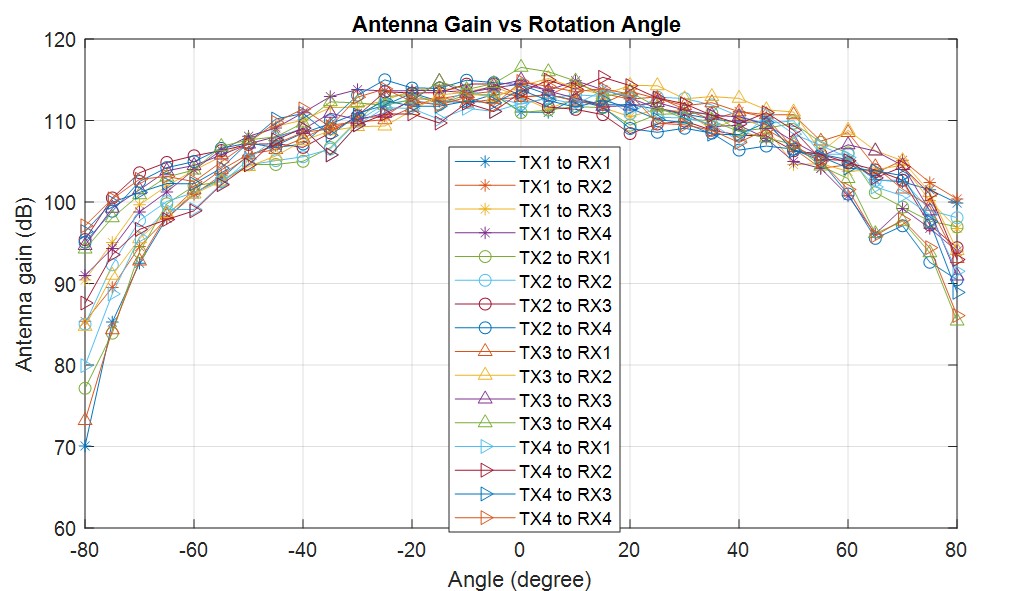

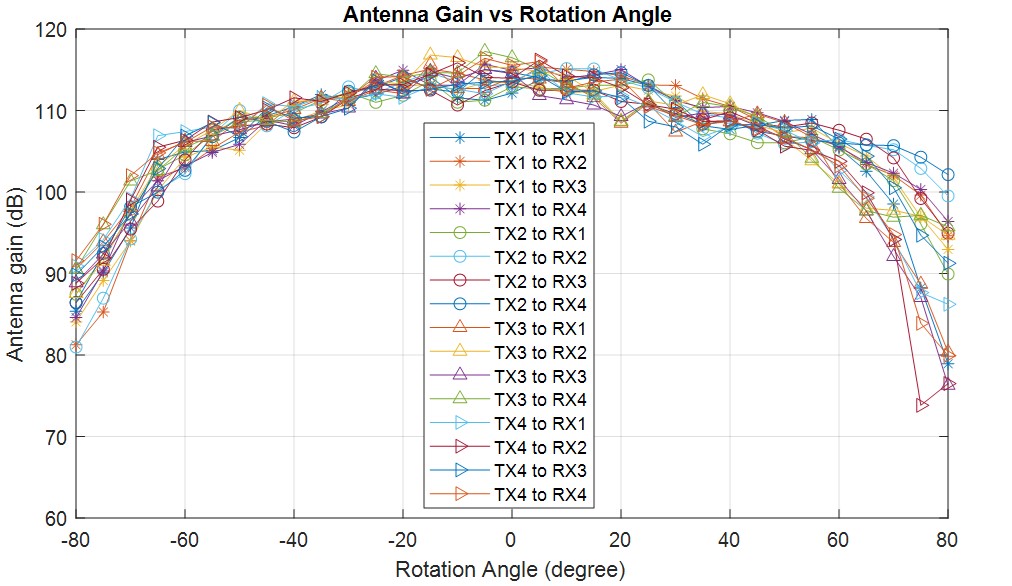

下方的圖 2-7 和圖 2-8 顯示了相對于方位角和仰角平面的天線輻射圖。兩圖顯示了 TX1、TX2、TX3、TX4 以及 RX1、RX2、RX3 和 RX4 的輻射圖。所有測量都是同時針對 Tx 和 Rx 進行的。因此,對于 -6dB 波束寬度,用戶必須看到 12dB 的壓降(Tx 為 6dB,Rx 為 6dB)
