4.2 倍頻器和分頻器模式
LMX1205 采用級聯拓撲結構，可在要求的工作頻率范圍內調整不同的倍頻器值和分頻器值，以實現自定義頻率。

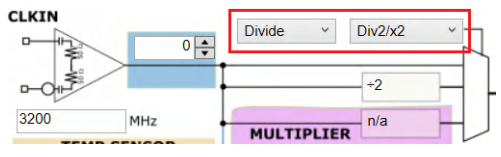

按照以下步驟將 LMX1205 設置為分頻器模式：
- 選擇 CLK_MUX = 分頻。
- 針對各自的 CLKIN 頻率，將 CLK_DIV 選擇為相應的分頻器值。

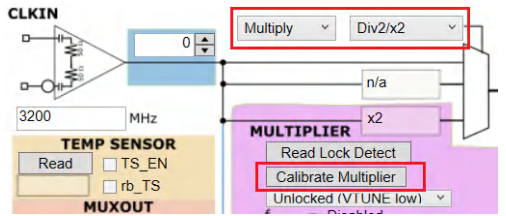

圖 4-4 分頻器模式的軟件配置按照以下步驟將 LMX1205 設置為倍頻器模式：
- 選擇 CLK_MUX = 倍頻。
- 針對各自的 CLKIN 頻率，將 CLK_DIV 選擇為相應的倍頻器值。
- 選擇 Calibrate Multiplier 按鈕。
圖 4-5 倍頻器模式的軟件配置在 圖 4-6 中，主器件設置為倍頻器模式 (× 8)，次級器件設置為分頻器模式 (÷ 4)，主器件的參考時鐘為 1GHz。

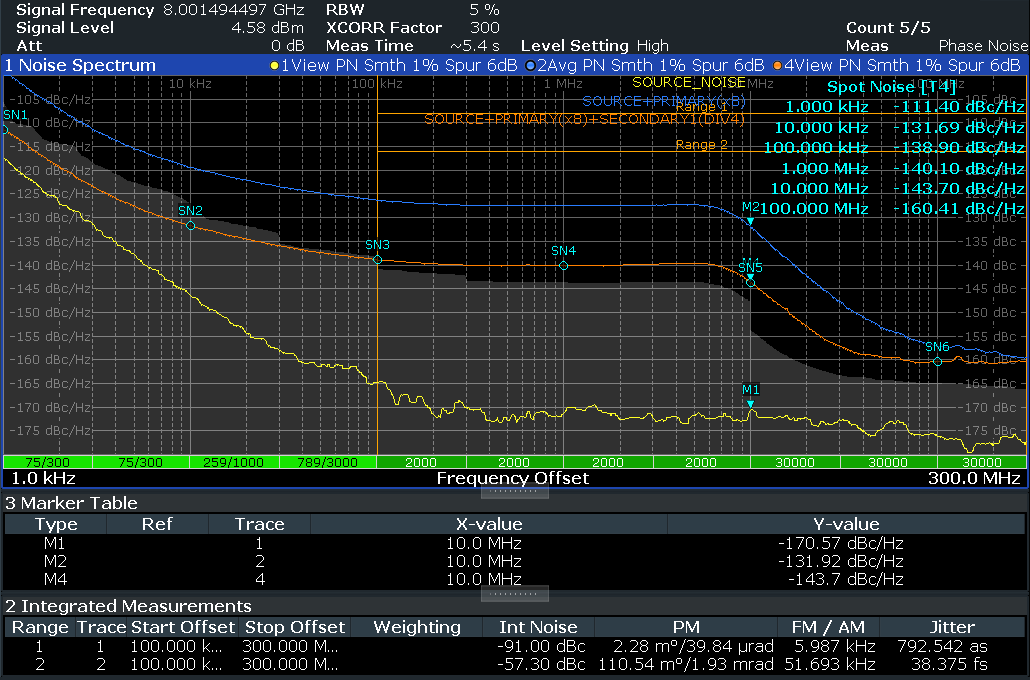

圖 4-6 倍頻器模式 (× 8)、1GHz 基準和 (÷ 4) 分頻器模式的相位噪聲圖在 圖 4-7 中，主器件設置為分頻器模式 (÷ 3)，次級器件設置為倍頻器模式 (× 7)，主器件的參考時鐘為 3GHz。

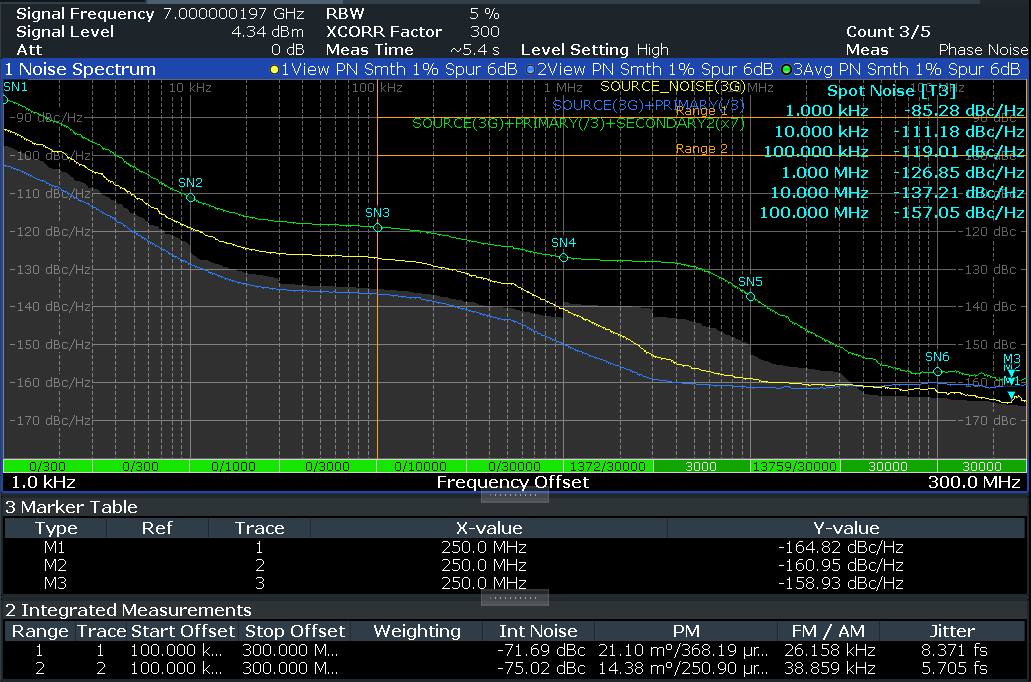

圖 4-7 3GHz、(÷ 3) 分頻器模式和倍頻器模式 (× 7) 下基準的相位噪聲圖圖 4-6 和 圖 4-7 展示了 LMX1205 使用倍頻器和分頻器模式合成級聯時鐘樹中的任何頻率。LMX1205 符合器件的工作頻率范圍。
