4.4 可編程延遲
輸入和輸出路徑時鐘具有可單獨編程的延遲。輸入路徑的時鐘信號延遲可達 60ps，每個代碼的分辨率為 1.1ps；輸出路徑的時鐘信號延遲可達 55ps，每個代碼的分辨率為 0.9ps。為突出顯示該功能，在次級 1 器件中將輸出時鐘 (CLKOUT1) 通道軌跡相對于同一設備的 CLKOUT2 偏移約 10ps。次級 2 器件的 CLKOUT2 相對于同一設備的 CLKOUT1 傾斜約 5ps。次級 2 器件偏斜允許用戶驗證設備提供的可編程延遲功能。
圖 4-10 布線長度偏斜的時鐘輸出路徑圖 4-11 顯示了次級 1 器件的波形圖。圖 4-11 顯示與其他通道的偏差為 10.8ps。

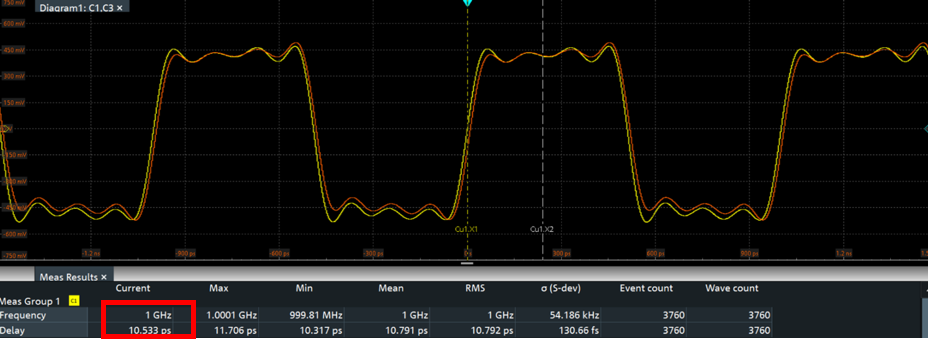

圖 4-11 布線長度不匹配時鐘路徑的通道間偏斜要使波形偏斜：
- 選擇器件。
- 選擇 MultisiteBoard 頁面。
- 選擇 Select Device下拉菜單。
- 選擇器件。

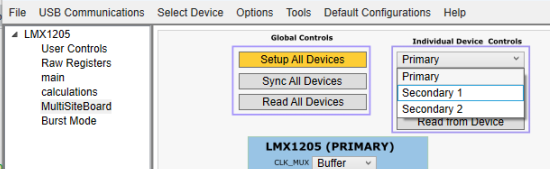

圖 4-12 器件選擇軟件配置 - 導航至 device selected。
- 識別電路板上的偏斜跡線，調整偏斜跡線通道的延遲。

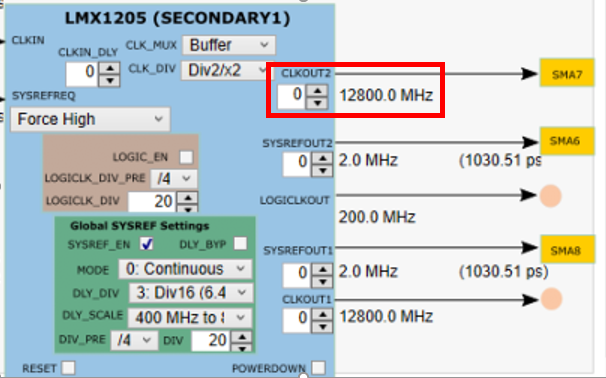

圖 4-13 更改時鐘路徑輸出延遲的軟件配置圖 4-14 顯示的是調整輸出延遲后的波形，調整后通道間偏斜小于 1ps。

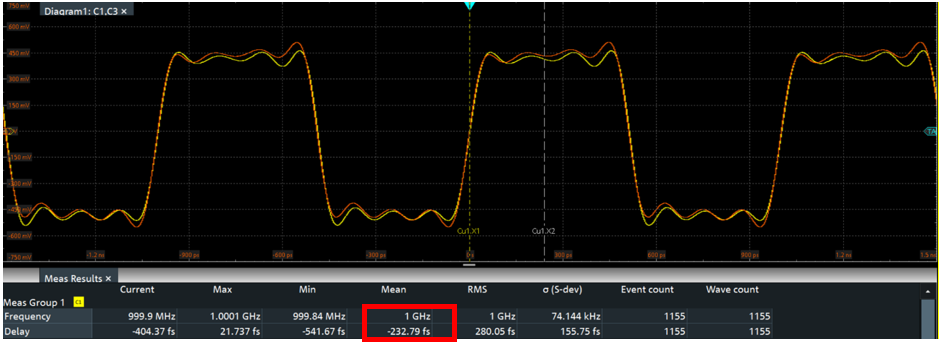

圖 4-14 調整時鐘路徑輸出延遲后的通道間偏斜該器件的可編程延遲功能應用廣泛。延遲功能的一個應用是校準和調整時鐘路徑的輸出延遲，以對齊大型相控陣級聯時鐘樹中的所有時鐘輸出邊沿。另一種應用是抵消以下方面的不匹配：
- 布線長度
- PCB 互連
- 線纜
- 通道間偏斜
延遲功能還使用窗口對齊 SYSREF 邊沿和時鐘下降沿。
