在 POR 或軟復位后，LMX1205 將以緩沖模式上電，并以最大輸出功率啟用所有輸出。在此模式下，LOGICLK 也將啟用，分頻值固定為 64。所有 SYSREF 時鐘均禁用。要在不同配置下評估該器件，請使用 TICS Pro。

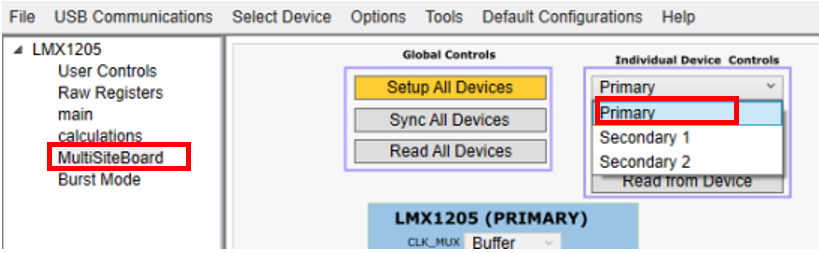

要指定器件，請選擇 MultisiteBoard 頁面，然后從 Select Device 下拉菜單中選擇器件。

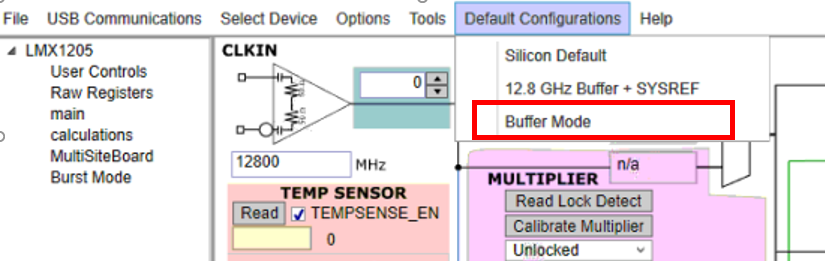

從頂部菜單中，選擇 Default Configuration，隨后選擇 Buffer Mode。選擇Buffer Mode 會自動加載緩沖器模式配置文件。

如果沒有在所有輸出引腳上應用端接，則手動禁用未使用的輸出。使用 CHx_EN 字段完全關閉未使用的通道，或使用 CLKOUTx_EN 字段僅關閉輸出緩沖器。關斷未使用的通道會降低電流消耗。

加載配置文件并進行所需的更改。選擇 USB Communications，然后選擇 Write All Registers 對器件進行編程。

在下圖中，黃色軌跡是來自 Crystek RedBox Source CRBSCS-01-1000.000 的 1GHz 源時鐘。綠色和橙色跡線表示主、次級 1 和次級 2 的時鐘。

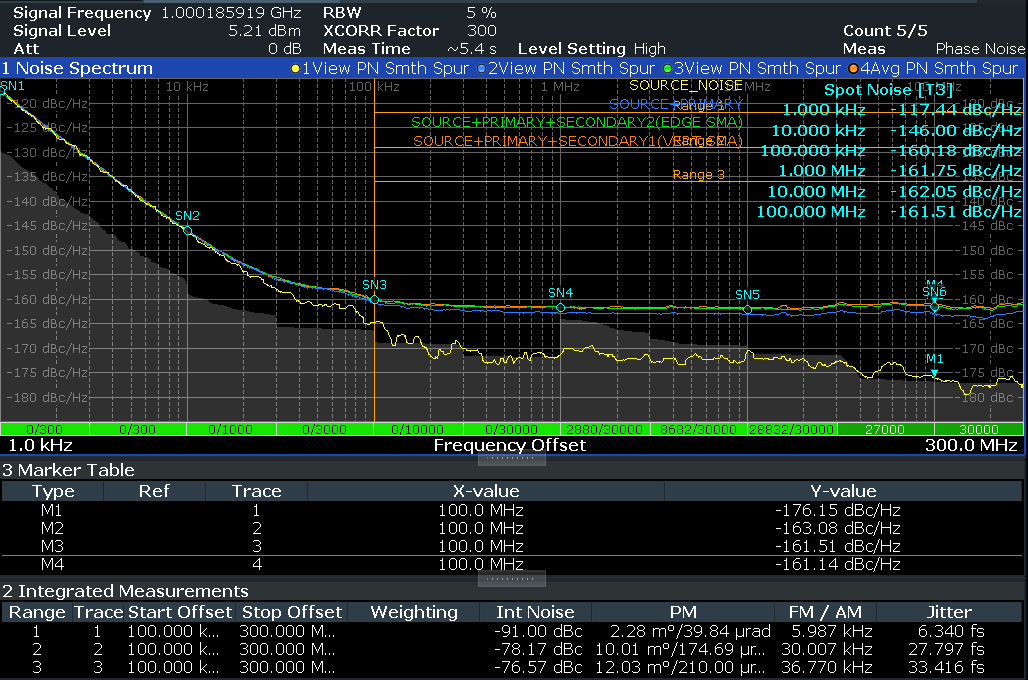

下圖顯示，LMX1205 的疊加遠端噪聲非常低，約為 -163dBc/Hz。

圖 4-3 顯示了：

• 源噪聲
• 源和主 DUT 噪聲
• 源、主 DUT 和次級 2 DUT 噪聲（邊緣 SMA）
• 源、主 DUT 和次級 1 DUT 噪聲（垂直 SMA）
