ZHCUD48A November 2020 – June 2025 AFE10004
2.3 跳線信息
表 2-5 顯示了 AFE10004EVM 跳線定義。圖 2-3 顯示了電路板上的默認跳線連接。
表 2-5 跳線定義
| 位號 | PCB 說明 | 位置 |
|---|---|---|
| J2 | FTDI DIS | 短路：斷開 AFE10004 與 FTDI 驅動器的連接。 開路：FTDI 驅動程序連接到 AFE10004（默認）。 |
| J4 | DRVEN | 短接 1-2：AFE10004 的相應 DRVENx 引腳由 AFE10004EVM 軟件（默認）控制 短接 2-3：相應的 DRVENx 引腳連接到 GND。 開路：相應的 DRVENx 引腳被拉高。 |
| J5 | RMT | 短路：板載晶體管 Q1 連接到 AFE10004 遠程溫度傳感器（默認） 開路：AFE10004 的 D+ 和 D– 引腳與板載二極管斷開連接。TP_D+ 和 TP_D– 用于連接外部二極管。 |
| J7 | I2C ADDR | 短路：器件的相應地址引腳被拉低。有關 I2C 地址配置（默認）的信息，請參閱 表 2-6 開路：器件的相應地址引腳被拉高。在 SPI 模式下保持開路。 |
| J8 | VIO SEL | 短接 1-2：VIO 連接到板載 3.3V 電壓穩壓器（默認） 短接 2-3 VIO 將連接到板載 1.8V 電壓穩壓器。 開路：VIO 不由板載電源供電。 |
| J9 | USB 5V-VDD | 短路：VDD 已連接至 5V USB 電源（默認） 開路：VDD 不由板載電源供電。 |
| J10 | VDD-VCC | 短路：VDD 和 VCC 連接在一起。此配置允許使用單一電源為兩者供電，在 AFE10004 運行于正輸出范圍時非常有用。 開路：VDD 和 VCC 是隔離的（默認） |
| J11 | VCC-GND-VSS | 短接 1-2：VCC 和 GND 短接在一起。當器件在負輸出范圍內運行時，此配置很有幫助。 短接 2-3：GND 和 VSS 短接在一起。默認情況下，當器件在正電源范圍內運行時，此配置很有幫助 |

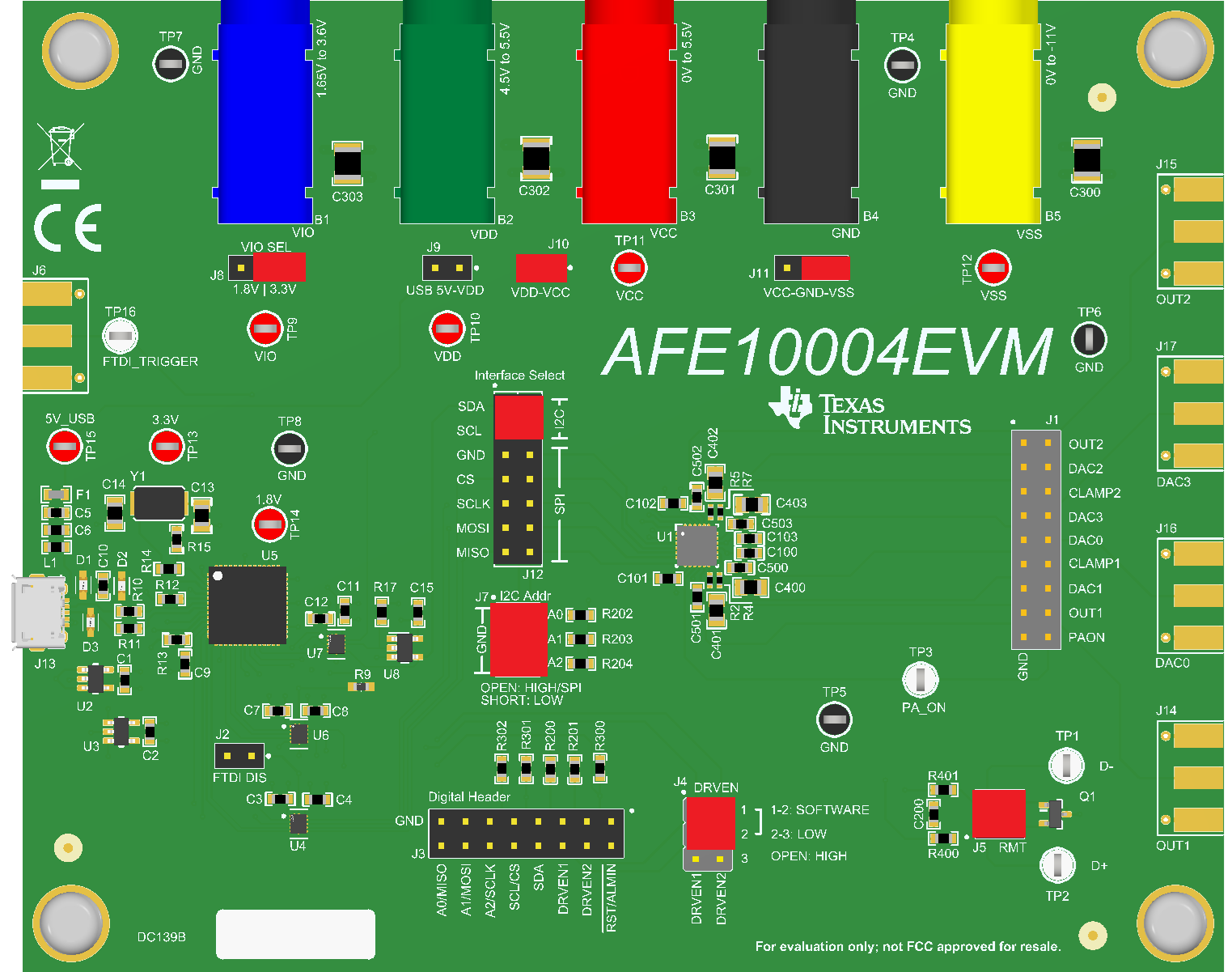

圖 2-3 AFE10004EVM 默認跳線設置
