3.2.2 底層配置頁面
AFE10004 寄存器映射在 I2C 和 SPI 模式下是不同的。圖 3-8 顯示了 AFE10004EVM GUI 的 I2C 底層配置 頁面。圖 3-9 顯示了 AFE10004EVM GUI 的 SPI 底層配置 頁面。此頁面允許直接訪問 AFE10004 上的所有寄存器。GUI 可處理頁面地址管理，從而實現對寄存器的無縫訪問。
該頁面中央的 Register Map 部分列出了所有寄存器，這些寄存器按器件中的頁面分組。Register Map 部分正上方有四個按鈕，可用于對所有寄存器進行讀寫訪問。
該頁面右側的 Field View 部分顯示了當前所選寄存器中的各種字段。選擇一個字段以突出顯示器件數據表中所述的每個字段。通過在寄存器映射的值列中輸入十六進制值，即可將數據寫入寄存器。要將各個位設置為 1 和 0，請點擊它們。

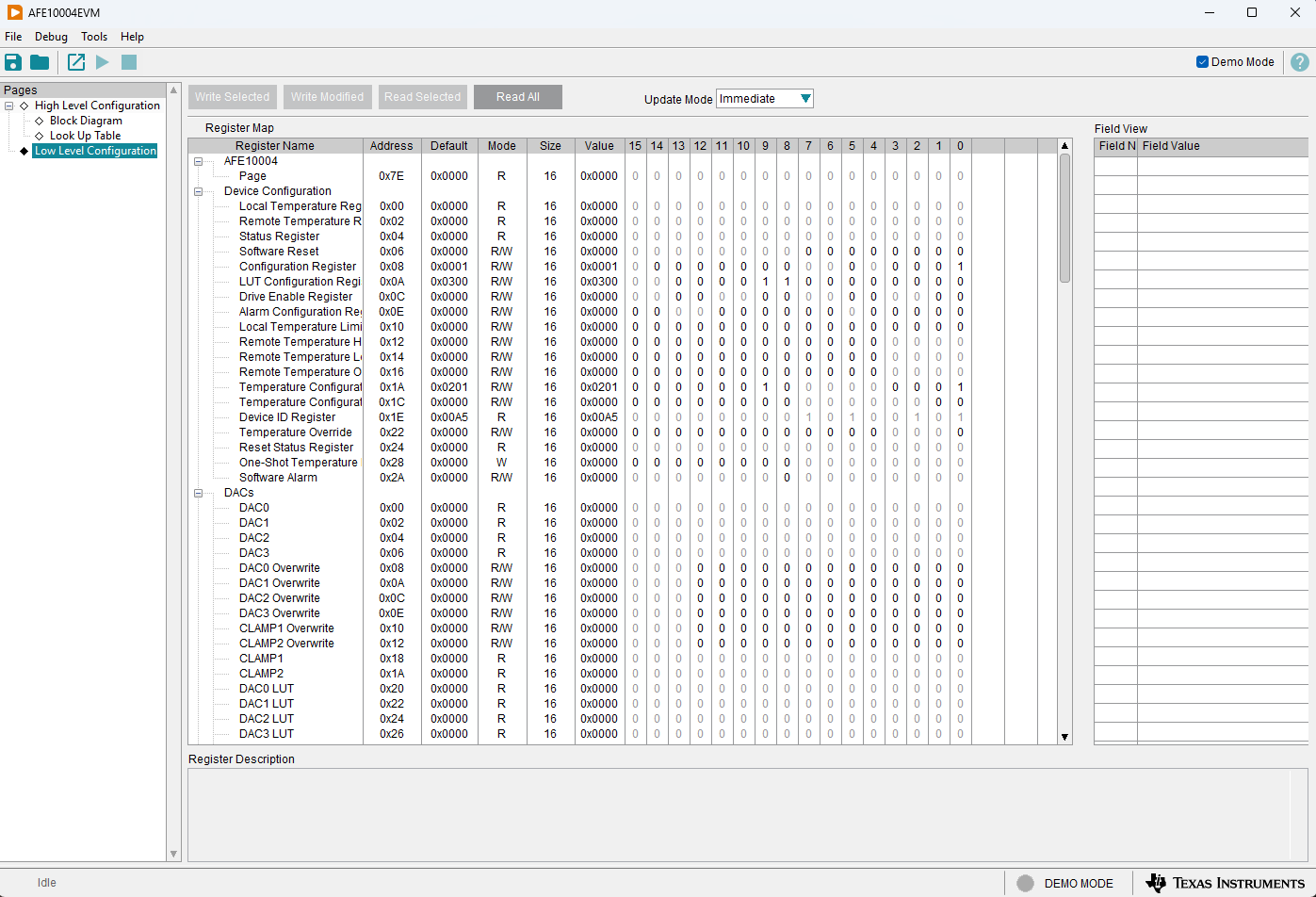

圖 3-8 AFE10004EVM I2C 底層配置頁面

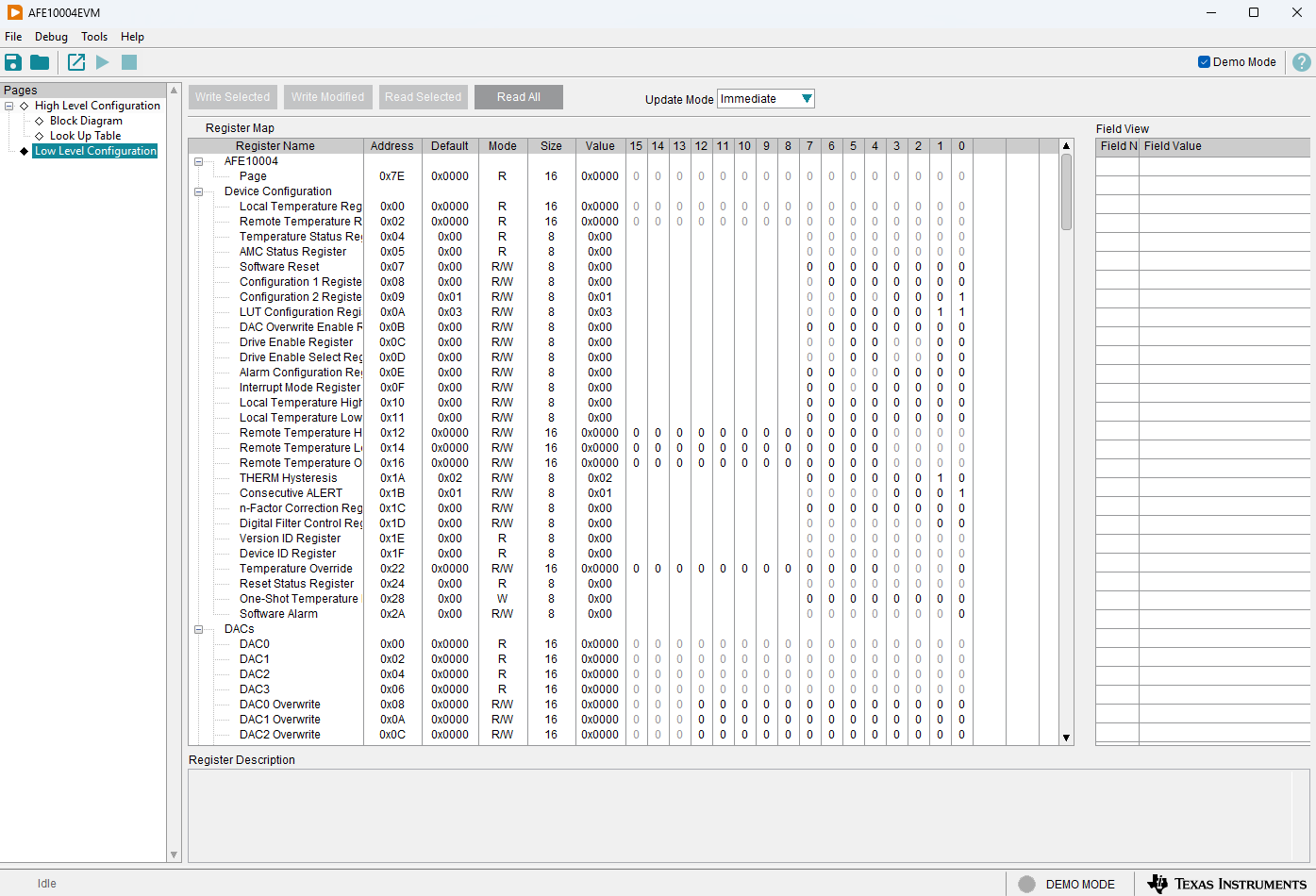

圖 3-9 AFE10004EVM SPI 底層配置頁面
