ZHCUD48A November 2020 – June 2025 AFE10004
2.4.2 I2C 配置

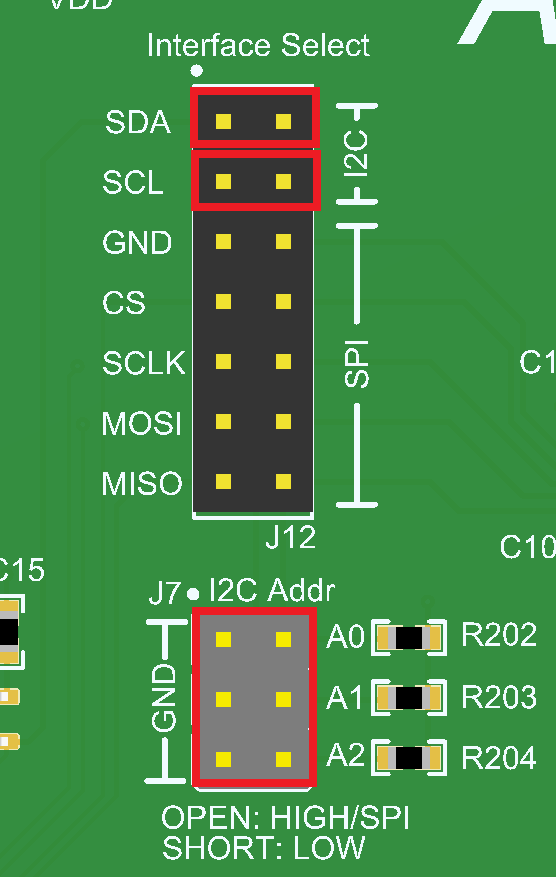

圖 2-4 展示了配置用于 I2C 通信的 AFE10004EVM。
圖 2-5 I2C 跳線配置J7 上的跳線連接確定了 AFE10004 的器件地址。表 2-6 顯示了所有可能的跳線配置和相應(yīng)的器件地址。
表 2-6 I2C 地址配置
| A2 | A1 | A0 | [A6:A0] |
|---|---|---|---|
| GND | GND | GND | 100 0000 |
| GND | GND | VIO | 100 0001 |
| GND | VIO | GND | 100 0010 |
| GND | VIO | VIO | 100 0011 |
| VIO | GND | GND | 100 0100 |
| VIO | GND | VIO | 100 0101 |
| VIO | VIO | GND | 100 0110 |
| VIO | VIO | VIO | 100 0111 |
