1 評估模塊概述
TRF-LSC-AFE7950EVM 包括一個時鐘和電源解決方案，并采用 5.5V 單電源供電。 TRF-LSC-AFE7950EVM 電路板 顯示，使用 SMA 連接器的射頻輸入和輸出位于 EVM 頂部。通過 SMA J15 (LMK_CLKIN) 連接器使用 10MHz 參考時鐘，以使用 LMK04828 鎖定板載壓控晶體振蕩器 (VCXO)。通常，實驗室設備具有 10MHz 振蕩器輸出，用于同步多個實驗室系統。板載 LMK04828 接受來自外部實驗室設備的 10MHz 時鐘，以保持?jǐn)?shù)據采集和生成與 TRF-LSC-AFE7950EVM 同步和一致。

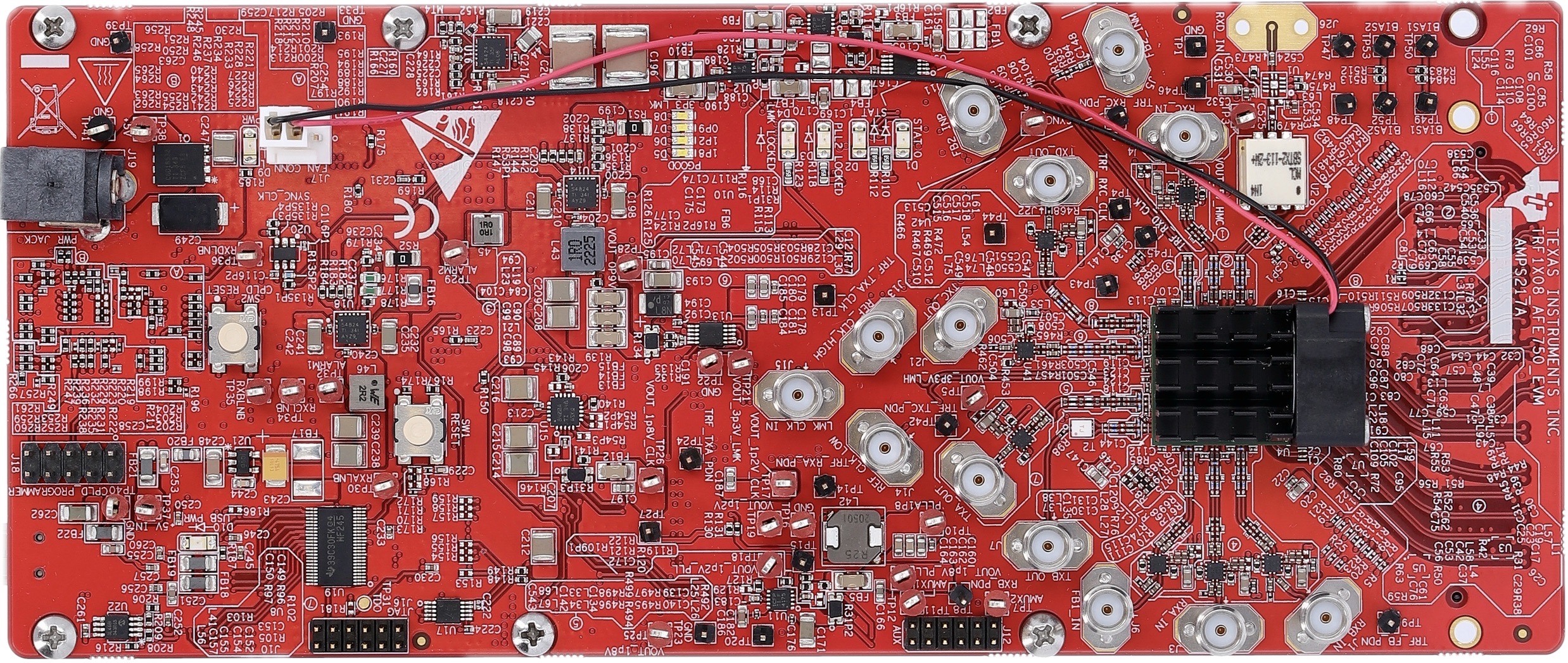

圖 1-1 TRF-LSC-AFE7950EVM 頂視圖要饋送外部參考時鐘以鎖定 AFE79xx 中的 PLL，可使用 SMA J13 (REF_CLK_HIGH) 或 SMA J14 (REF_CLK_LOW)。USB 連接器和 5.5V 連接器位于電路板右側。

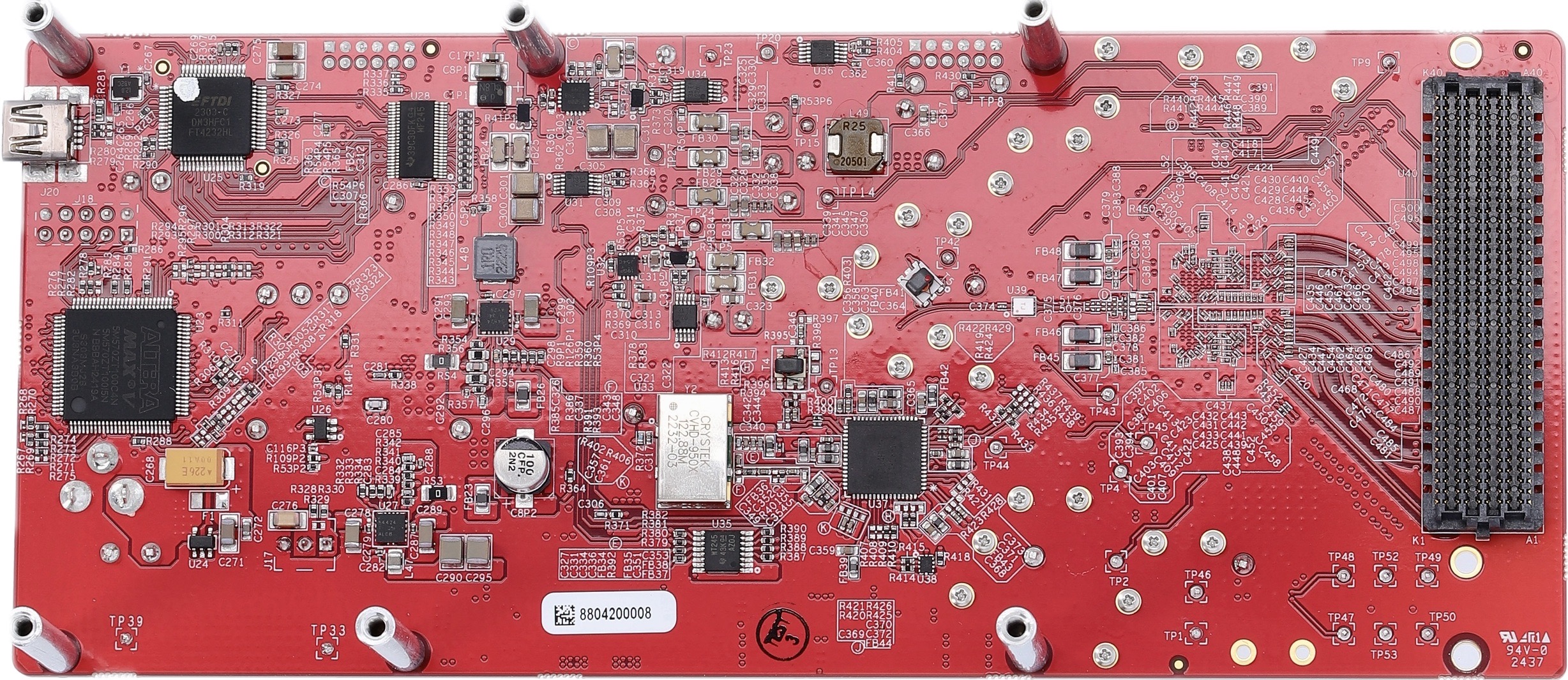

圖 1-2 顯示了 TRF-LSC-AFE7950EVM 的底視圖。
圖 1-2 TRF-LSC-AFE7950EVM 底視圖與 TRF-LSC-AFE7950EVM 一同使用的采集卡通常是 TSW14J56EVM 或 TSW14J57EVM。TSW14J56EVM 支持高達 12.5Gbps 的 SerDes 速率，TSW14J57EVM 支持高達 15Gbps 的速率。選擇 TSW14J56EVM 還是 TSW14J57EVM 取決于 AFE79xx JESD204 配置和相關的 SerDes 速率。
