4.1.5 RXADC 和 FBADC 評估
- 在開始采集 RXADC 和 FBADC 性能之前，請設置 HSDC PRO 測試選項。轉到 Test Options 以進入 Filter Parameters 菜單。默認情況下，需要在基波任一側刪除 25 個頻段并在直流附近刪除 25 個頻段。根據圖 4-9，將要在基波任一側刪除的頻段數量更改為 100。
- 由于 RXADC 在 16384 采樣點處的數據速率為 245.76MSPS，因此消除了基波任一側的 1.5MHz 頻段。
- 由于 FBADC 在 16384 采樣點處的數據速率為 491.52MSPS，因此消除了基波任一側的 3.0MHz 頻段。
- 要消除的頻段數量為 TI 的標準建議。該建議用于消除 ADC 采樣時鐘帶內相位噪聲對寬帶噪聲（用于通過 FFT 引擎計算 SNR）的影響。請根據最終應用標準調整頻段數量。

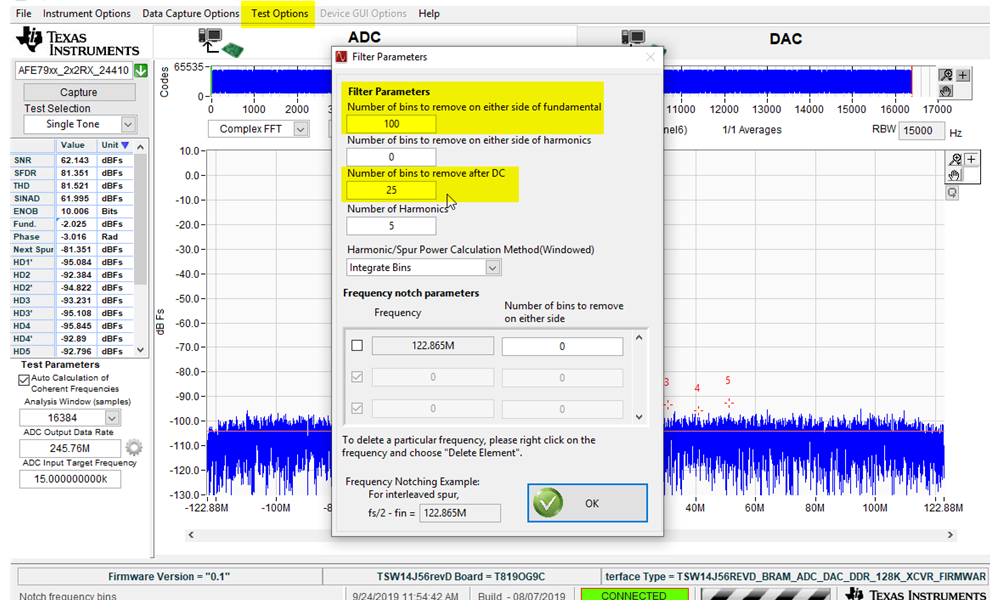

圖 4-9 HSDC PRO ADC 性能 FFT 頻段配置 - 將射頻信號發生器輸出連接到 J3 (RXA_IN)、J1 (RXB_IN) 和 J4 (RXC_IN)，以捕獲 ADC 的射頻輸入。在 HSDC PRO 應用程序上，按 Capture 按鈕采集 ADC 數據。
- 饋入相對于通道頻率的偏移為 10MHz 的音調。例如，將 2210MHz 饋送到 RXA_IN，將 5010MHz 饋送到 RXB_IN，將 6010MHz 饋送到 FB1_IN。設置信號電平以在 ADC 輸出端獲取約 -4dBFS。由于不同通道的增益不同，因此信號發生器輸出電平會有所不同。
- 在 FFT 通道選擇中，RXA_IN 是通道 1 和 2
- 在 FFT 通道選擇中，RXB_IN 是通道 3 和 4
- 在 FB 模式 FFT 通道選擇中，F(xiàn)B1_IN 是通道 1 和 2
- 同樣，將 7510MHz 饋送到 RXC_IN，將 6010MHz 饋送到 FB2_IN。設置信號電平以在 ADC 輸出端獲取約 -4dBFS。
- 在 FFT 通道選擇中，RXC_IN 是通道 5 和 6
- 在 FB 模式 FFT 通道選擇中，F(xiàn)B2_IN 是通道 3 和 4
- 對于反饋 ADC，執行以下命令或通過 F5 鍵執行 AFE79xx_FB_Capture.py。
-
###### Configure FB-ADC #################################################### AFE.TOP.overrideTdd(0,3,0) hsdcparam.fb.Datarate=sysParams.FadcFb/sysParams.ddcFactorFb[0]*1e6confighsdcpro().fb()
-
