4.1.7.1 DAC 圖形設置和發送
本節列出了從 TSW14J5x 板創建和發送 DAC 圖形的步驟。

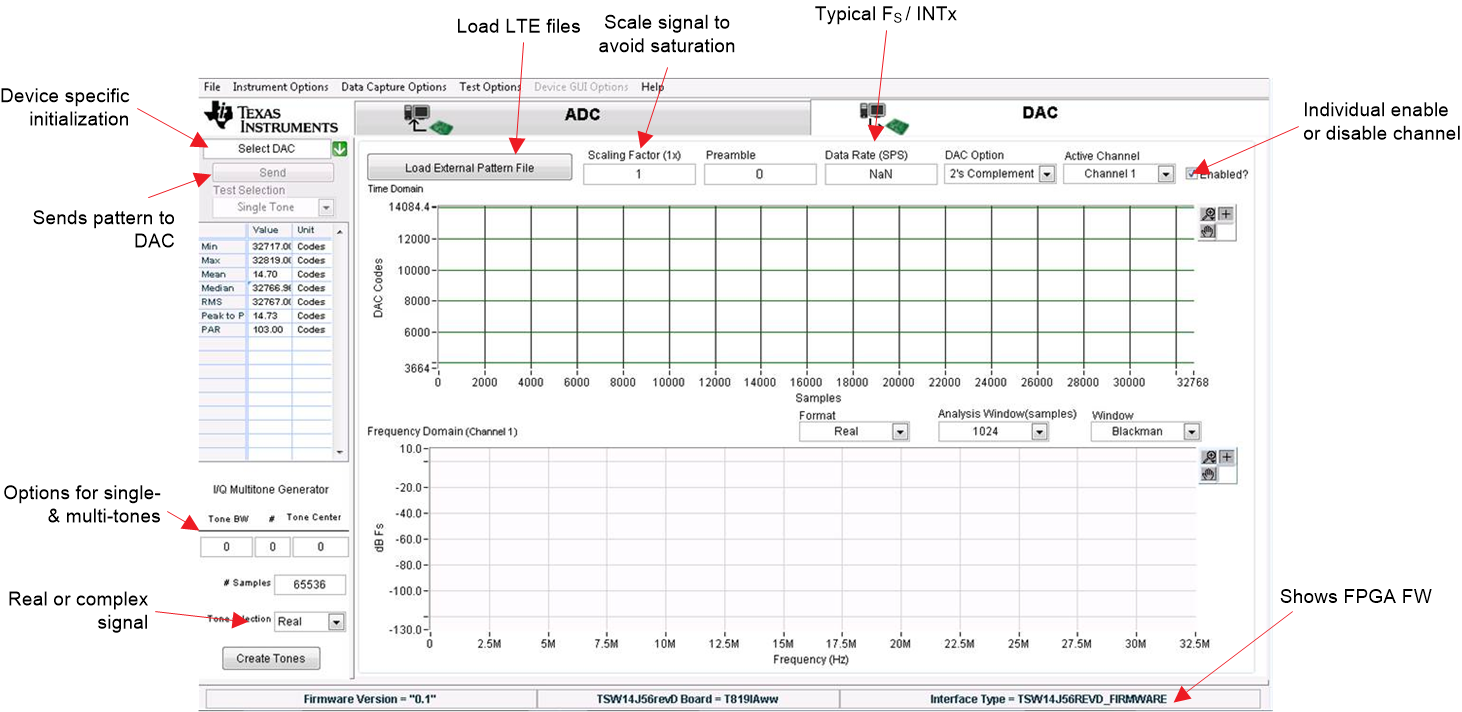

- 點擊 HSDC PRO“DAC”選項卡。圖 4-10 簡單介紹了“DAC”選項卡。

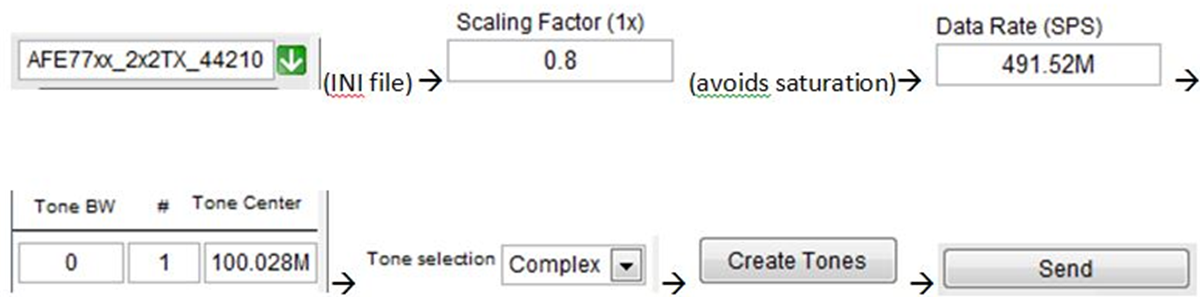

圖 4-10 HSDC PRO“DAC”選項卡概覽 - 圖 4-11 顯示了創建和發送正弦信號的圖形表示。
圖 4-11 設置正弦信號 - 以下步驟概述了如何創建和發送正弦信號：
- 在特定于器件的初始化選項中選擇 AFE79xx_2x2TX_44210。如果系統提示下載固件 (FW)，請點擊 Yes。默認選項是在收發器運行模式下運行電路板，這樣可以同時運行 TX 和 RX 以及 FBRX。收發器模式中使用的固件名稱包含字母 XCVR。
- 輸入 491.52 M 作為數據速率，輸入 0.9 作為比例因子。
- 在 HSDC PRO 窗口的 Tone Generator 部分中輸入頻率，以創建正弦信號。

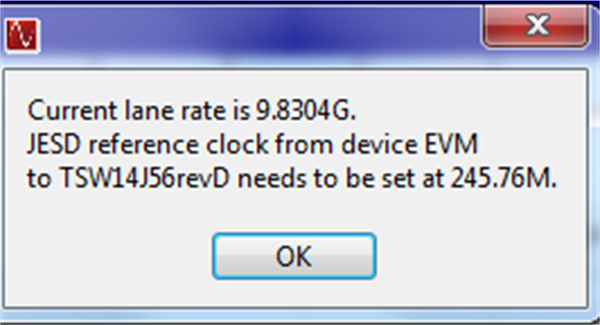

- 按 Send 將 DAC 圖形傳輸?shù)?TRF-LSC-AFE7950EVM。圖 4-12 顯示了生成的消息，其中包含 FPGA 中預期的通道速率和參考時鐘。點擊 OK。

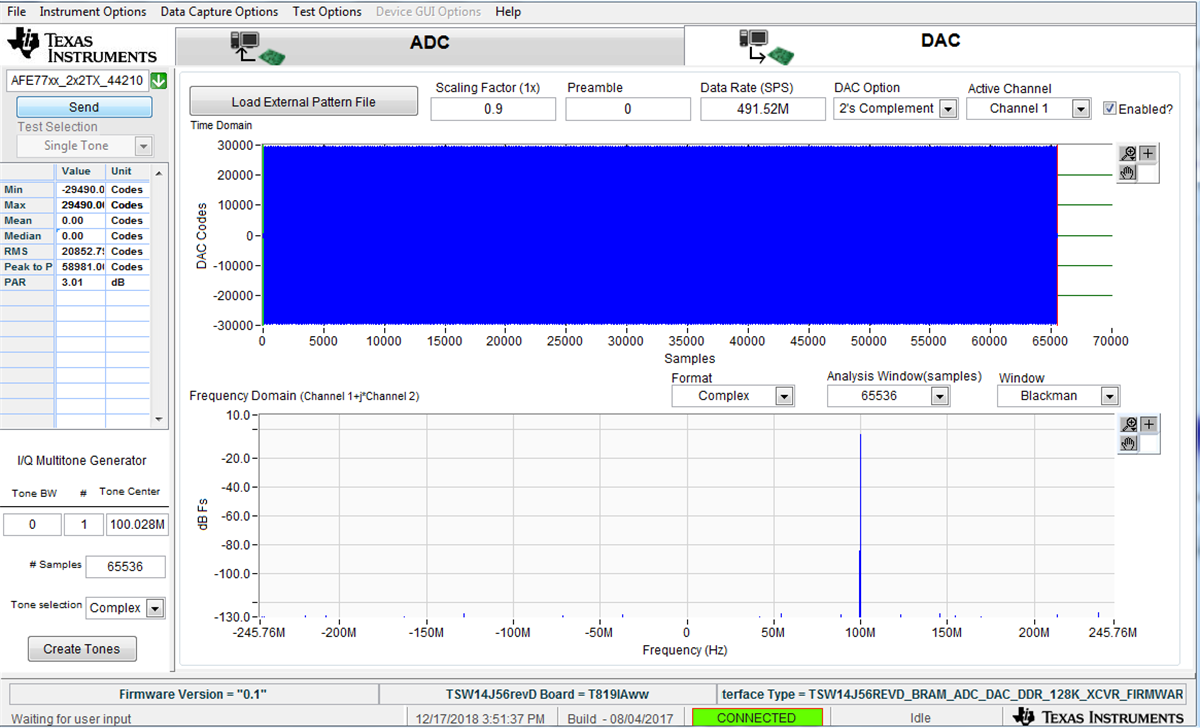

圖 4-12 HSDC PRO 通道和參考時鐘速率彈出窗口圖 4-13 顯示了 100MHz 正弦信號的示例設置。
圖 4-13 HSDC PRO CW或者，可使用 Load External Pattern File 按鈕加載和發送圖形文件（例如 LTE）。
DAC 設置現已完成。
