ZHCY170 May 2017 IWR1443 , IWR1642 , IWR1843

IWR1443 使用案例

對液位傳感的主要要求是具有極高的距離精度和與回路供電應用的兼容性，因而完整雷達模塊需滿足嚴格的電源要求，即在15V供電時將電流限制在 4mA 以下。

IWR1443 傳感器在與低功耗的外部 MCU 結合使用時，可實現如下應用：IWR1443 器件執行主要的毫米波信號處理計算（FFT、峰值檢測和距離內插），而外部 MCU 則處理次要計算和工業特定接口。某些工業用例要求進行雙線回路供電操作，這對功耗提出了嚴格要求。IWR1443 傳感器不支持低漏電睡眠模式，因此該器件需要針對每一個測量周期進行斷電和復電，以降低平均功耗。

圖 3 所示為使用 IWR1443 傳感器和 TI 的 MSP430 MCU 的環路供電式系統示例。在此配置中，超低功耗的 16 位 MSP430 MCU 用作系統主機，運行高速可尋址遠程傳感器 (HART) 協議調制解調器以通過 4mA 至 20mA 接口進行通信，并針對每一次線性調頻脈沖爆發對 IWR1443 傳感器進行周期性運行。若要獲得更高處理性能以滿足本地分析或其他集成模擬需求，也可使用低功耗的 32 位 MSP432 MCU。MSP432 MCU 還可以用作經過優化的

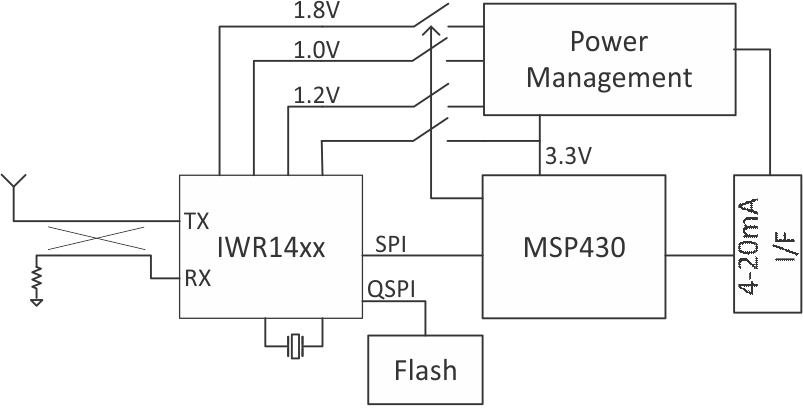

圖 3 適用于回路供電液位傳感的 IWR1443 傳感器和 MSP430 MCU 的系統圖。

無線主機 MCU，通過 BLE、低于 1GHz 和 Wi-Fi? 等多種無線通信協議來實現對雷達數據的無線傳輸。

在每一次測量之前，MSP430 MCU 會啟用 IWR1443 傳感器，該傳感器隨后使用存儲在 QSPI 下載串行閃存中的任何應用代碼。Cortex-R4F 上運行的應用會配置雷達前端（BIST 處理器），并通過 SPI 與 MSP430 MCU 進行通信。IWR1443 會發射并接收線性調頻脈沖，并將其存儲到雷達數據存儲器中。在后臺，雷達硬件加速器會針對每一個線性調頻脈沖執行 FFT，并將結果累計以改善 SNR。硬件加速器和 Cortex-R4F 會執行檢測和后處理，并通過 SPI 將最終液位傳達給 MSP430 MCU?；蛘撸現FT 輸出可直接輸出至 MSP430 MCU，以進行最終后處理。最后，MSP430 MCU 會在下一次發射之前完全關閉 IWR1443 傳感器。

在此示例中，最大連續掃描帶寬為 4,000MHz（距離分辨率為 3.75cm），并具備一個 2,048 點復數 FFT。連續掃描五個線性調頻脈沖，其中硬件加速器結合了 FFT 輸出。表 2 總結了完整的線性調頻脈沖配置。

表 2 適用于液位傳感的線性調頻脈沖配置和雷達性能。

用于說明的線性調頻脈沖配置示例（一個 TX 和一個 RX）。
掃描帶寬	4,000MHz
距離分辨率	3.75cm
最大不模糊距離	60m
斜坡斜率	20MHz/μs
線性調頻脈沖持續時間	200μs 有效（+10μs 線性調頻脈沖間）
線性調頻脈沖數	5
最大拍頻	8.9MHz
ADC 采樣率（I、Q）	10MSPS（復數）
幀時間	5 × 210μs = 1.1ms
距離 FFT 大小	2,048（復數）
雷達數據存儲器	2,048 × 5 × 1 RX × 4 字節 = 40KB

正如表 2 所示，上述示例使用最低的雷達數據存儲器配置（128KB 起）。

IWR1443 傳感器的總體功耗包括初始配置期間的功耗，初始配置包括代碼下載、有效雷達周期、數據后處理以及將輸出傳輸至 MSP432 MCU。IWR1443 傳感器的峰值功耗約為 1.3W，在 2Hz–4Hz 幀速率下的平均功耗低于 6mW，完全處于 4mA–20mA 鏈路的功率預算范圍內?？墒褂貌煌牟呗詠砉芾碇荚趯?duì) IWR1443 傳感器和 MSP432 MCU 之間的代碼下載時間、輸出傳輸時間和計算分區進行權衡的其余操作。如需了解更多詳情，請參閱 IWR1443 http://www.ti.com/tool/TIDEP-0091 77GHz 液位變送器功耗優化參考設計。
