引言

IWR1443 傳感器包括最多供三個發射器和四個接收器使用的整個毫米波 (mmWave) 射頻 (RF) 和模擬基帶信號鏈，以及用于雷達信號處理的客戶可編程微控制器 (MCU) 和硬件加速器。

本白皮書將介紹該器件的高級架構和功能。我們將重點介紹一個使用 TI 低功耗工業 MSP430? MCU 或 SimpleLink? MSP432? MCU 系列和 IWR1443 毫米波傳感器的平臺，可滿足傳統工業傳感器的電源和接口要求。我們還將討論一些關于典型液位傳感應用的線性調頻脈沖配置示例。

近年來，毫米波傳感技術在工業和汽車應用中的使用大幅增加。工業應用包括液箱液位探測雷達、安全系統、機器人視覺和交通監控。在液位傳感方面，傳感器能在不同的環境條件（包括灰塵和極端溫度條件）下提供高精度和穩健性。行業在逐步轉向使用 75GHz–85GHz 頻帶，因?yàn)樗哂懈〉某叽?、高天線方向性、更大的帶寬可用性和性能優勢。

不同的應用在雷達數據存儲空間器、需要處理的每秒百萬條指令 (MIPS) 和功能安全監控方面，對毫米波傳感器的要求各不相同。本白皮書介紹了 IWR1443 毫米波傳感器（作為液位傳感應用的 77GHz 雷達片上解決方案），以及相關功能和高級架構。

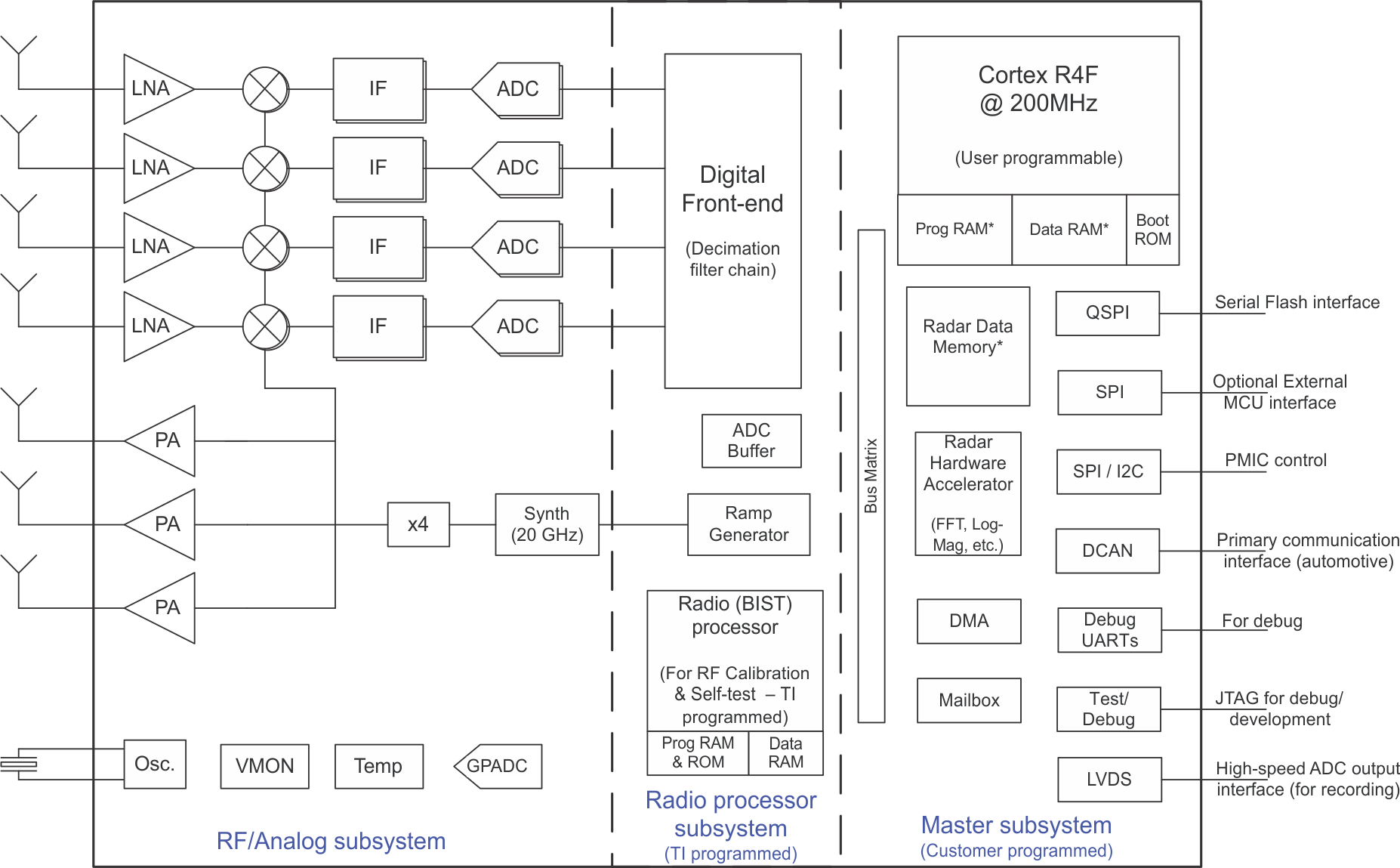

IWR1443 毫米波傳感器包括最多供三個發射器和四個接收器使用的整個毫米波射頻前端和模擬基帶信號鏈，以及用于信號處理的客戶可編程微控制器 (MCU) 和硬件加速器。高性能前端具備適用于高速調頻連續波 (FMCW) 雷達的寬中頻 (IF) 帶寬，可生成極高線性高速斜坡并支持復基帶。IWR1443 毫米波http://apartmentvenezia.com/product/cn/IWR1443處理子系統支持對存儲器和 MIPS 處理能力要求適中的應用。這種高精度前端和內置處理組合非常適用于精度至關重要的液位傳感應用。這種場景只需要測量一個維度，數據立方體較小且要求的計算能力適中。
