SiC 生態系統中的柵極驅動器

理想情況下，系統級高功率解決方案（例如牽引逆變器、驅動器和光伏逆變器）有三個半導體元件：控制器、柵極驅動器和功率半導體（本文為 SiC）。因此，了解如何驅動 SiC 功率器件至關重要。這些開關根據控制器的指示導通和關斷，以便在電力電子電路中進行高效的電力傳輸。

柵極驅動器是一個關鍵元件，可充當控制器和功率器件之間的一個接口?？蓪艠O驅動器想象成一個放大器，它接收控制器信號并將其放大，從而驅動功率器件。鑒于 SiC FET 的出色特性，確定對柵極驅動器的要求非常關鍵。

其中包括：

• 25-30V 高電源電壓，從而通過低傳導損耗實現高效率
• 高驅動強度（通常大于 5A），從而實現低開關損耗
• 快速短路保護，SiC 電源開關比硅基開關（MOSFET 和 IGBT）更快，因此可實現快速響應
• 更小的傳播延遲和變化，實現高效和快速的系統控制
• 高 dv/dt 抗擾度，確保穩定運行

這些要求對于 SiC 與硅基 MOSFET 和 IGBT 柵極驅動器來說是獨特的，如表 2 所示。

SiC 柵極驅動器的一個獨有特性是快速過流保護，而不是 IGBT 柵極驅動器的去飽和。對于相同的額定電流和電壓，IGBT 到達有源區域時集電極和發射極之間的電壓明顯降低 (V_CE)（通常為 9V）

與 SiC MOSFET 相比。IGBT 會自動限制電流增加。對于 SiC，漏電流 ID 隨著漏源電壓差 (V_DS) 的增加而繼續增加，最終導致更快的擊穿，如圖 3 所示。因此，對于 SiC 柵極驅動器而言，具有快速保護和快速故障報告（通常為 400ns）功能至關重要。

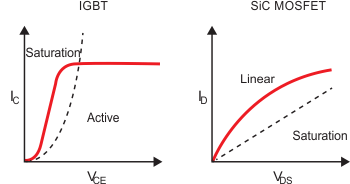

圖 3 SiC MOSFET 和 IGBT 之間的電流-電壓 (I-V) 特性差異。

柵極電壓必須具有高 dv/dt 才能適應 SiC 的高開關速度，因此需要低阻抗驅動器以實現穩健運行。

SiC 用于高壓/大功率應用，并且涉及到人機界面 (HMI)，因此幾乎所有用于 SiC 的柵極驅動器都是隔離的。
