BMS 的工作原理及行業趨勢

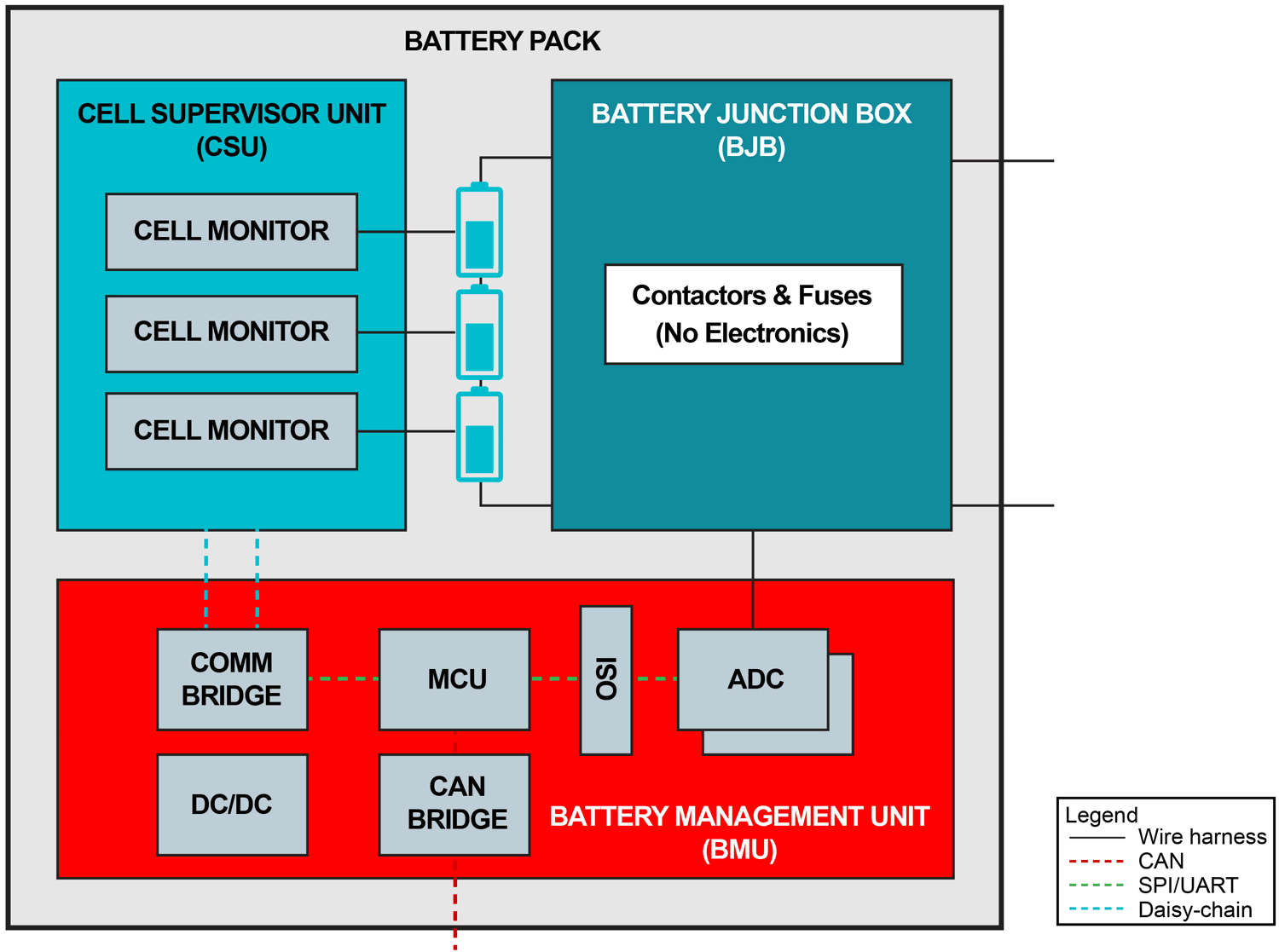

分布式 BMS 架構（圖 1）具有模塊化結構，通常包括三個主要子系統：電芯監控單元 (CSU)、電池控制單元 (BCU) 和電池斷連單元 (BDU)。
圖 1 典型的 BMS 架構。這些子系統具有不同的行業名稱，如表 1 中所列，因此為各種名稱和首字母縮寫詞設置基準將很有幫助。
表 1 BMS 子系統在業內的常見首字母縮寫詞。
| 子系統名稱 | 也稱為： | 首字母縮寫詞 |
|---|---|---|
| 電芯監控單元 | 電芯監控電路 電芯監測單元 |
CSU CSC CMU |
| 電池控制單元 | 電池電氣控制器 電池電量控制模塊 電池管理單元 |
BCU BEC BECM BMU |
| 電池斷連單元 | 電池接線盒 | BDU BJB |
CSU 通過檢測每個電芯的電壓和溫度來收集所有電池電芯的參數信息。CSU 通過執行電芯均衡來幫助補償電池電芯之間的不一致性。BCU 必須包含來自 CSU 的參數信息，還必須檢測電池包的電壓和電流以執行電池包管理。BCU 根據收集的所有電壓、電流和溫度數據，負責參照每個電池電芯的整體狀況分配電池的充放電方式。通過計算荷電狀態、功率狀態和運行狀況來持續監測電池的狀況。智能保護控制也是 BCU 的一項重要功能，因為它必須執行絕緣監測，在發生碰撞或短路時控制接觸器，持續監測溫度傳感器并執行診斷，從而檢查所有輸入?yún)?shù)是否確實有效。信息通過控制器局域網 (CAN) 通信傳輸?shù)狡嚳刂茊卧螂娮涌刂茊卧?/p>
