優化移動式發電站的充放電

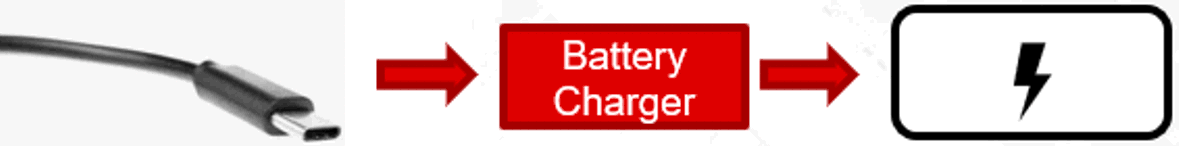

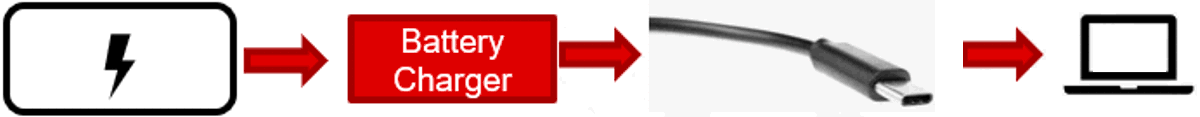

隨著 USB PD 的增長，人們對電池供電類電子產品的需求也隨之產生了對使用移動式發電站為其充電的需求。過去，移動式發電站為電視、無線電和小型冰箱等產品供電，但 USB PD EPR 的擴展使用戶能夠使用同一根 USB Type-C 線為更小型個人電子產品（例如筆記本電腦和揚聲器）的移動式發電站電池充電，如圖 5 和圖 6 所示。在圖 5 中，可以用功率高達 240W 的電池充電器為移動式發電站電池充電。圖 6 所示為反向功率流。來自移動式發電站電池的能量通過電線從 USB Type-C 端口提供電力，用于為筆記本電腦充電。

實現圖 5 和圖 6 中所示的優化充電和放電解決方案需要雙向降壓/升壓電池充電器。雙向表示當電力從輸出流向輸入時，電池充電器也可以在降壓和升壓模式下運行，這稱為反向模式。為幫助您直觀地了解反向模式，請參閱圖 2 和圖 3。在反向模式中，圖 2 以前是降壓模式，現在是升壓模式。圖 3 以前是升壓模式，現在是降壓模式。借助雙向降壓/升壓充電器，消費者可以使用 USB Type-C 端口為應用的電池充電，然后反轉功率流方向，為筆記本電腦等其他器件充電。

我已經討論了雙向電池充電器如何在移動式發電站中發揮作用，但還有其他應用可以使用雙向功率流嗎？一個新興趨勢是電動自行車使用 USB Type-C 為主電池充電，然后使用主電池通過同一 USB Type-C 端口為個人設備充電。想象一下，您騎著電動自行車去了公園，想要在智能手機上流式播放電影，但手機只剩 10% 的電量。采用雙向降壓/升壓電池充電器和 USB Type-C 設計電動自行車的主電池，讓您可以利用電動自行車電池為智能手機充電。
