使電池充電器應用多樣化

同樣，隨著 USB PD 和便攜式備用電源的增長，電池充電器設計面臨許多挑戰；但是，BQ25756 降壓/升壓電池充電控制器有助于應對每個挑戰，特別是因?yàn)樗哂幸韵氯齻€特性：

• 輸入和輸出支持高達 70V 的電壓。
• 雙向功率流動。
• 自主 MPPT 算法。

輸入端支持 70V 的電壓，支持整個 USB PD 電壓范圍，而且無論電池電壓如何，降壓/升壓控制器拓?fù)涠贾С秩魏?USB Type-C 輸入，因?yàn)樵撈骷鶕?jù) V_IN 和 V_BATT 的值在降壓和升壓模式之間自動切換。輸出端支持 70V 的電壓，因此 BQ25756 能夠?yàn)槎噙_(dá) 14 節鋰離子串聯電池和 16 節鋰離子磷酸鹽電池充電。

雙向功率流使充電器系統設計能夠通過相同的 USB Type-C 端口對電池包進行充電和放電。無論處于反向模式的 V_OUT 小于還是大于電池包電壓，BQ25756 都可以反向降壓和升壓以從電池包進行放電。此功能允許消費者使用 USB Type-C 端口通過電池包為移動式發電站和電動自行車等產品的筆記本電腦和揚聲器等附件充電。

BQ25756 配備用于太陽能充電應用的 MPPT，并具有三項改進：

• 自主啟動。
• 完整 VIN 掃描。
• 擾動和觀測功能。

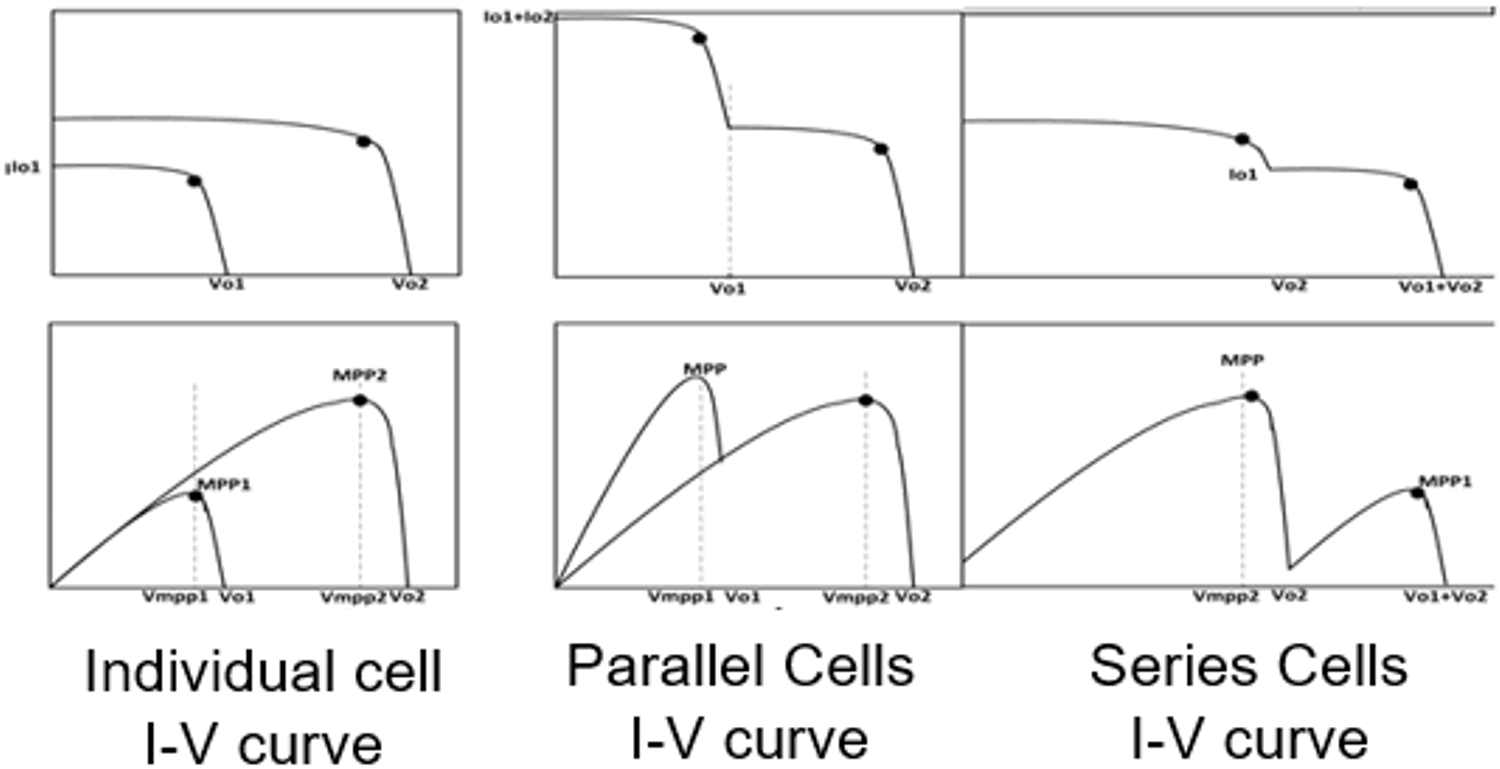

自主 MPPT 可使用默認設置運行，或者您也可以使用 I2C 來定制 MPPT 的特性，例如 MPPT 算法周期的間隔時間。一旦 MPPT 算法結束，計時器就會重新啟動，并在您選擇的時間用完后開始新的周期。在算法過程中，充電器對 V_IN 進行全局掃描，以找到絕對 MPP。如圖 8 中所示，多個太陽能電池板串聯或并聯會產生多個峰值，您可以選擇這些峰值作為 MPP。為了找到真正的 MPP，算法必須遍歷每個峰值。BQ25756 會掃描所有 V_IN 值以找到最大 MPP，即使有不止一個峰值也是如此。
