太陽能應用的電池充電

越來越多的電池供電類電子產品需要在各種環境中為電池充電?；氐铰稜I的例子，如果沒有插座，太陽能電池板可以為移動式發電站充電；但是，影響太陽能充電的因素有多種，包括：

• 太陽能電池板的不同額定值。
• 天氣條件多變。
• 部分陰影。

為了提取最高的充電電流來為電池充電，務必要從太陽能電池板中找到最大功率點 (MPP)，即太陽能電池板 I_OUT 乘以太陽能電池板 V_OUT 所得結果最大的點。

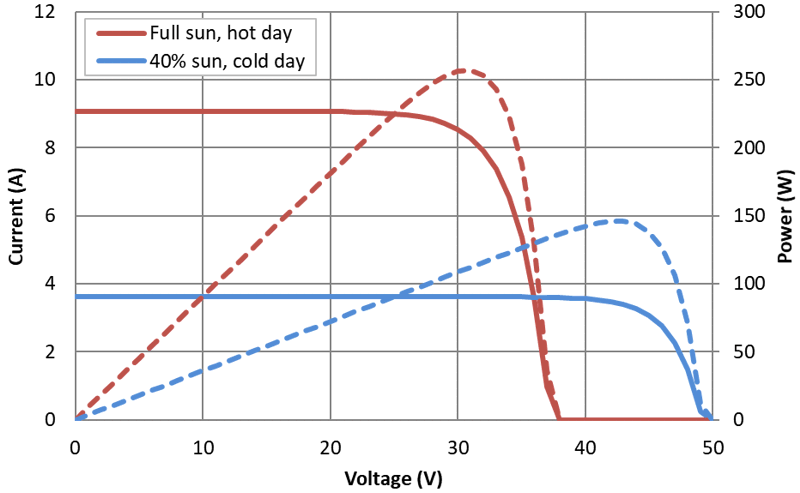

為了深入討論這一點，我們來討論圖 7 中的太陽能電池板的電流-電壓 (IV) 圖。y 軸代表太陽能電池板的 IOUT，而 x 軸代表太陽能電池板的 VOUT。IV 圖的目的是根據天氣條件找到太陽能電池板可產生的 MPP。圖 7 演示了 IV 圖如何根據天氣條件發生變化。
