趨勢三：最終產品的整體外形小型化

第三個趨勢與磁系統設計的小型化有關?？s減產品尺寸的原因很多：為了降低成本、提升用戶體驗、打造更時尚的外觀，這樣做通常涉及縮減磁體尺寸或使用多軸傳感器。另一種風險較小的方法是通過遷移到制造流程允許的尺寸更小、集成度更高的元件來減小電路板尺寸。為了解決這些問題，德州儀器 (TI) 提供了采用 Extra-Small Outline No-lead (X2SON) (1.1mm² x 1.4mm²) 和 Wafer Chip-Scale Packaging (WCSP) (0.8mm² x 0.8mm²) 封裝的小尺寸解決方案。在小型封裝中實現高集成度的一個例子是 TMAG3001，它是采用 WCSP 封裝的 3D 線性解決方案。

縮減磁體尺寸會帶來問題，因?yàn)檫@意味著磁場較弱，因此需要具有高靈敏度的磁傳感器。借助 TMAG5231 等高靈敏度解決方案，有望使用更小的磁體?；蛘?，您可以將磁體放置在更靠近傳感器的位置，以便在沒有高靈敏度解決方案的情況下實現精確測量。對于較弱的磁場，具有高信噪比 (SNR) 的器件有助于確保盡可能精確的測量。DRV5055 和 TMAG5253 可以提供高達 70dB 的 SNR。

不論技術如何發展，縮小終端設備尺寸的大趨勢對任何位置傳感器都是一個挑戰。電感式傳感器使用金屬目標來檢測物體的位置或存在，通過滿足數據表中規定的指南，可以實現與健身腕帶上側按鈕一樣小的外形尺寸。電感式傳感器的主要系統級要求是使感應線圈的尺寸與目標相同，并且位于線圈直徑的 10% 到 20% 范圍內。趨向于縮小尺寸的應用示例包括醫用胰島素泵、手術內鏡工具以及工廠自動化中的氣缸。

通過減少元件數量，還可以實現小型化。例如，在電表（或智能電子鎖和門窗傳感器）中實現篡改檢測涉及使用單個 3D 線性傳感器，而非三個霍爾效應開關或線性器件，來檢測大型外部磁體的篡改，這種篡改導致電表無法準確測量用電量。設計人員正在使用 3D 磁傳感器通過更低功耗和可調外部磁場檢測器件（如 TMAG5273）來改進電表設計。借助此類器件還可通過更少的元件實現小型化的其他優勢，包括采用單個數字接口而非多個輸出，降低印刷電路板組裝成本以及提高磁性靈敏度的可配置性。

當使用更少的元件來縮小系統尺寸時，增量和絕對編碼器設計人員面臨的一個挑戰是如何提高產品的分辨率，包括在數字或模擬輸出解決方案之間進行選擇。增量編碼器監控磁體的移動速度或速率以及方向。絕對編碼器可以做到這一點，并始終能在高分辨率下確定其確切位置。

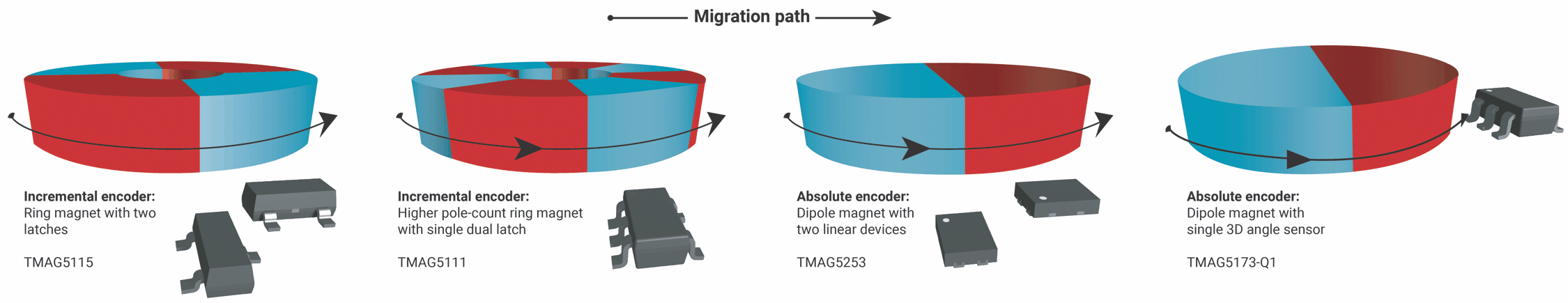

增量編碼器設計人員使用數字輸出霍爾效應鎖存器時，分辨率嚴格取決于系統中磁極的數量。實現更高的分辨率需要更高極數的環形磁體，而隨著磁極尺寸變小，磁體產生的磁場本身就會變?nèi)酰仁乖O(shè)計人員將傳感器放置在更靠近磁體的位置或使用靈敏度更高的傳感器。此時，大多數設計人員轉為使用具有雙集成鎖存器的單芯片解決方案，例如 TMAG5111。務必確保雙鎖存器解決方案具有內置的 2D 鎖存器，這可以在監控 3D 空間中的任何兩個軸時實現很大的靈活性。更高分辨率的設計需要帶有線性傳感器的絕對編碼器。具有角度測量功能的單個 3D 線性傳感器是高分辨率絕對編碼器的最終遷移步驟。請注意，此實現僅測量?jī)蓚€(gè)軸，但大多數 3D 線性傳感器可以靈活地配置任何兩個軸。使用 3D 傳感器的一個額外好處是能夠檢測按壓功能。圖 4 展示了編碼器設計的趨勢。
