5.12.1 800 MHz 下的 TX 典型特性
TA = +25°C 時的典型值，使用標稱電源。默認條件：TX 輸入數據速率 = 491.52MSPS，fDAC = 11796.48MSPS（24 倍插值），交錯模式，第一奈奎斯特區域輸出，PLL 時鐘模式，其中 fREF = 491.52MHz，AOUT = –1dBFS，DSA = 0dB，Sin(x)/x 啟用，DSA 校準，TX 時鐘抖動啟用

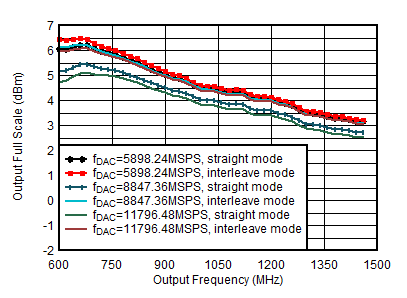

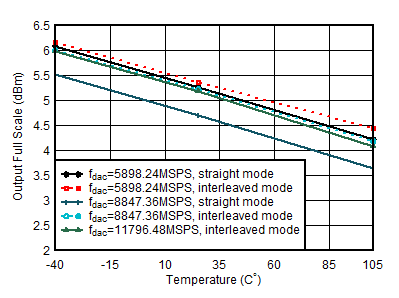

| 包括 PCB 和電纜損耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配 |

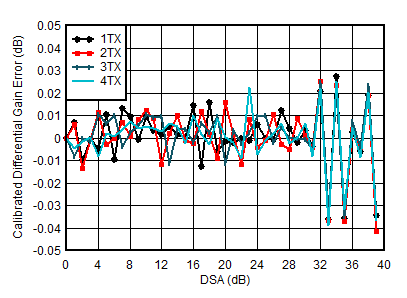

| fDAC = 11796.48MSPS，交錯模式，Aout = -0.5dBFS，匹配 0.8GHz | ||
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

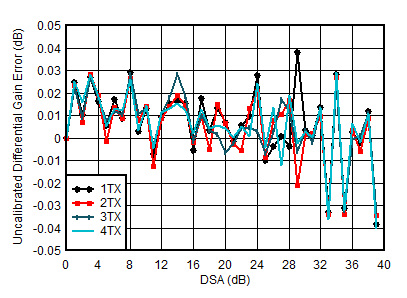

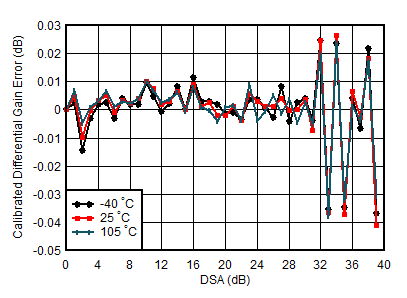

| 差分增益誤差 = POUT（DSA 設置 – 1）– POUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

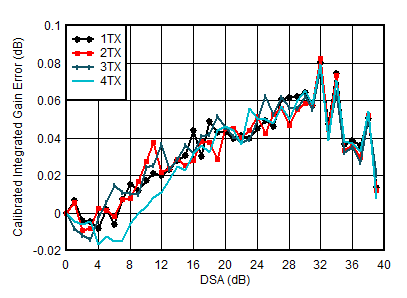

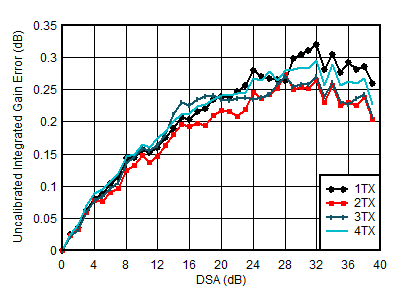

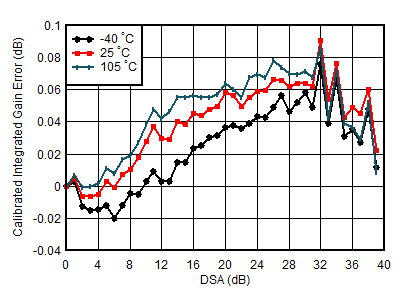

| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+ DSA 設置 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

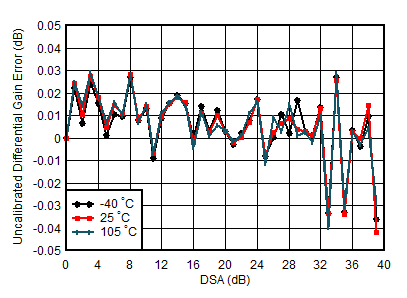

| 差分增益誤差 = POUT（DSA 設置 – 1）– POUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

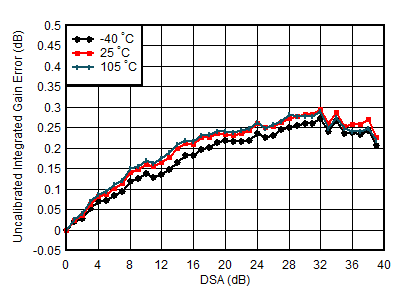

| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+ DSA 設置 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

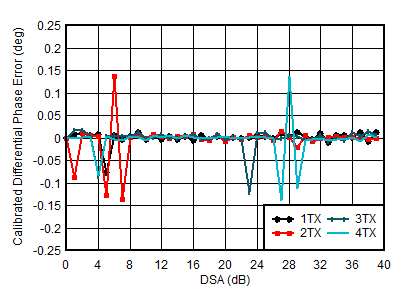

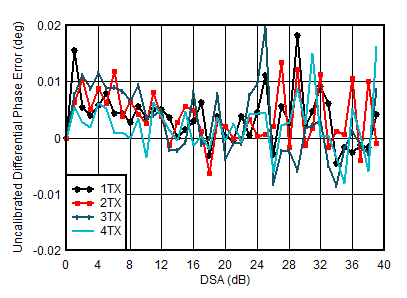

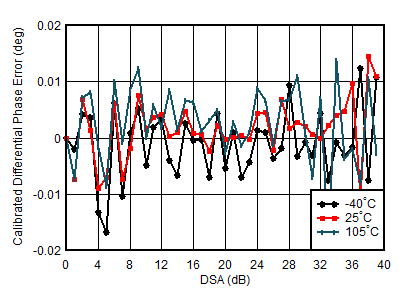

| 差分相位誤差 = PhaseOUT（DSA 設置–1）– PhaseOUT（DSA 設置） | ||
| 任何 DSA 設置下都可能出現相位 DNL 峰值。 |

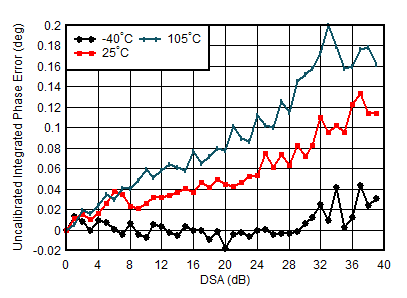

| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

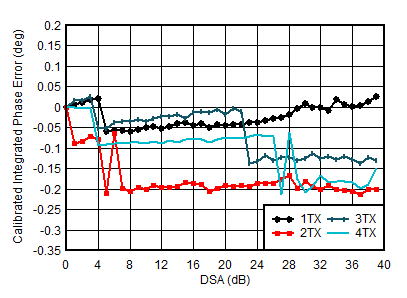

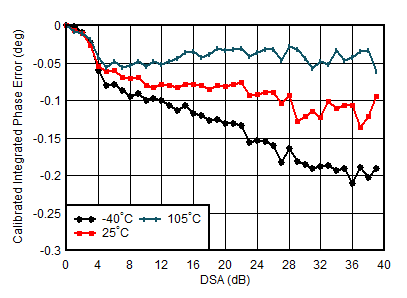

| 積分相位誤差 = PhaseOUT（DSA 設置）- PhaseOUT（DSA 設置 = 0） |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 條件下匹配，在 25°C 下，隨著 DSA 設置的變化，通道中位數改變 | ||
| 差分相位誤差 = PhaseOUT（DSA 設置–1）– PhaseOUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

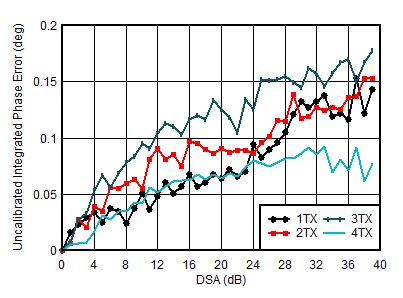

| 積分相位誤差 = PhaseOUT（DSA 設置）- PhaseOUT（DSA 設置 = 0） |

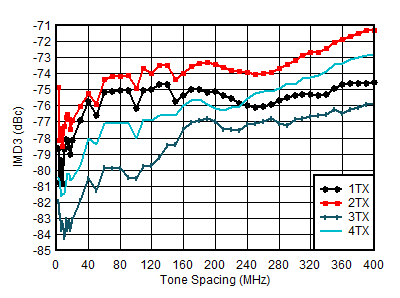

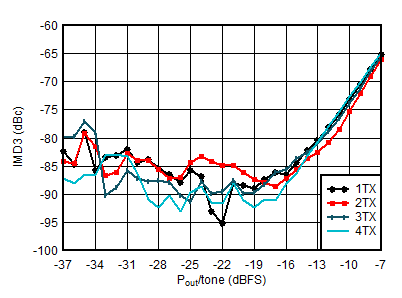

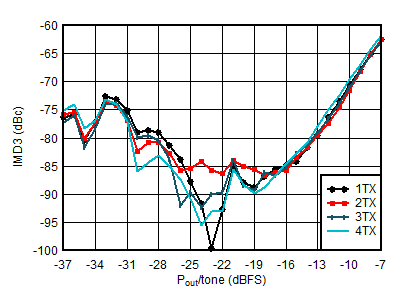

| fDAC = 11796.48MSPS，交錯模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS |

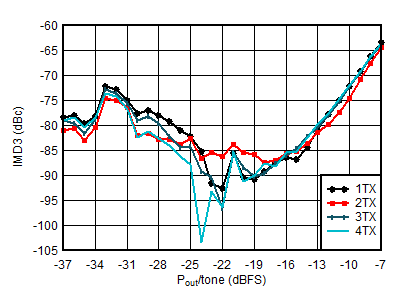

| fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS |
| fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS，最差通道 |
| fDAC = 11796.48MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS，最差通道 |

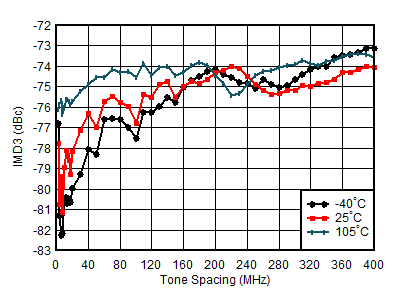

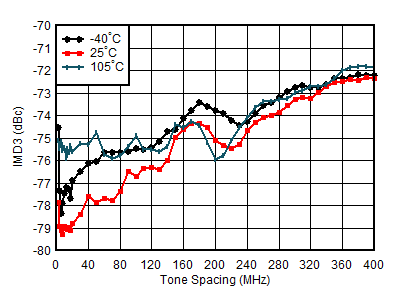

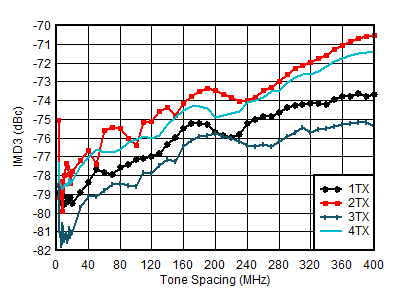

| fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 條件下匹配 |
| 在 2.6GHz 條件下匹配，單音，fDAC = 11.79648GSPS，交錯模式，40MHz 偏移，DSA = 0dB |

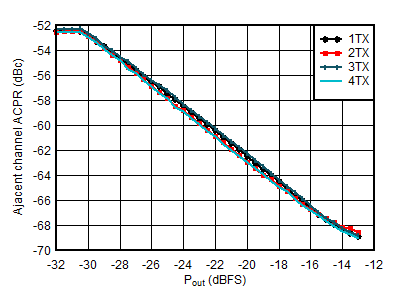

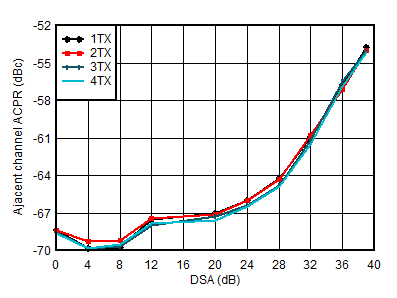

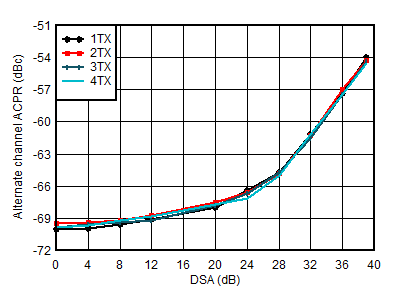

| 在 0.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |

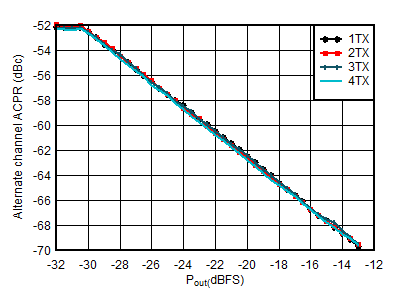

| 在 0.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |

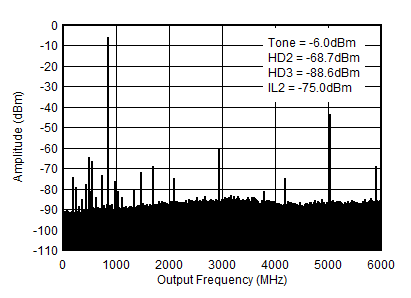

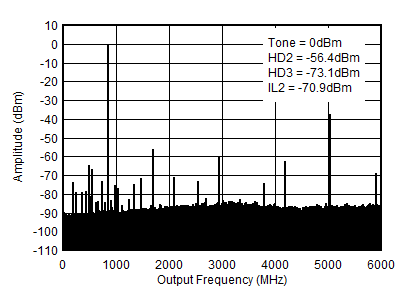

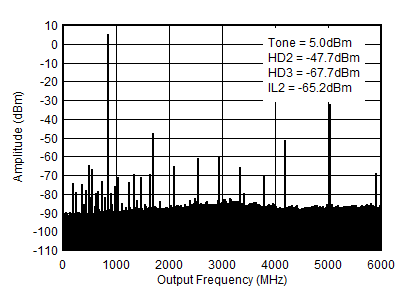

| 在 0.8GHz 條件下匹配，fDAC = 5898.24GSPS，直接模式 |

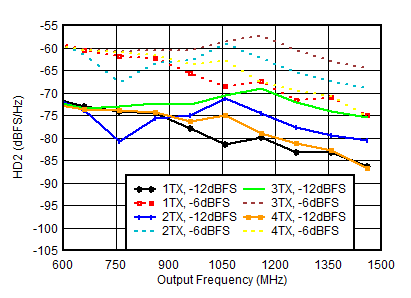

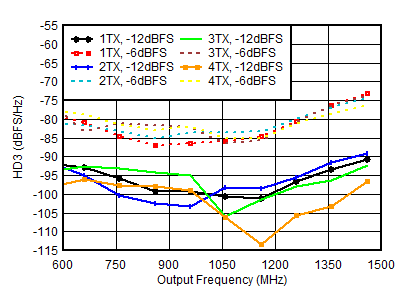

| 在 0.8GHz 條件下匹配，fDAC = 5898.24MSPS，直接模式，標準化為諧波頻率下的輸出功率 |

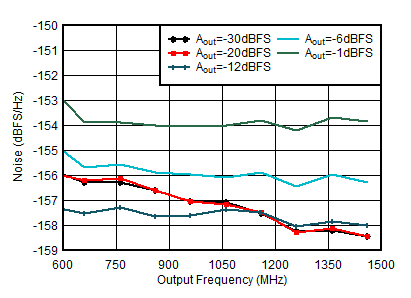

| fDAC = 5898.24MSPS，交錯模式，0.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |
| fDAC = 5898.24MSPS，交錯模式，0.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |

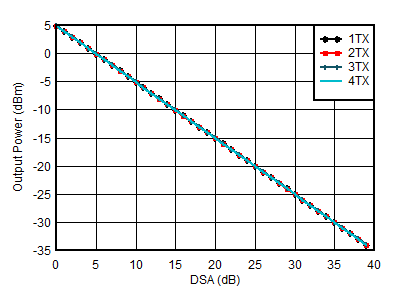

| 包括 PCB 和電纜損耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 差分增益誤差 = POUT（DSA 設置 – 1）– POUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+ DSA 設置 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 差分增益誤差 = POUT（DSA 設置 – 1）– POUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+ DSA 設置 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||

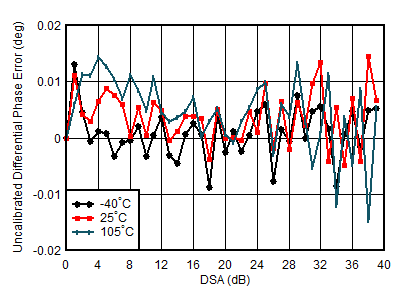

| 差分相位誤差 = PhaseOUT（DSA 設置–1）– PhaseOUT（DSA 設置） |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 積分相位誤差 = PhaseOUT（DSA 設置）- PhaseOUT（DSA 設置 = 0） | ||
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 差分相位誤差 = PhaseOUT（DSA 設置–1）– PhaseOUT（DSA 設置）+ 1 |
| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 下匹配 | ||
| 積分相位誤差 = PhaseOUT（DSA 設置）- PhaseOUT（DSA 設置 = 0） |

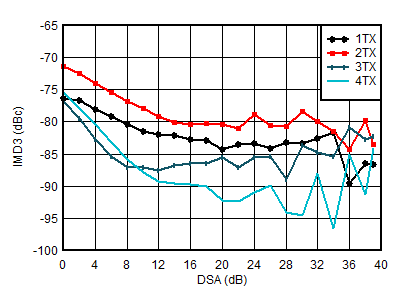

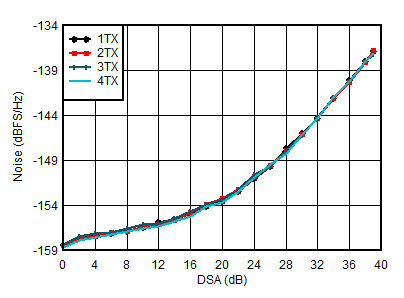

| fDAC = 5898.24MSPS，交錯模式，在 0.8GHz 條件下匹配，POUT = –13dBFS | ||
| fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS |

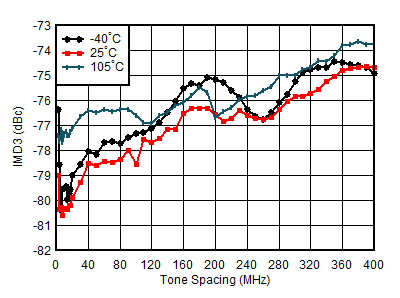

| fDAC = 11796.48MSPS，交錯模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS |
| fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 條件下匹配，單音幅度為 -13dBFS，最差通道 |

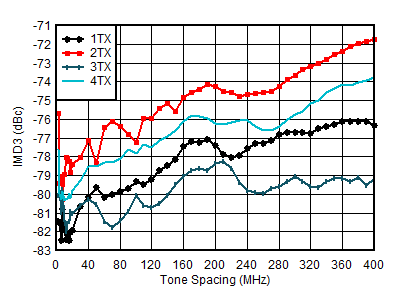

| fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 條件下匹配 |
| fDAC = 11796.48MSPS，交錯模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 條件下匹配 |

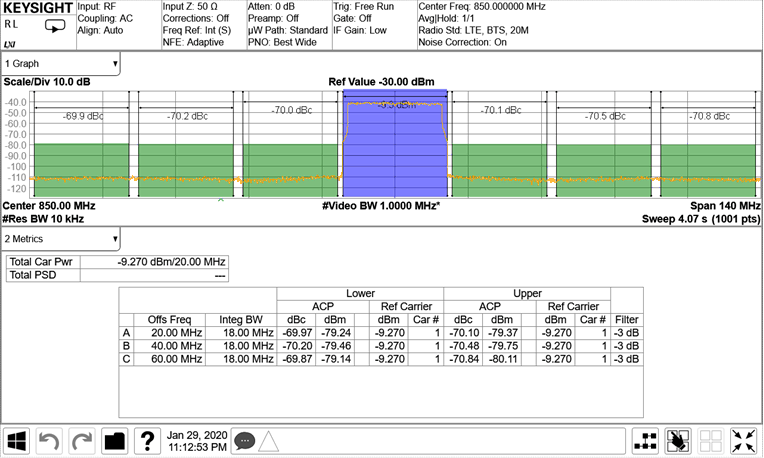

| TM1.1，POUT_RMS = –13dBFS | ||
| 在 0.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 0.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 0.8GHz 條件下匹配，fDAC = 8847.36GSPS，直接模式 |

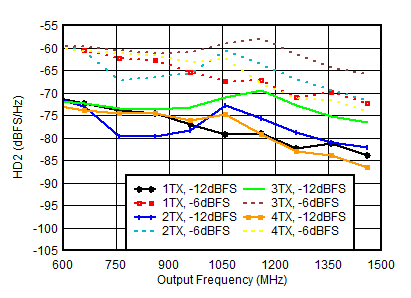

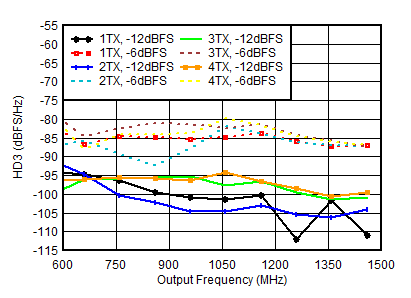

| 在 0.8GHz 條件下匹配，fDAC = 8847.36MSPS，直接模式，標準化為諧波頻率下的輸出功率 |
| fDAC = 5898.24MSPS，交錯模式，0.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |
