5.12.12 4.9 GHz 下的 RX 典型特性
TA = +25°C 且 ADC 采樣率 = 2949.12GHz 時的典型值。默認條件：輸出采樣率 = 491.52MSPS（抽取因子為 6），PLL 時鐘模式，其中 fREF = 491.52MHz，AIN = –3dBFS，DSA 設置= 4dB。

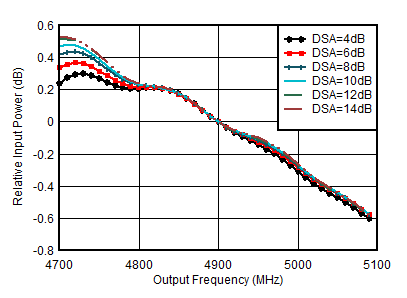

| 通過匹配，為每個 DSA 設置標準化為 4.9 GHz 下的功率 |

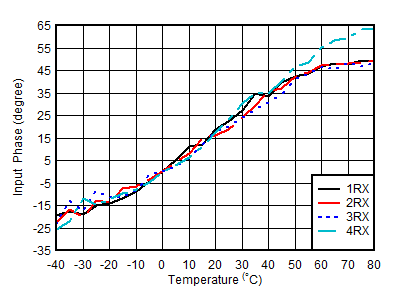

| 使用 4.9GHz 匹配時，標準化為 25°C 時的相位 | ||
| 使用 4.9GHz 匹配 | ||

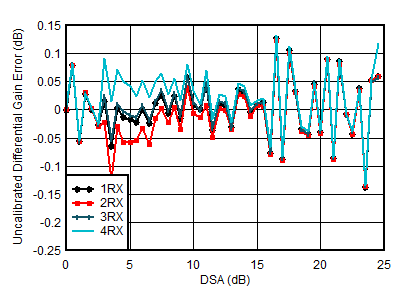

| 差分振幅誤差 = PIN（DSA 設置 – 1）– PIN（DSA 設置）+ 1 |
| 使用 4.9GHz 匹配 | ||
| 積分振幅誤差 = PIN（DSA 設置）– PIN（DSA 設置 = 0）+（DSA 設置） |
| 使用 4.9GHz 匹配 | ||

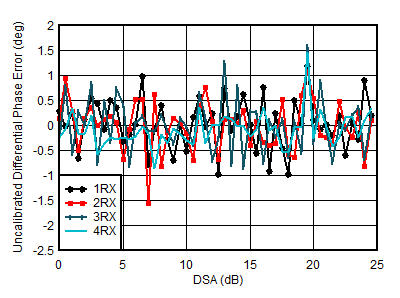

| 差分相位誤差 = PhaseIN（DSA 設置 – 1）– PhaseIN（DSA 設置） |
| 使用 4.9GHz 匹配 | ||

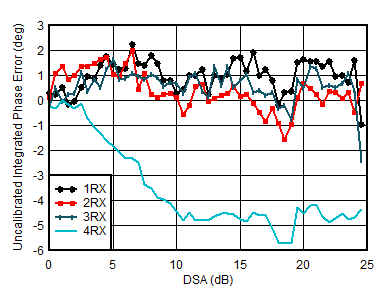

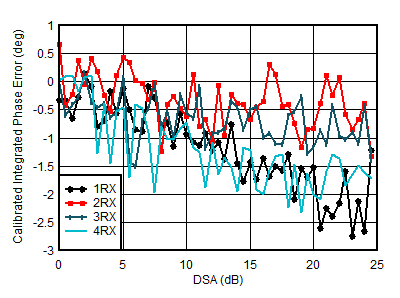

| 積分相位誤差 = Phase（DSA 設置）– Phase（DSA 設置 = 0） |

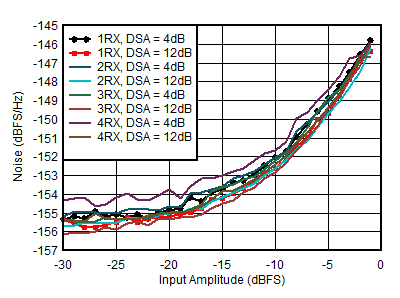

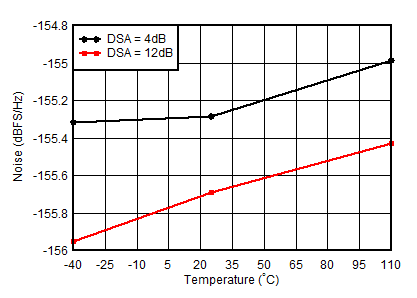

| 使用 4.9GHz 匹配時，偏移頻率為 12.5MHz | ||
| 使用 4.9GHz 匹配時，偏移頻率為 12.5MHz | ||

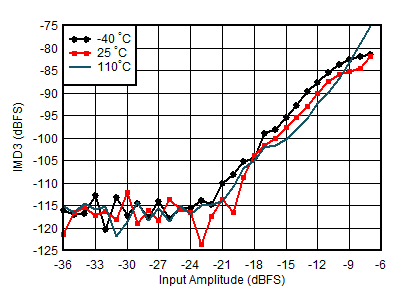

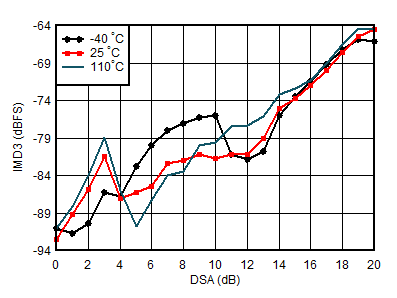

| 使用 4.9GHz 匹配時，頻率間隔 = 20MHz，DSA = 4dB | ||

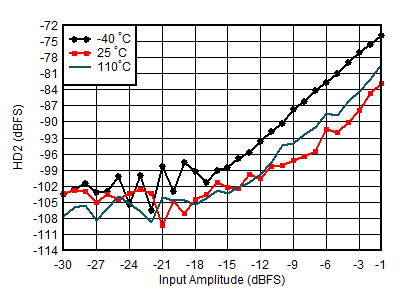

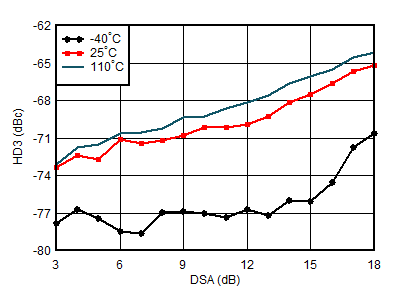

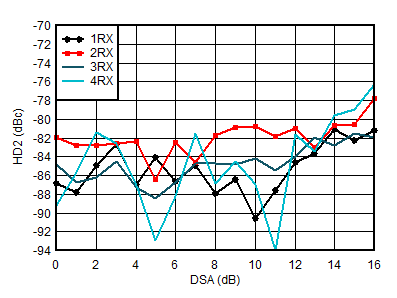

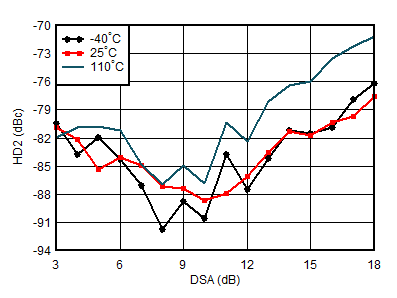

| 使用 4.9GHz 匹配時，在 HD2 修整后測量，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 4.9GHz 匹配時，在 HD2 修整后測量，DDC 旁路模式（對于表征，僅 TI 模式） |

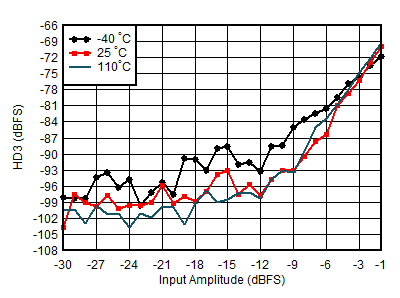

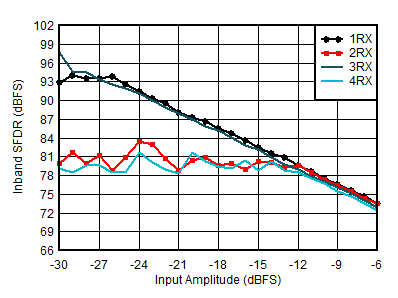

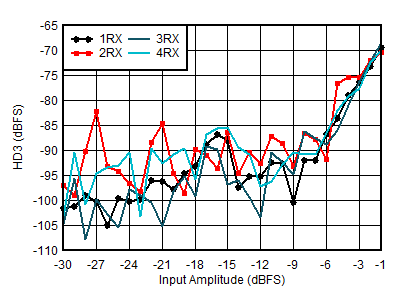

| 使用 4.9GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 4.9GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 4.9GHz 匹配 | ||

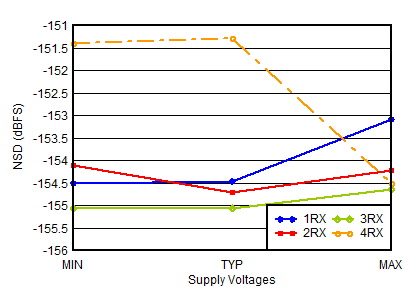

| 使用 4.9GHz 匹配時，偏移為 12.5MHz，所有電源均處于 MIN、TYP 或 MAX 推薦工作電壓 | ||

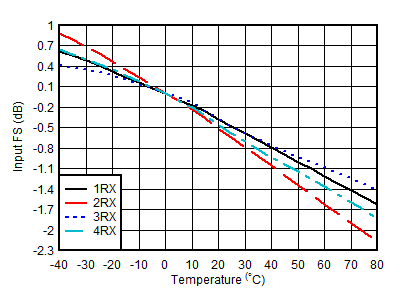

| 使用 4.9GHz 匹配時，為每個通道標準化為 25°C 時的滿量程 |
| 使用 4.9GHz 匹配 | ||

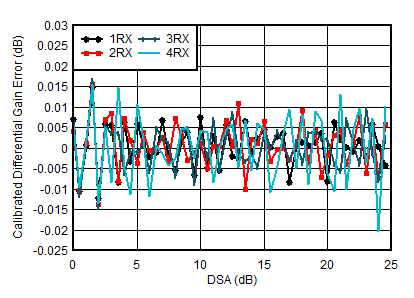

| 差分振幅誤差 = PIN（DSA 設置 – 1）– PIN（DSA 設置）+ 1 |
| 使用 4.9GHz 匹配 | ||

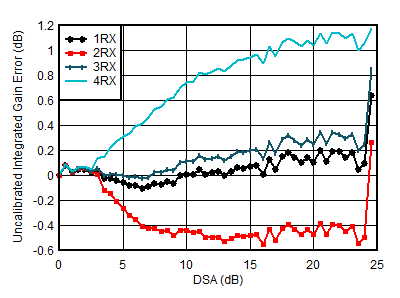

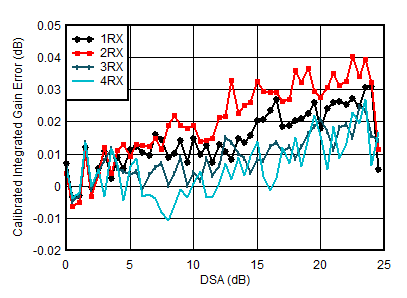

| 積分振幅誤差 = PIN（DSA 設置）– PIN（DSA 設置 = 0）+（DSA 設置） |
| 使用 4.9GHz 匹配 | ||

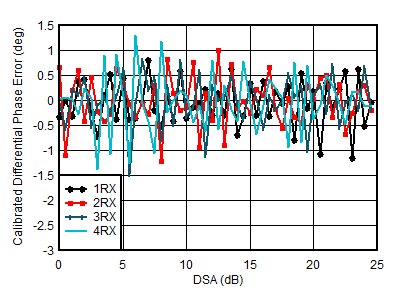

| 差分相位誤差 = PhaseIN（DSA 設置 – 1）– PhaseIN（DSA 設置） |
| 使用 4.9GHz 匹配 | ||
| 積分相位誤差 = Phase（DSA 設置）– Phase（DSA 設置 = 0） |

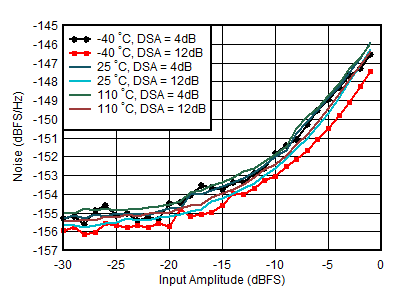

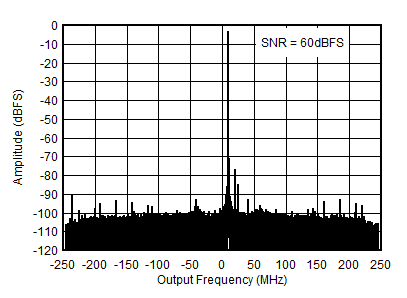

| 使用 4.9GHz 匹配時，fIN = 4910MHz，AIN = –3dBFS | ||
| 使用 4.9GHz 匹配時，DSA 設置 = 12dB，偏移頻率為 12.5MHz |

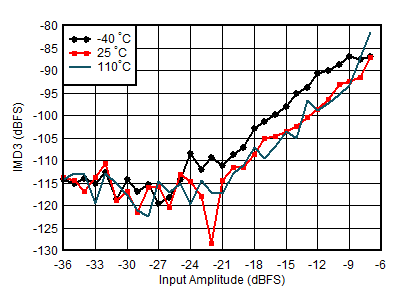

| 使用 4.9GHz 匹配時，單音幅度為 -7dBFS，頻率間隔 = 20MHz |
| 使用 4.9GHz 匹配時，頻率間隔 = 20MHz，DSA = 12dB |

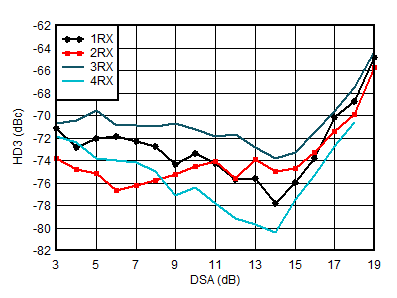

| 使用 4.9GHz 匹配時，在 HD2 修整后測量，DDC 旁路模式（對于表征，僅 TI 模式） |

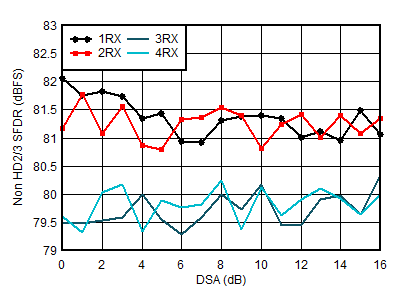

| 使用 4.9GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 4.9GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 4.9GHz 匹配時，抽取因子為 3 |

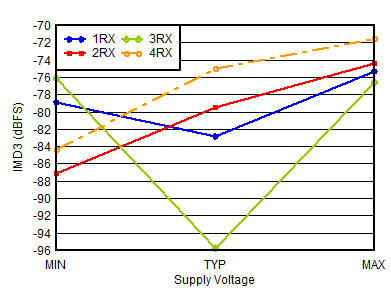

| 使用 4.9GHz 匹配時，單音幅度為 -7dBFS，頻率間隔為 20MHz，所有電源均處于 MIN、TYP 或 MAX 推薦工作電壓 |
