5.12.10 2.6 GHz 下的 RX 典型特性
TA = +25°C 且 ADC 采樣率 = 2949.12GHz 時的典型值。默認條件：輸出采樣率 = 491.52MSPS（抽取因子為 6），PLL 時鐘模式，其中 fREF = 491.52MHz，AIN = –3dBFS，DSA 設置= 4dB。

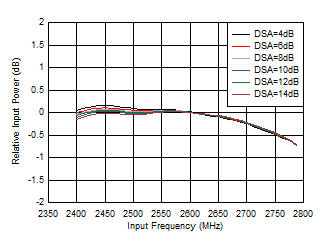

| 通過匹配，為每個 DSA 設置標準化為 2.6GHz 下的功率 |
| 使用 2.6GHz 匹配 | ||

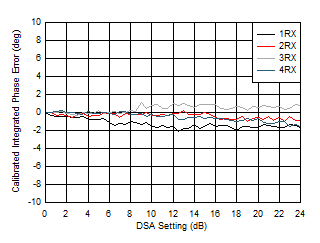

| 積分相位誤差 = Phase（DSA 設置）– Phase（DSA 設置 = 0） |
| 使用 2.6GHz 匹配時，偏移頻率為 12.5MHz |
| 使用 2.6GHz 匹配時，偏移頻率為 12.5MHz | ||

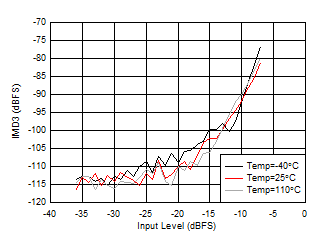

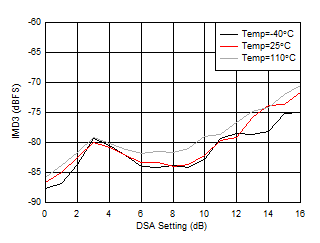

| 使用 2.6GHz 匹配時，頻率間隔 = 20MHz，DSA = 4dB |

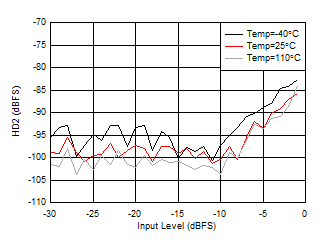

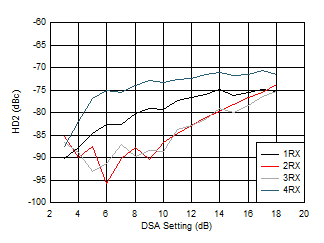

| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |

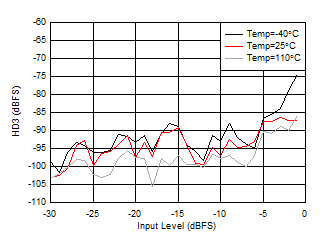

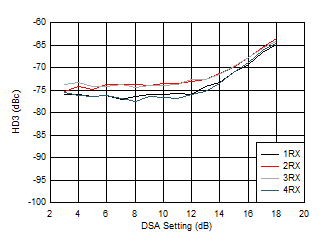

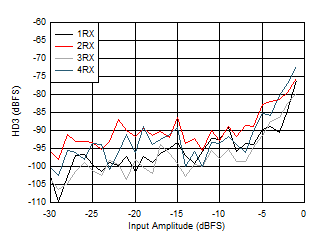

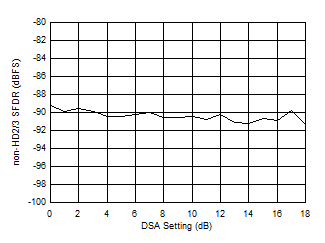

| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 2.6GHz 匹配時，抽取因子為 4 |
| 使用 2.6GHz 匹配時，單音幅度為 -7dBFS，頻率間隔為 20MHz，所有電源均處于 MIN、TYP 或 MAX 推薦工作電壓 |

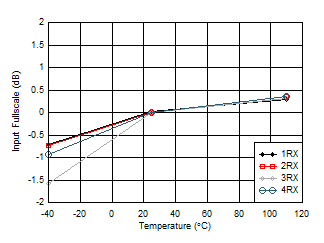

| 使用 2.6GHz 匹配時，為每個通道標準化為 25°C 時的滿量程 |

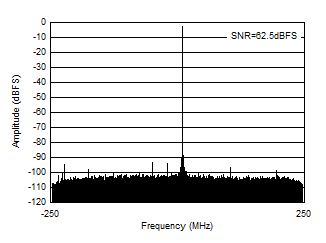

| 使用 2.6GHz 匹配時，fIN = 2610MHz，AIN = –3dBFS |

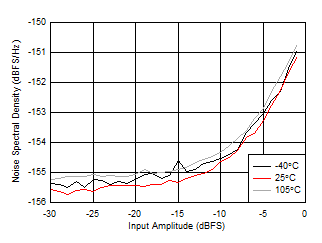

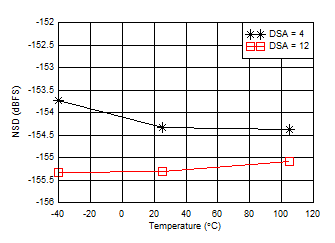

| 使用 2.6GHz 匹配時，DSA 設置 = 12dB，偏移頻率為 12.5MHz |

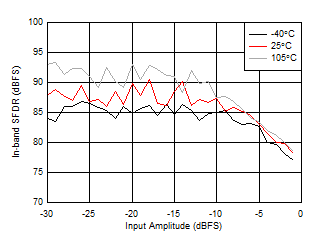

| 使用 2.6GHz 匹配時，單音幅度為 -7dBFS，頻率間隔 = 20MHz |

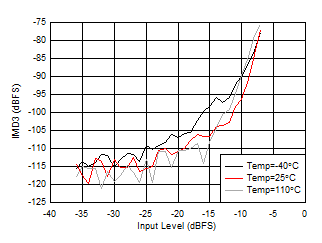

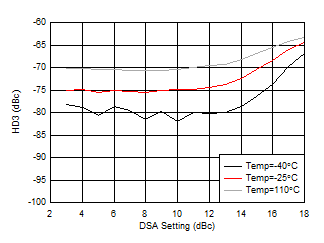

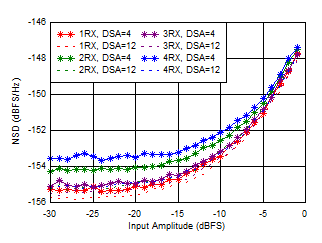

| 使用 2.6GHz 匹配時，頻率間隔 = 20MHz，DSA = 12dB |
| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 2.6GHz 匹配時，DDC 旁路模式（對于表征，僅 TI 模式） |
| 使用 2.6GHz 匹配 |
| 使用 2.6GHz 匹配時，偏移為 12.5MHz，所有電源均處于 MIN、TYP 或 MAX 推薦工作電壓 |
