10.2.1.2.5 輸出電容器

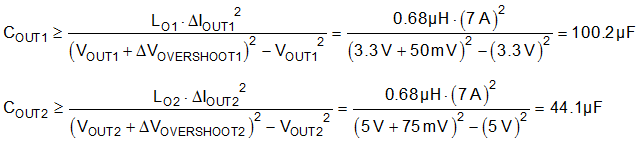

- 假定負載瞬態偏差規格為 1.5%（對于 3.3V 輸出，為 50mV），使用Equation38 來估算管理負載關斷瞬變（從滿載到空載）期間的輸出電壓過沖所需的輸出電容。Equation38.
- 了解陶瓷電容器的電壓系數（其中有效電容會在施加電壓后顯著減小）后，為每個通道選擇四個 47μF、6.3V、X7R、1210 陶瓷輸出電容器。通常，當使用足夠大的電容來滿足負載關斷瞬變響應要求時，從空載轉換到滿載瞬態期間的電壓下沖也令人滿意。
- 使用Equation39 來估算標稱輸入電壓條件下通道 1 的峰-峰值輸出電壓紋波。Equation39.
其中
- RESR 為輸出電容器的有效等效串聯電阻 (ESR)。
- 3.3V 時總有效（降額）陶瓷輸出電容為 130μF。
- 使用Equation40 來計算輸出電容器 RMS 紋波電流并確認紋波電流位于電容器紋波電流額定值范圍內。Equation40.
