10.2.1.2.4 電流感測電阻

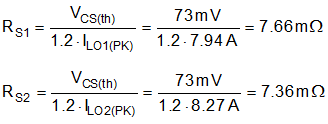

- 根據至少要比滿載時的電感器峰值電流大 20% 的最大峰值電流能力來計算電流感測電阻，以便在啟動和負載開啟瞬態期間提供足夠的裕量。使用Equation36 計算電流感測電阻。Equation36.
其中
- VCS(th) 是 73mV 限流閾值。
- 為兩個分流電阻器都選擇 7m? 的標準電阻值。具有大寬高比終端設計的 0508 尺寸元件提供 1W 額定功率、低寄生串聯電感以及緊湊的 PCB 布局。仔細查看布局指南，確保噪聲和直流誤差不會破壞在 [CS1, VOUT1] 和 [CS2, VOUT2] 處測量的差分電流感測電壓。
- 將分流電阻器放置在靠近電感器的位置。
- 使用開爾文感測連接并以差分方式將感測線路從分流電阻器布放到 LM25143。
- CS 到輸出傳播延遲（與電流限制比較器、內部邏輯和功率 MOSFET 柵極驅動器）會導致峰值電流升高至大于計算得出的限流閾值。對于 tCS-DELAY 為 40ns 的總傳播延遲，請使用Equation37 來計算輸出短接時最差情況下的電感器峰值電流。Equation37.
- 根據此結果，為每個通道選擇在整個工作溫度范圍內飽和電流大于 12A 的電感器。
