5.12 LMx93x 和 LM2903x 的典型特性
TA = 25°C，VS = 5V，RPULLUP = 5.1k，CL = 15pF，VCM = 0V，VUNDERDRIVE = 100mV，VOVERDRIVE = 100mV（除非另有說明）。
圖 5-1 總電源電流與電源電壓之間的關系

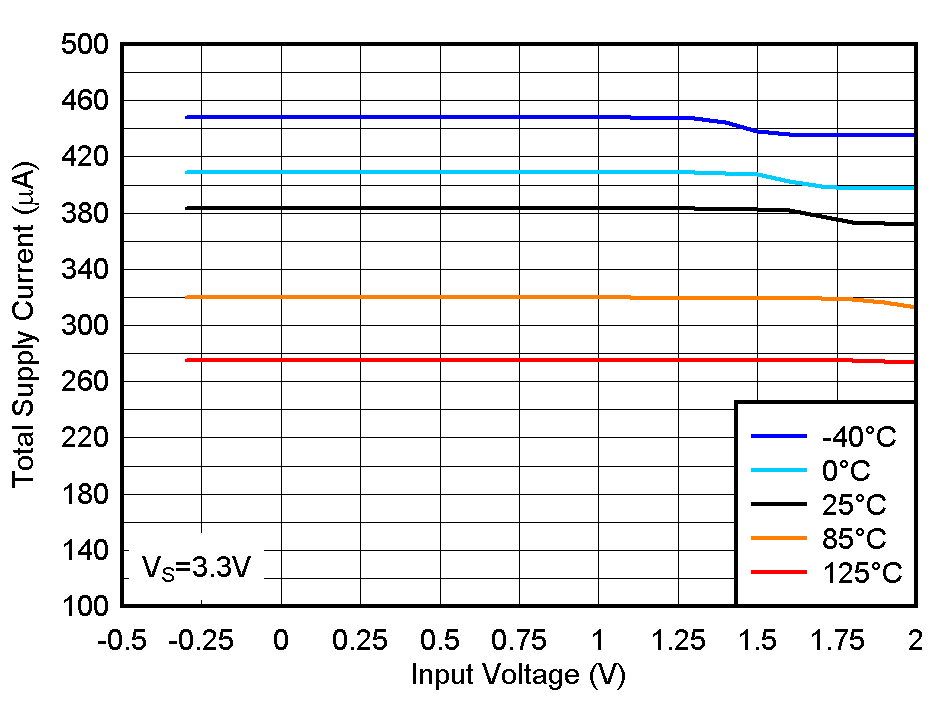

圖 5-3 3.3V 下總電源電流與輸入電壓之間的關系

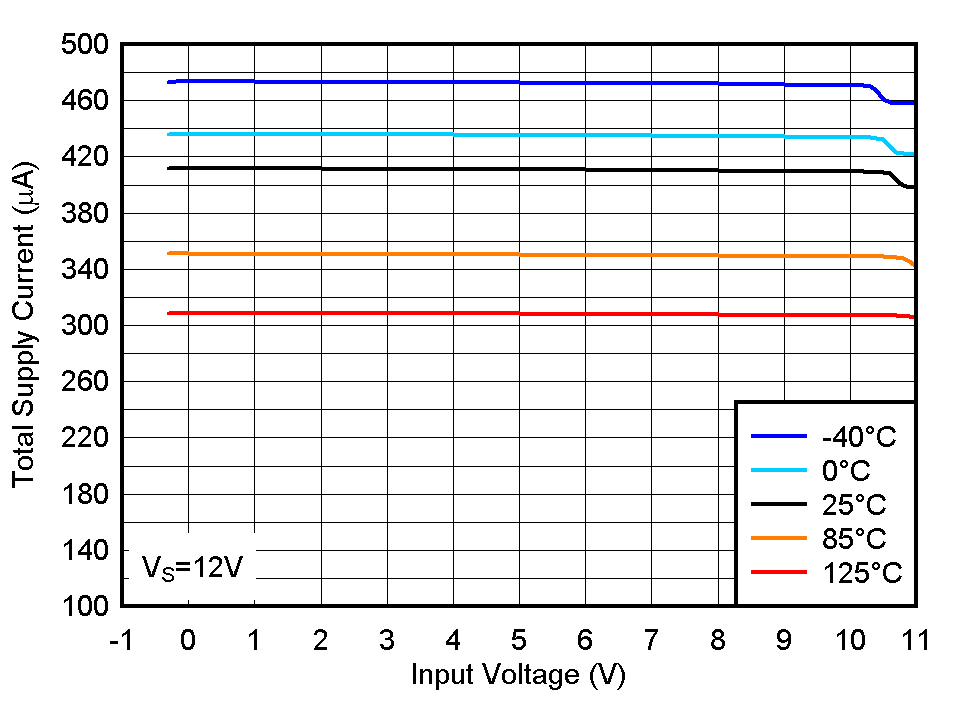

圖 5-5 12V 下總電源電流與輸入電壓之間的關系

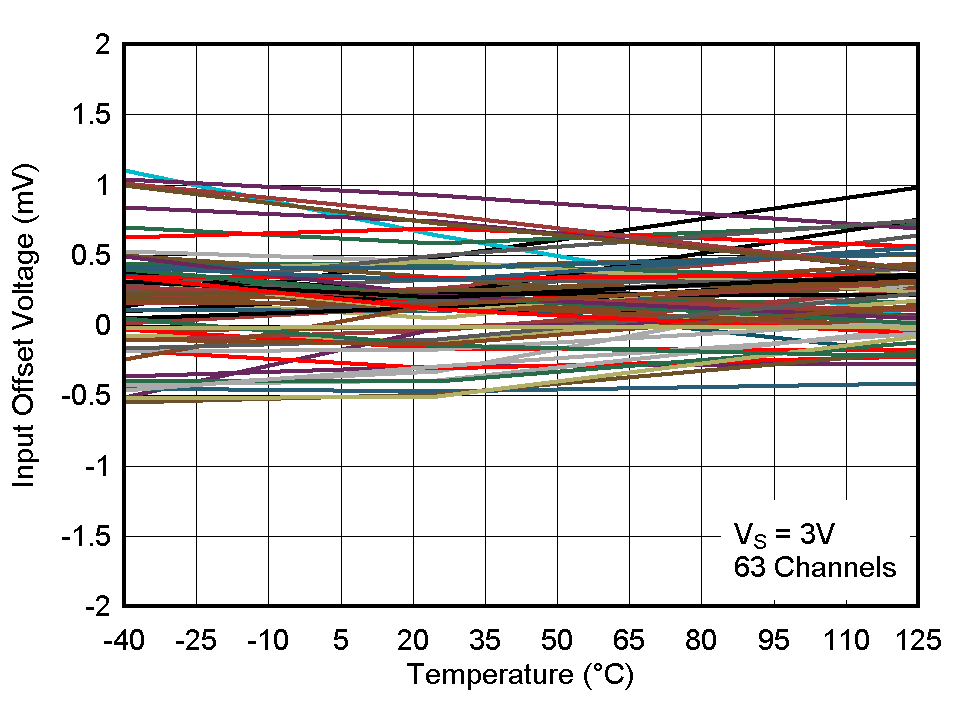

圖 5-7 3V 下輸入失調電壓與溫度之間的關系

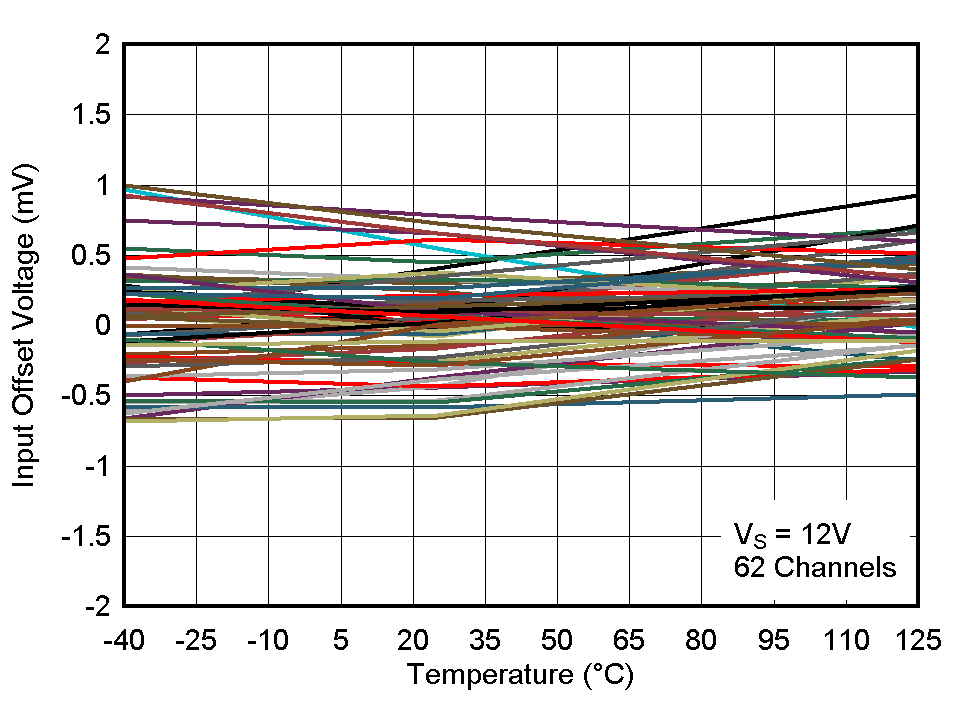

圖 5-9 12V 下輸入失調電壓與溫度之間的關系
圖 5-11 -40°C 下輸入失調電壓與電源電壓之間的關系

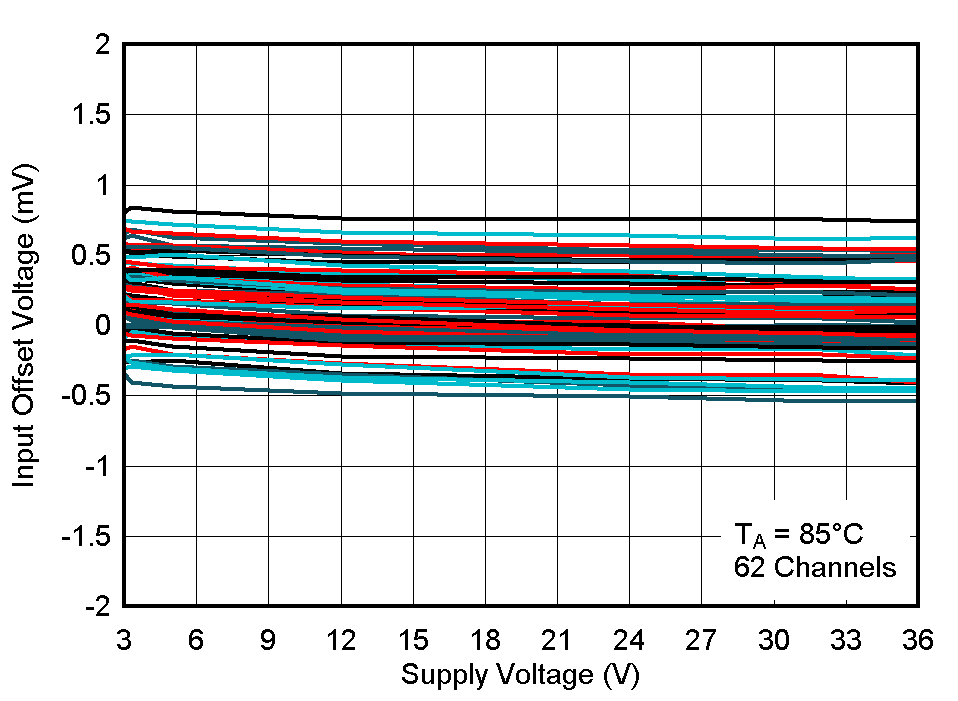

圖 5-13 85°C 下輸入失調電壓與電源電壓之間的關系

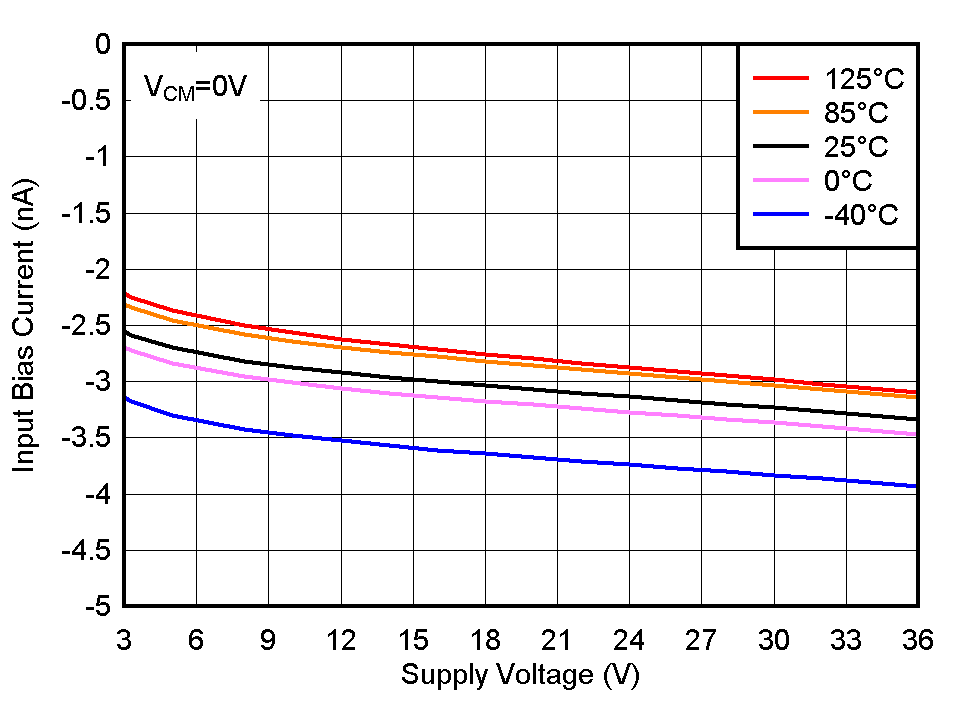

圖 5-15 輸入偏置電流與電源電壓之間的關系

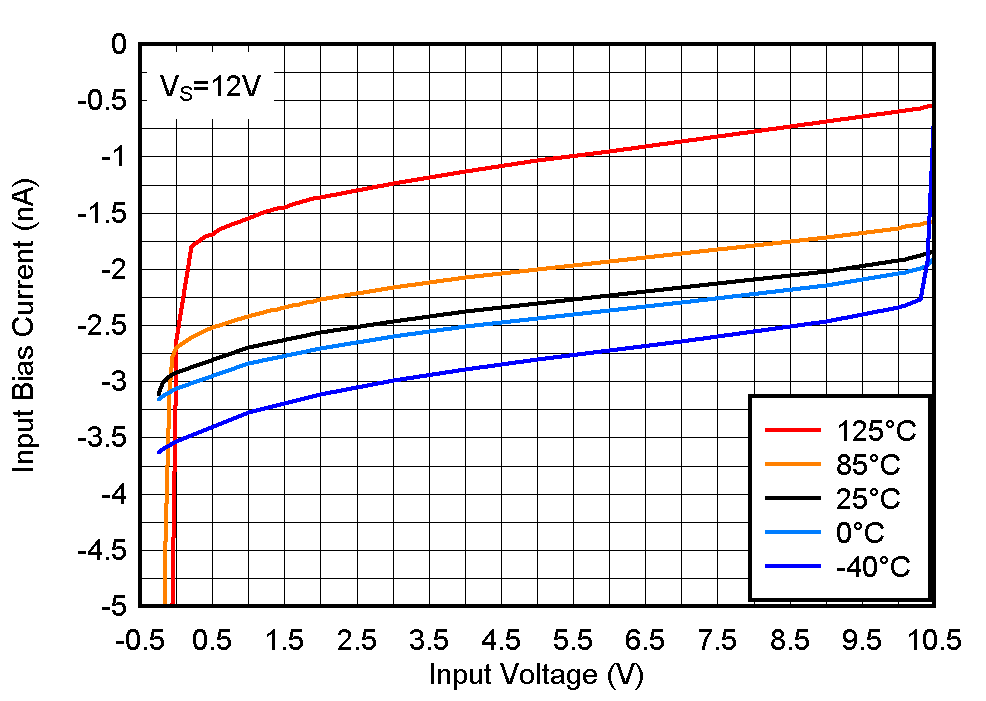

圖 5-17 12V 下輸入偏置電流與輸入電壓之間的關系

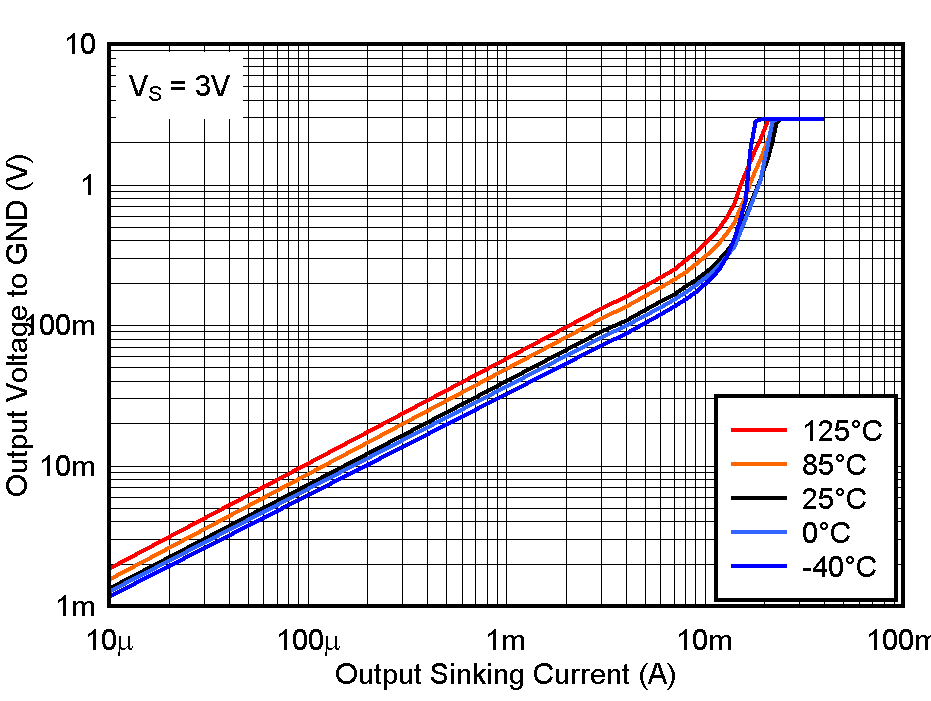

圖 5-19 3V 下輸出低電平電壓與輸出灌電流之間的關系

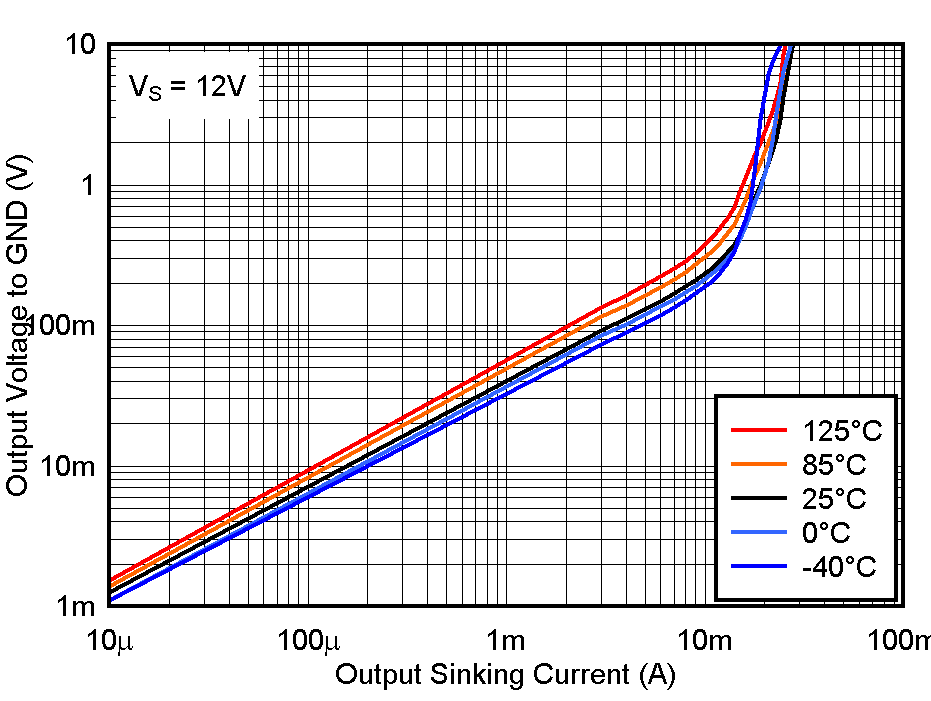

圖 5-21 12V 下輸出低電平電壓與輸出灌電流之間的關系

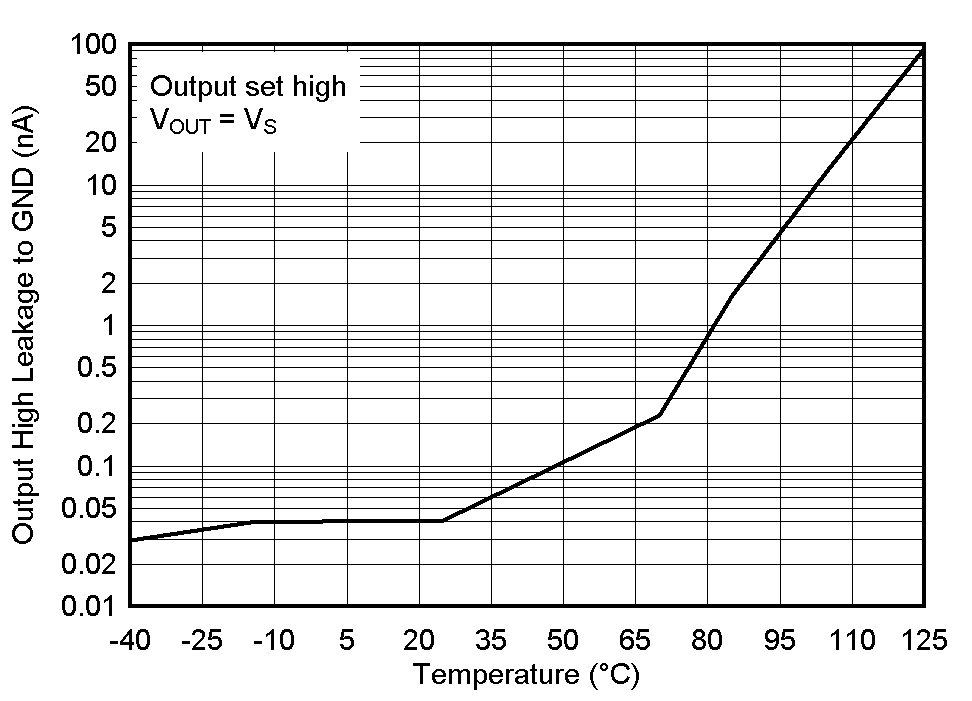

圖 5-23 5V 下輸出高電平漏電流與溫度之間的關系
圖 5-25 高電平至低電平傳播延遲與輸入過驅電壓之間的關系，5V
圖 5-27 高電平至低電平傳播延遲與輸入過驅電壓之間的關系，12V

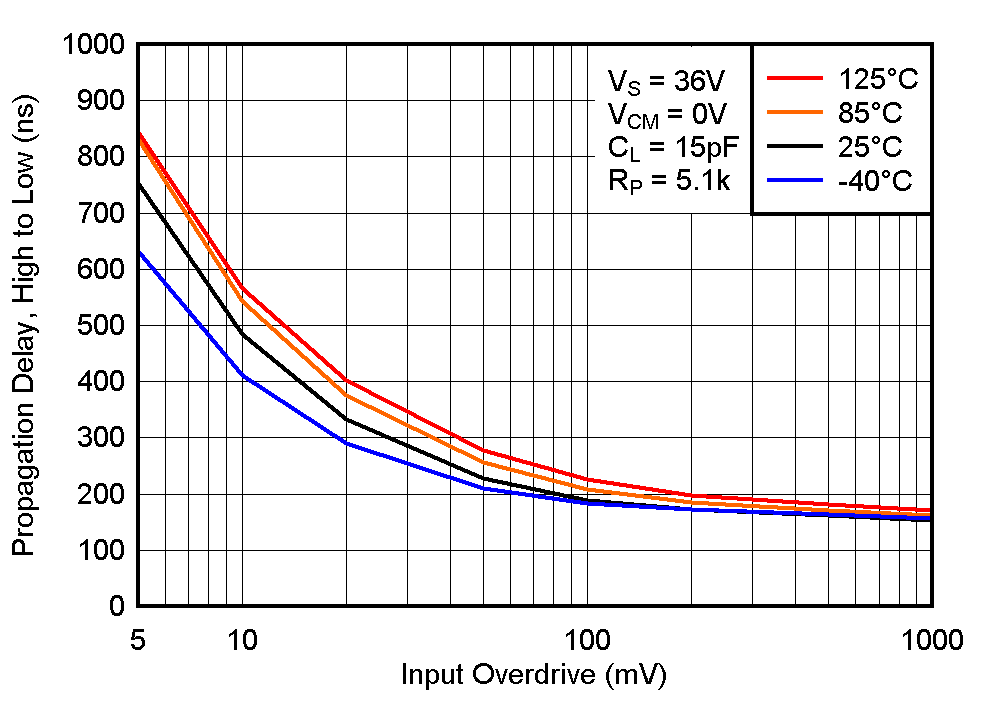

圖 5-29 高電平至低電平傳播延遲與輸入過驅電壓之間的關系，36V

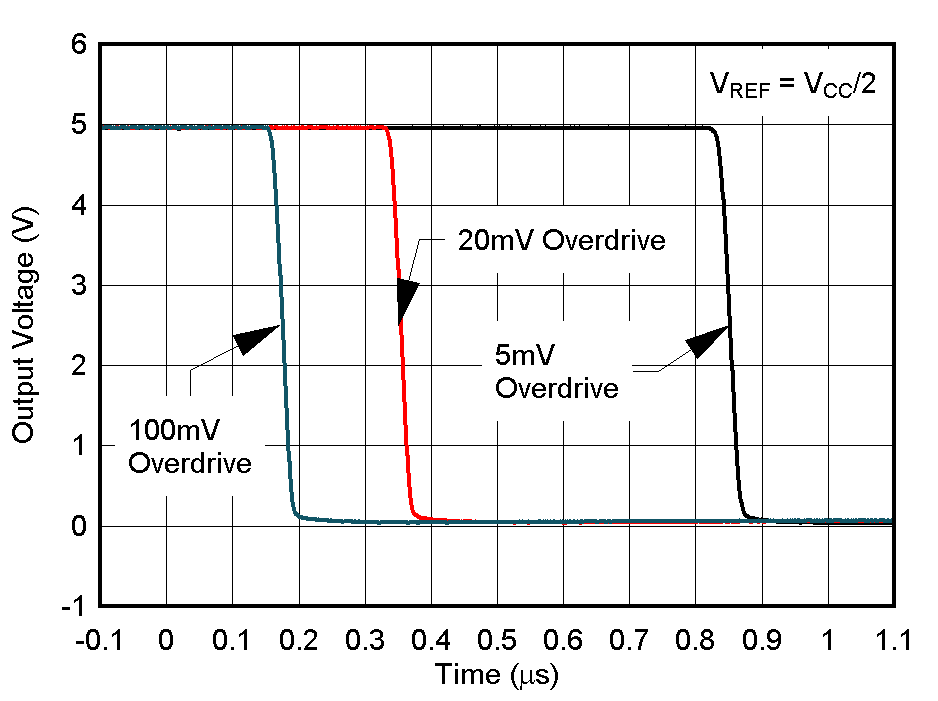

圖 5-31 高電平至低電平轉換時各種過驅的響應時間
圖 5-2 3V 下總電源電流與輸入電壓之間的關系

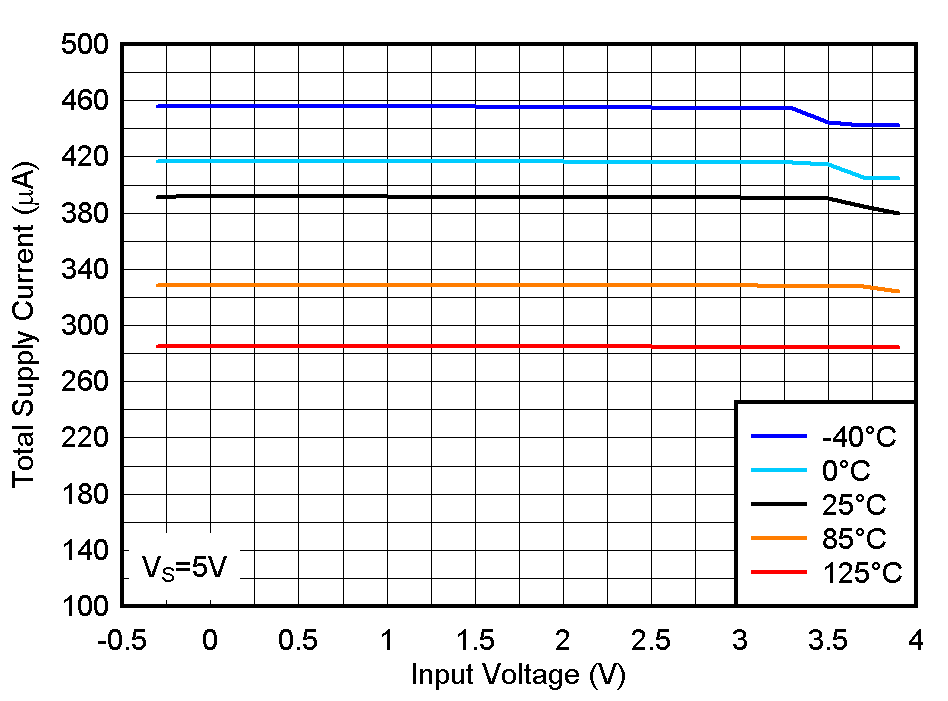

圖 5-4 5V 下總電源電流與輸入電壓之間的關系

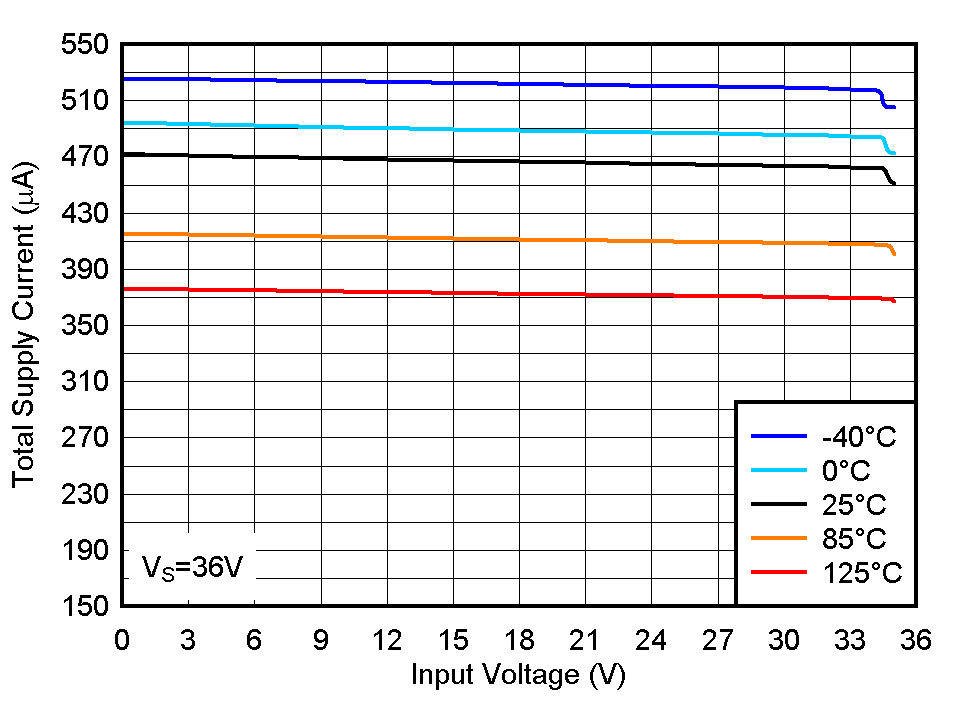

圖 5-6 36V 下總電源電流與輸入電壓之間的關系

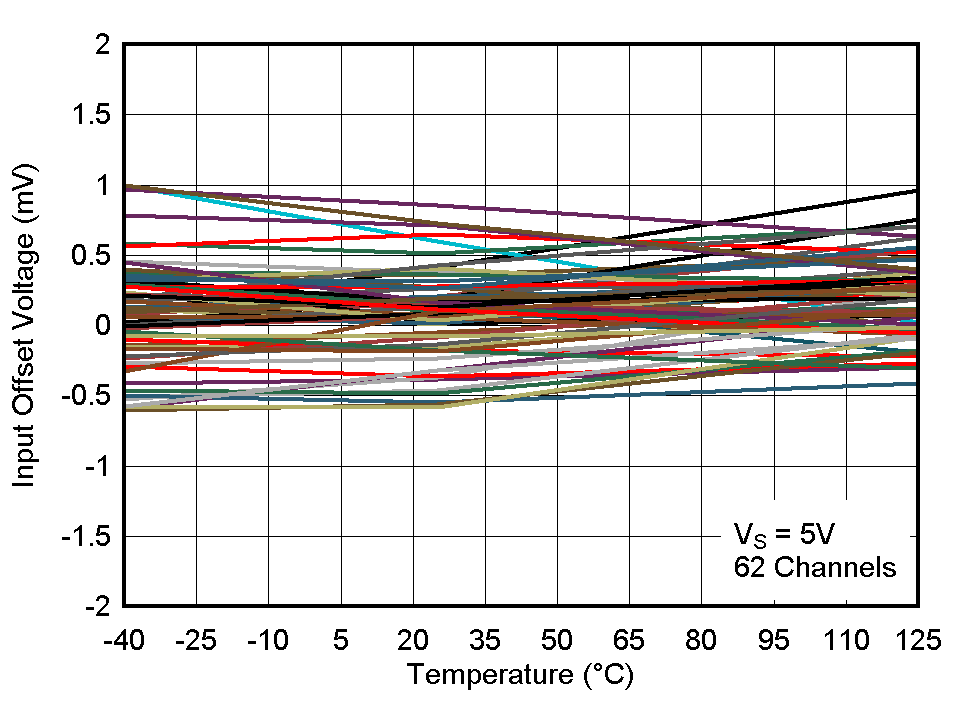

圖 5-8 5V 下輸入失調電壓與溫度之間的關系

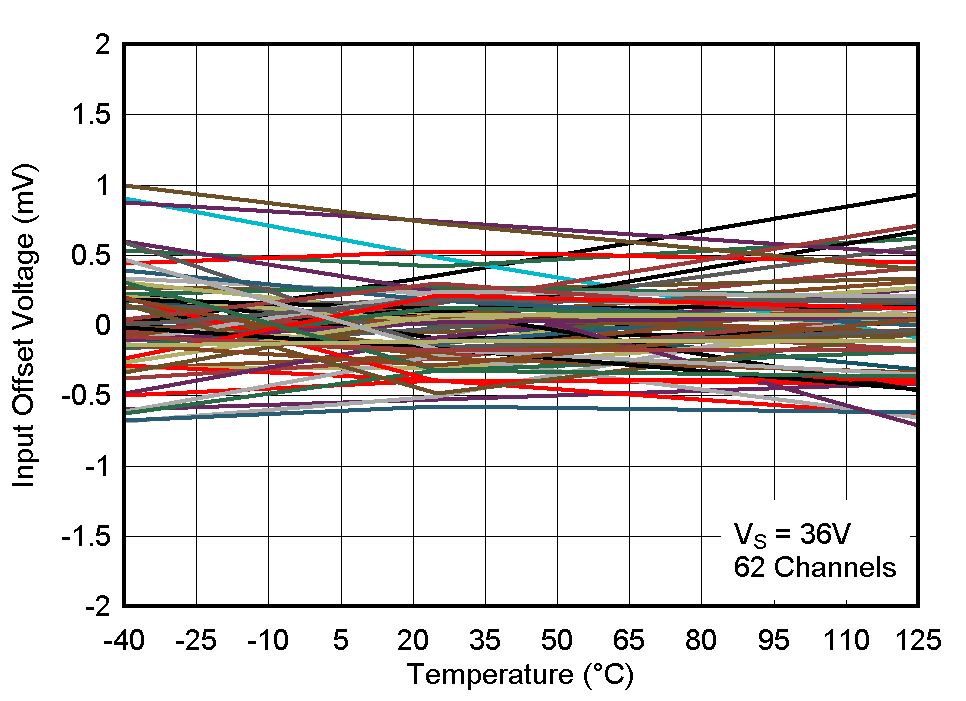

圖 5-10 36V 下輸入失調電壓與溫度之間的關系

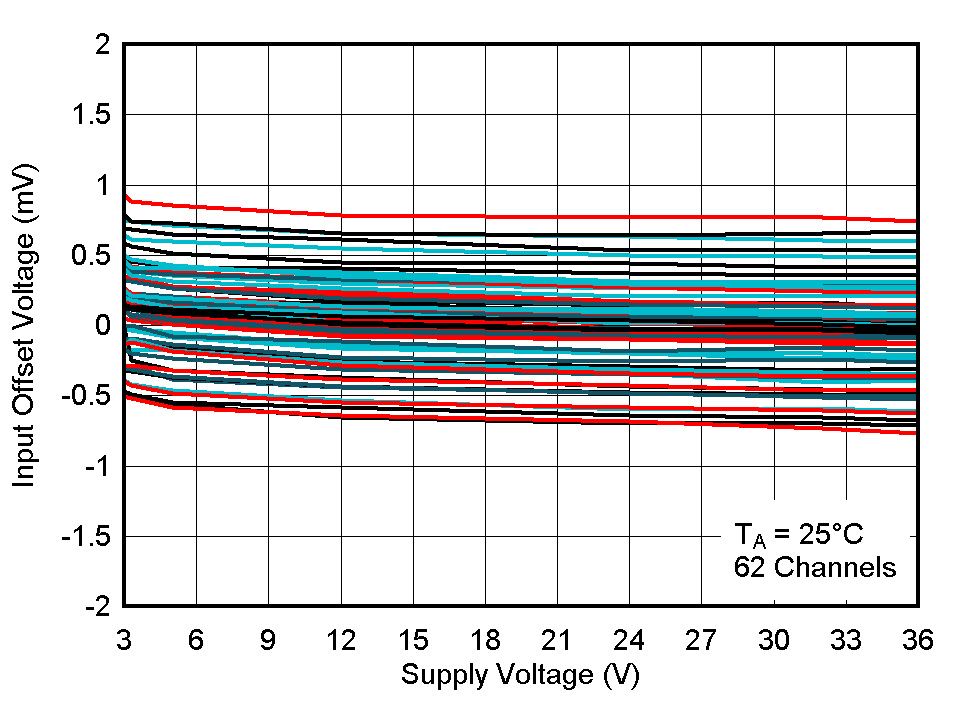

圖 5-12 25°C 下輸入失調電壓與電源電壓之間的關系
圖 5-14 125°C 下輸入失調電壓與電源電壓之間的關系
圖 5-16 5V 下輸入偏置電流與輸入電壓之間的關系

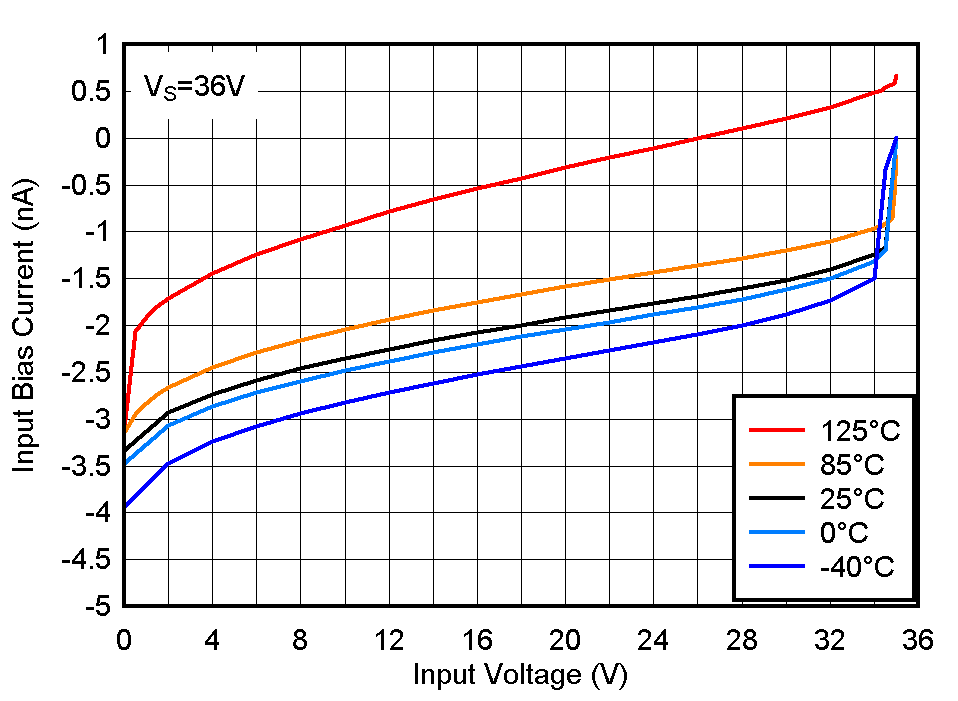

圖 5-18 36V 下輸入偏置電流與輸入電壓之間的關系
圖 5-20 5V 下輸出低電平電壓與輸出灌電流之間的關系
圖 5-22 36V 下輸出低電平電壓與輸出灌電流之間的關系

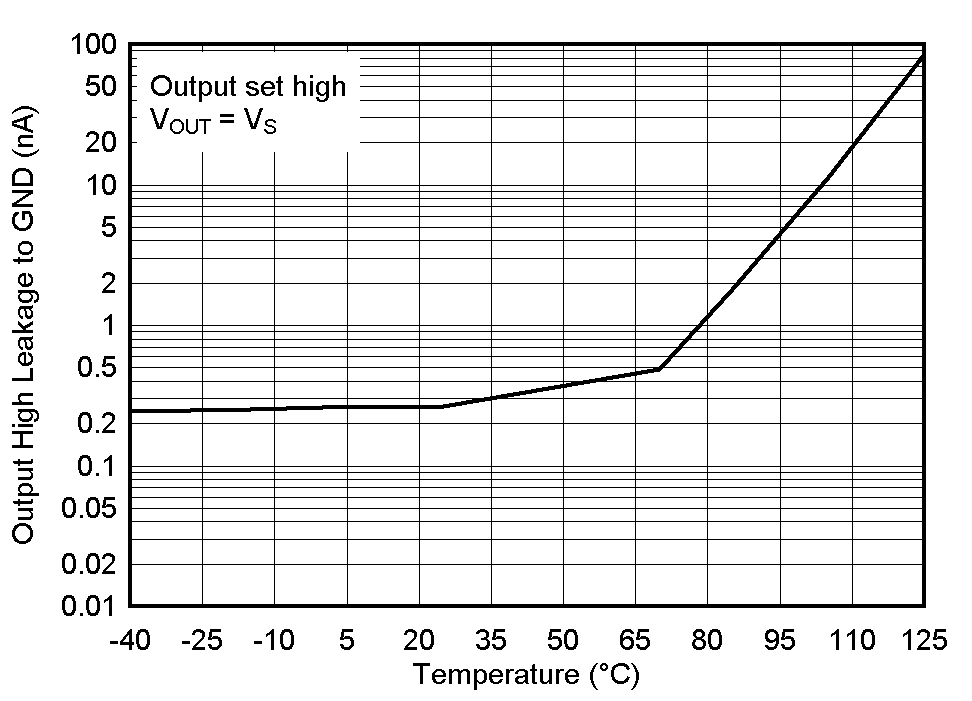

圖 5-24 36V 下輸出高電平漏電流與溫度之間的關系

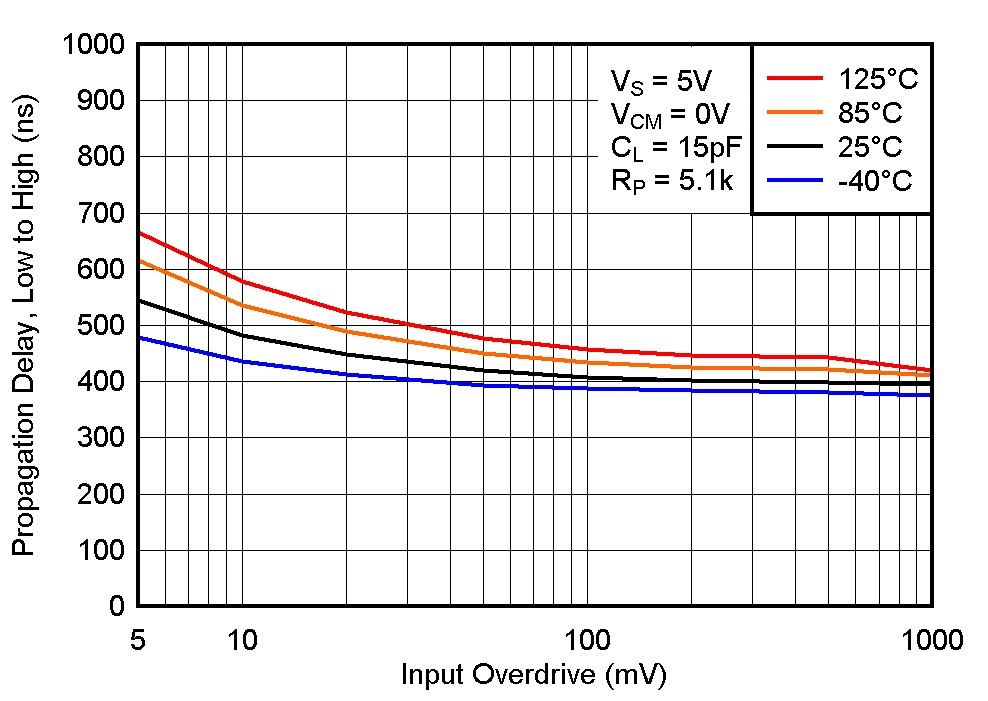

圖 5-26 低電平至高電平傳播延遲與輸入過驅電壓之間的關系，5V

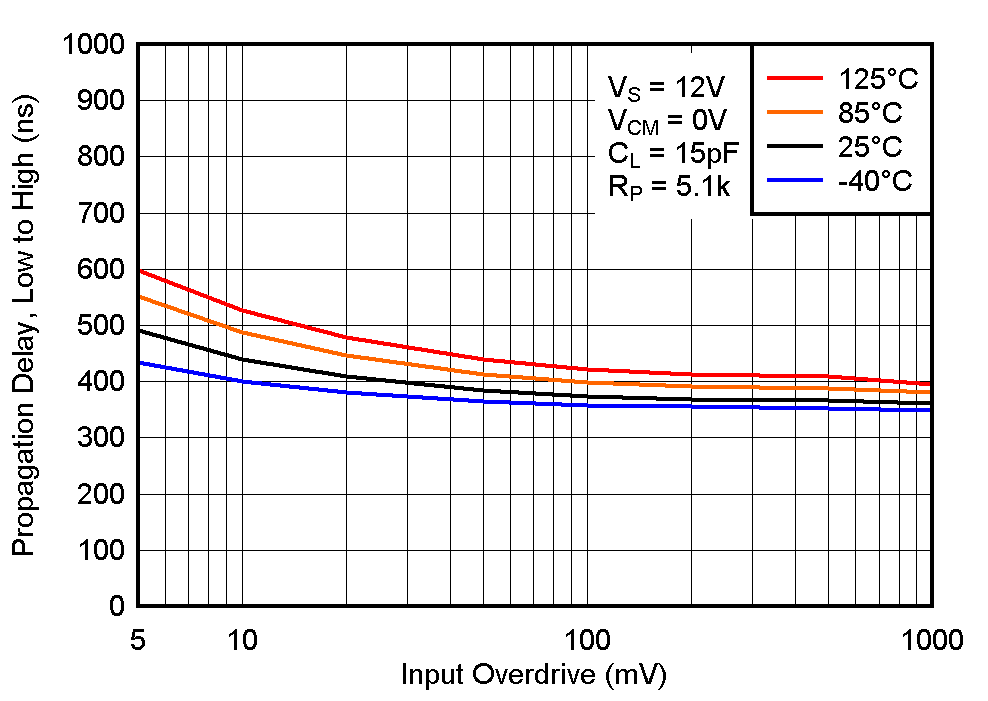

圖 5-28 低電平至高電平傳播延遲與輸入過驅電壓之間的關系，12V

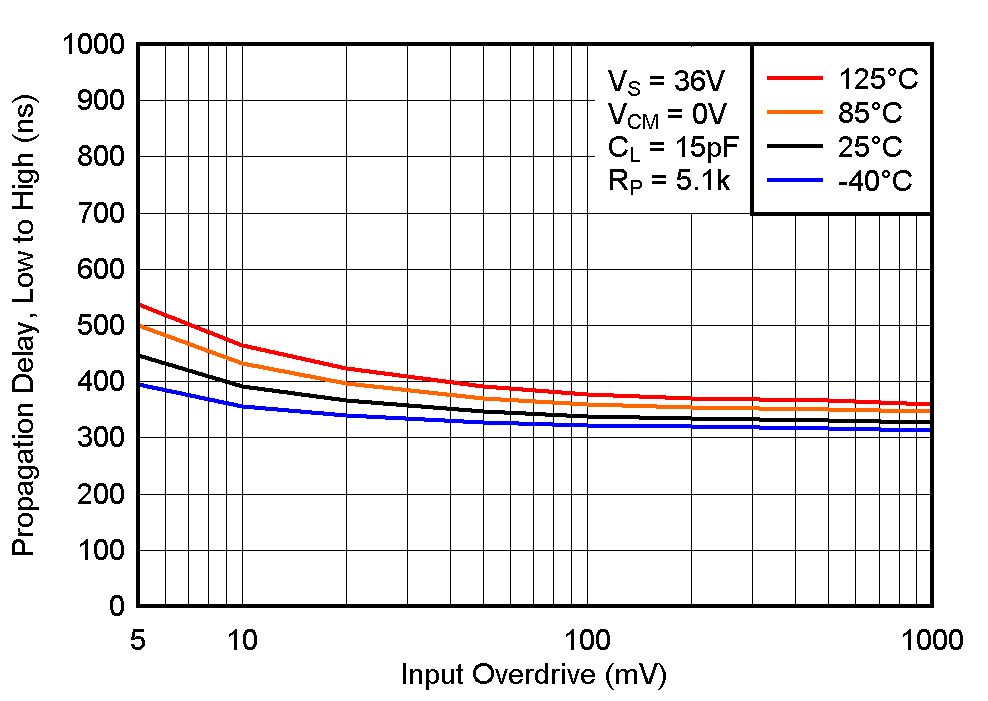

圖 5-30 低電平至高電平傳播延遲與輸入過驅電壓之間的關系，36V
圖 5-32 低電平至高電平轉換時各種過驅的響應時間
