3 說明
SN65DSI83-Q1 DSI 轉 LVDS 橋接器 具有 一個單通道 MIPI D-PHY 接收器前端
配置，此配置中在每個通道上具有 4 條信道，每條信道的運行速率為 1Gbps，最大輸入帶寬為 4Gbps。該橋接器可解碼 MIPI DSI 18bpp RGB666 和 24bpp RGB888 視頻流，并將格式化視頻數據流轉換為 LVDS 輸出（像素時鐘范圍為 25MHz 至 154MHz），從而提供單鏈路 LVDS（每個鏈路具有 4 個數據信道）。
SN65DSI83-Q1 器件可支持高達 WUXGA 1920 × 1200（每秒 60 幀，24bpp，采用簡化消隱）的分辨率。SN65DSI83-Q1 器件還適用于 使用 60fps 1366 × 768/1280 × 800（18bpp 和 24bpp）的應用。該器件實現了部分線路緩沖以適應 DSI 與 LVDS 接口間的數據流不匹配的情況。
SN65DSI83-Q1 器件采用小外形 10mm × 10mm HTQFP
（0.5mm 間距）封裝，工作溫度范圍為 –40ºC 至 +105ºC。
器件信息(1)
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65DSI83-Q1 | HTQFP (64) | 10.00mm x 10.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

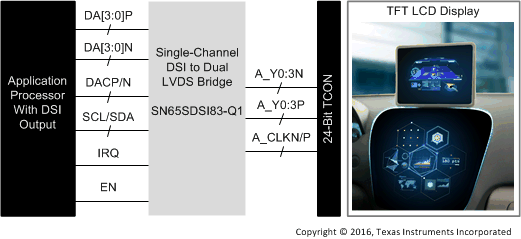

SN65DSI83-Q1 原理圖
