3 說明

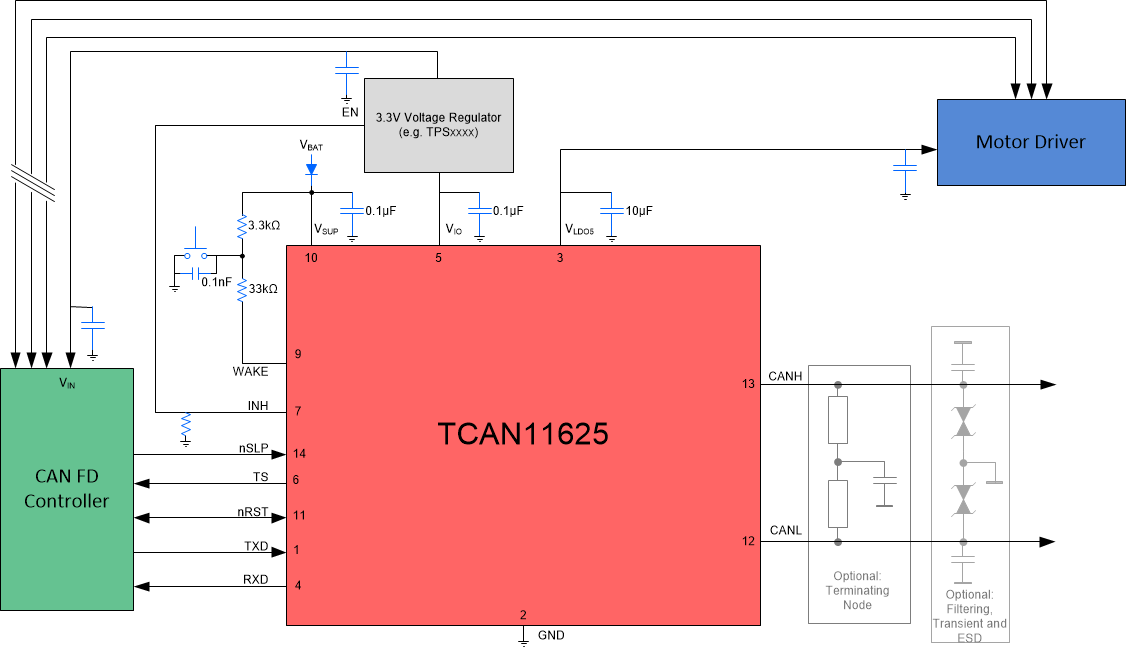

TCAN1162x-Q1 是一款高速控制器局域網 (CAN) 系統基礎芯片 (SBC)，符合 ISO 11898-2:2016 高速 CAN 規范的物理層要求。TCAN1162x-Q1 支持傳統 CAN 和 CAN FD 網絡，數據速率高達 8 兆位/秒 (Mbps)。
TCAN11623-Q1 和 TCAN11625-Q1 均支持寬輸入電源電壓范圍，并且集成了某種形式的 LDO 輸出。TCAN11625-Q1 具有 5V LDO 輸出 (VCCOUT)，可在內部為 CAN 收發器提供電壓，并在外部提供額外電流。TCAN11623-Q1 具有從 5V LDO 提供的 3.3V LDO 輸出 (VLDO3)，支持外部負載。
TCAN1162x-Q1 可通過 INH 輸出引腳選擇性地啟用系統上可能存在的各種電源，從而減少整個系統級別的電池電流消耗。這使得在超低電流睡眠模式中，功率傳送到除 TCAN1162x-Q1 以外的所有系統元件，同時對 CAN 總線進行監控。檢測到喚醒事件時，TCAN1162x-Q1 通過將 INH 驅動至高電平來啟動系統。
這使得在超低電流睡眠模式中，功率傳送到除 TCAN1162x-Q1 以外的所有系統元件，而該器件則仍然處于低功耗狀態，并對 CAN 總線進行監控。檢測到喚醒事件時，TCAN1162x-Q1 通過將 INH 輸出驅動至高電平來啟動節點。
TCAN1162x-Q1 支持超低功耗待機模式；在該模式下，高速發送器和普通接收器均關閉，而低功耗喚醒接收器會通過 ISO 11898-2:2016 定義的喚醒模式 (WUP) 來實現遠程喚醒。
TCAN1162x-Q1 包括通過 VIO 端子實現的內部邏輯電平轉換功能，允許直接連接到 1.8V、2.5V、3.3V 或 5V 控制器。該收發器包括許多保護和診斷功能，如欠壓檢測、過壓檢測、熱關斷 (TSD)、驅動器顯性超時 (TXD DTO) 和高達 ±58V 的總線故障保護。
