7.4.2.4 CAN 總線狀態
CAN 總線在運行期間有兩種邏輯狀態：隱性和顯性。具體請參閱圖 7-13。
以差分方式驅動總線時，總線為顯性狀態，對應于 TXD 和 RXD 引腳上的邏輯低電平。當總線通過接收器內部的高阻值輸入電阻器 (RIN) 偏置到 CAN 收發器電源電壓的一半時，總線為隱性狀態，對應于 TXD 和 RXD 引腳上的邏輯高電平。
在仲裁期間，顯性狀態會覆蓋隱性狀態。在仲裁期間，多個 CAN 節點可能同時發送一個顯性位，這種情況下，CAN 總線的差分電壓將大于單個 CAN 驅動器的差分電壓。TCAN1162x-Q1 CAN 收發器采用低功耗待機 (STB) 模式和睡眠模式；這些模式支持第三種總線狀態，在這種狀態下，總線引腳通過接收器內部的高阻值電阻器偏置到地。

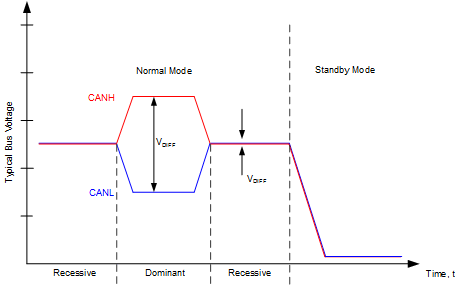

圖 7-13 總線狀態
