8.2.2.1 CAN 終端

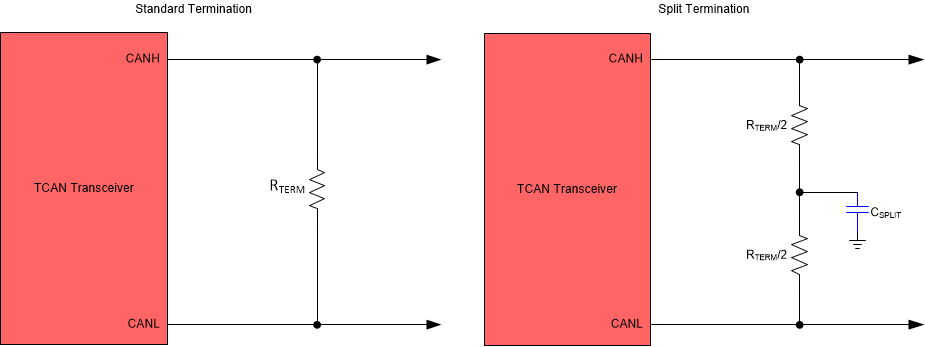

總線末端可以采用單個 120Ω 電阻進行端接，放在電纜上或端接節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用分裂終端，請參閱圖 8-3。分裂端接通過濾除差分信號線路上可能存在的高頻共模噪聲，來改善網絡的電磁發射行為。
圖 8-3 CAN 總線端接概念
