9.1.1.2 EVM
分析模擬電路和系統的性能時，使用 SPICE 模型通常有利于對電路性能進行計算機仿真。SPICE 對于視頻和射頻放大器電路尤其實用，寄生電容和電感會對電路性能產生重大影響。您可訪問德州儀器 (TI) 網站 (www.ti.com) 獲取 THS4631 的 SPICE 模型。SPICE 模型可助力預測各種工作條件下的微小信號交流和瞬態性能。此類模型并非旨在模擬放大器的失真特性，也不是試圖在微小信號交流性能方面對封裝類型進行區分。模型文件包含有關已建模和未建模內容的詳細信息。

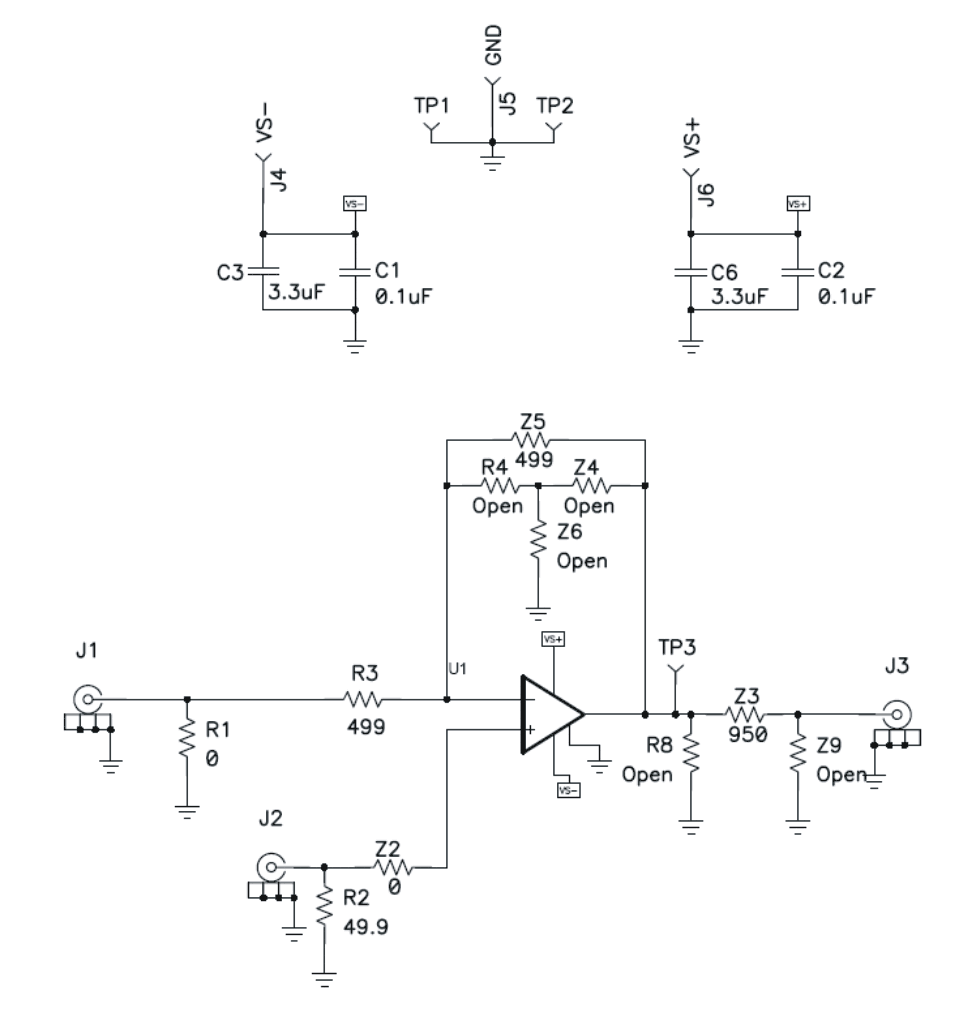

圖 9-4 THS4631 EVM 原理圖
