8.2.2.7 EMC 保護
TMUX582F-SEP 不適用于工業應用中的獨立電磁兼容性 (EMC) 保護。有三種常見的高壓瞬態規格可用來控制工業高壓瞬態規格：IEC61000-4-2 (ESD)、IEC61000-4-4 (EFT) 和 IEC61000-4-5（浪涌抗擾性）。需要使用瞬態電壓抑制器 (TVS)，以及一些低值串聯限流電阻器來防止源極輸入電壓超過額定 +60V 限值。
選擇 TVS 保護器件時，重要的是要確認最大工作電壓是否大于要保護的輸入源極引腳的正常運行范圍，以及由于接線不正確、斷電或短路而可能存在的任何已知系統共模過壓。圖 8-2 展示了選擇 TVS 器件時正確設計窗口的示例。
區域 1 表示 TMUX582F-SEP 的正常運行區域，其中輸入源電壓保持在故障電源 VFP 和 VFN 以下。區域 2 表示源極輸入引腳上可能出現的持續直流（或長時間交流過壓故障）的范圍。區域 3 表示任何已知直流過壓電平與 TMUX582F-SEP 的絕對最大額定值之間的裕度。所選擇的 TVS 擊穿電壓必須小于 TMUX582F-SEP 的絕對最大額定值，但必須大于任何已知的持續直流或長期交流過壓故障，以避免無意中觸發 TVS。區域 4 表示系統設計人員在選擇 TVS 保護器件以防止意外觸發 TMUX582F-SEP 器件的 ESD 單元時必須施加的裕度。

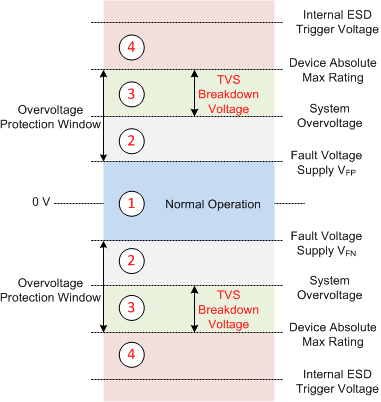

圖 8-2 系統運行區域和選擇 TVS 保護器件時的正確區域
