4 引腳配置和功能

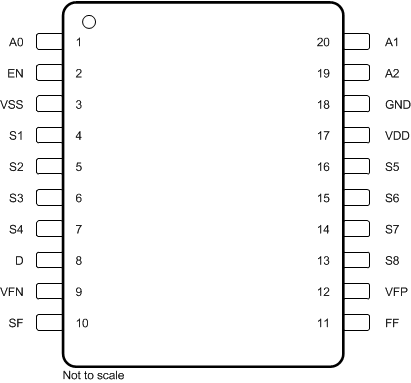

圖 4-1 PW 封裝，20 引腳 TSSOP（頂視圖）

表 4-1 引腳功能：TMUX582F-SEP

引腳		類型⁽¹⁾	說明
名稱	編號	類型⁽¹⁾	說明
A0	1	I	邏輯控制輸入地址 0 (A0)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。
EN	2	I	高電平有效數字使能 (EN) 引腳。該引腳有一個弱內部上拉電阻。當引腳為低電平時，該器件被禁用，所有開關都變?yōu)楦咦杩?。?dāng)該引腳為高電平時，Ax 邏輯輸入確定各個開關狀態。
V_SS	3	P	負電源。該引腳必須連接至 GND。
S1	4	I/O	過壓保護源極引腳 1?？梢允禽斎牖蜉敵觥?/td>
S2	5	I/O	過壓保護源極引腳 2?？梢允禽斎牖蜉敵觥?/td>
S3	6	I/O	過壓保護源極引腳 3?？梢允禽斎牖蜉敵觥?/td>
S4	7	I/O	過壓保護源極引腳 4。可以是輸入或輸出。
D	8	I/O	漏極引腳。可以是輸入或輸出。漏極引腳不受過壓保護，應保持在推薦的工作范圍內。
V_FN	9	P	負極故障電壓電源，用于確定負極側的過壓保護觸發閾值。該引腳必須連接至 GND。
SF	10	O	具體故障標志。如表 7-1 所示，該引腳是漏極開路輸出，當根據 A0、A1 和 A2 的狀態在特定引腳上檢測到過壓條件時，該引腳置為低電平有效。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
FF	11	O	一般故障標志。該引腳為漏極開路輸出，當在任何源極 (Sx) 輸入引腳上檢測到過壓情況時，該引腳置為低電平有效。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
V_FP	12	P	確定正極側過壓保護觸發閾值的正故障電壓電源。如果觸發閾值與器件的正極電源相同，則連接到 V_DD。為了實現可靠運行，應在 V_FP 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
S8	13	I/O	過壓保護源極引腳 8?？梢允禽斎牖蜉敵?。
S7	14	I/O	過壓保護源極引腳 7。可以是輸入或輸出。
S6	15	I/O	過壓保護源極引腳 6?？梢允禽斎牖蜉敵?。
S5	16	I/O	過壓保護源極引腳 5?？梢允禽斎牖蜉敵?。
V_DD	17	P	正電源。該引腳是正電源電勢最高的引腳。為了實現可靠運行，應在 V_DD 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
GND	18	P	接地 (0V) 基準
A2	19	I	邏輯控制輸入地址 2 (A2)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。
A1	20	I	邏輯控制輸入地址 1 (A1)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。

(1) I = 輸入，O = 輸出，I/O = 輸入和輸出，P = 電源
