3 網絡拓?fù)?/h1>

RS-485 標準建議使用菊花鏈連接其節點，也稱為合用線或總線拓?fù)洌ㄕ?qǐng)參閱圖 3-1）。在這種拓?fù)浣Y(jié)構中，所使用的驅動器、接收器和收發器通過短網存根接入主干線。接口總線可被設計用于全雙工或半雙工傳輸（請參閱圖 3-2）。

圖 3-1 RS-485 總線結構

全雙工實現需要兩個信號對（四根電線），以及全雙工收發器，其具有用于發送器和接收器的單獨總線訪問線路。全雙工模式允許節點在一個對上發送數據，同時在另一個對上接收數據。

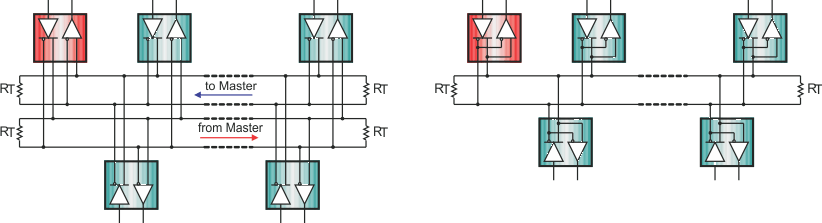

圖 3-2 RS-485 中的全雙工和半雙工總線結構

在半雙工模式下，僅使用一對信號，并要求在不同的時間驅動和接收數據。兩種實現方式都需要通過方向控制信號（例如驅動器/接收器使能信號）對所有節點進行控制，確保在任何時候總線上只有一個驅動器處于工作狀態。多個驅動器同時訪問總線會導致總線爭用，這在任何時候都必須通過軟件控制來加以避免。
