9 數據速率與總線長度
在給定數據速率下，最大總線長度受到傳輸線損耗和信號抖動的限制。當波特周期的抖動為 10% 或以上時，數據可靠性會急劇下降，圖 9-1 則顯示了傳統 RS-485 電纜在 10% 信號抖動下的電纜長度與數據速率的關系曲線。
圖形的第 1 部分顯示了短電纜長度上的高數據速率區域。在這里，傳輸線路的損耗可以忽略不計，數據速率主要由驅動器的上升時間決定。盡管該標準建議采用 10Mbps 的數據速率，但當今的快速接口電路可以高達 40Mbps 的數據速率運行。
第 2 部分顯示了從短數據線路到長數據線路的過渡。傳輸線路的損耗必須考慮在內。因此，隨著電纜長度的增加，數據速率必須降低。根據經驗法則，線路長度 [m] 與數據速率 [bps] 的乘積應該 < 107。該法則要比現如今的電纜性能保守得多，因此，在給定數據速率下，其長度將小于圖形所示的長度。
第 3 部分顯示了較低的頻率范圍，在此范圍內，線路電阻（而不是開關）會限制電纜長度。在此，電纜電阻接近終端電阻的值。該分壓器導致信號衰減 -6dB。對于 120W 22 AWG 電纜 UTP，這種情況發生在大約 1200m 處。

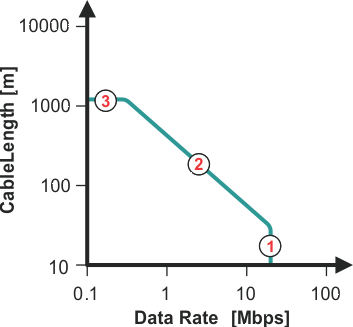

圖 9-1 電纜長度與數據速率
