7 失效保護

失效保護使得接收器在缺少輸入信號時有能力輸出一個確定的狀態。

有三種可能的原因會導致信號丟失 (LOS)：

1. 開路：線纜中斷或者收發器從總線斷開
2. 短路：差分對的導線因絕緣層失效而接觸在一起
3. 總線空閑：所有總線驅動器均未處于活動狀態時，會發生這種情況。

上述條件下，當輸入信號為零時，會使傳統的接收器輸出隨機狀態，現在的收發器內部都包含一個偏置電路，可以對開路、短路和總線空閑進行保護，即使信號丟失時，接收器也能強制輸出一個確定的狀態。

這些失效保護設計的缺點是最壞情況下的噪聲容限僅為 10mV，因此在干擾環境中，要增加外部失效保護電路以增加噪聲容限。

外部失效保護電路由一個電阻分壓器組成，可以產生足夠的總線差分電壓，以驅動接收器產生一個確定的輸出狀態。為了確保有足夠的噪聲容限，除了 200mV 的接收器輸入閾值外，V_AB 還必須包括測得的最大差分噪聲，V_AB = 200mV + V_噪聲。

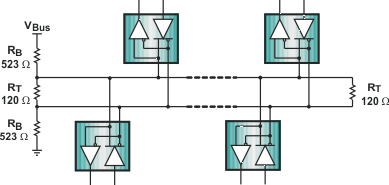

最小總線電壓為 4.75V、(5V – 5%)、V_AB = 0.25V 和 Z₀ = 120W 時，R_B 為 528W。向 R_T 插入兩個 523W 串聯電阻器會建立如圖 7-1 所示的失效保護電路。
