ZHCAA89D February 2008 – May 2021
6 總線終端和存根長度
為避免信號反射，數據傳輸線應始終端接，并且存根應盡可能的短。正確的端接需要終端電阻 RT 和傳輸電纜的特性阻抗 Z0 匹配。RS-485 標準建議采用 Z0 = 120W 的電纜，因此電纜干線通常與 120W 電阻端接，線纜的末尾處各一個（請參閱圖 6-1 左半部分）。

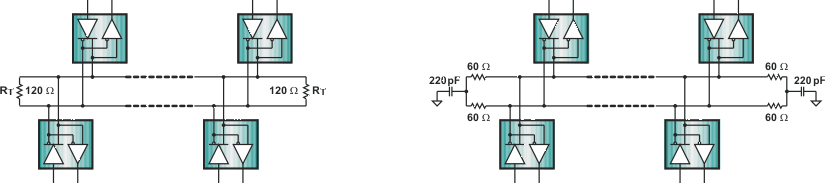

圖 6-1 正確的 RS-485 終端在噪聲環境下的應用通常將 120Ω 電阻替換為兩個 60Ω 電阻，組成一個低通濾波器，用于提供額外的共模噪聲濾除能力（請參閱圖 6-1右半部分）。請務必匹配電阻值（宜使用精度為 1% 的電阻），確保兩個濾波器的頻率降幅相等。較大的電阻容限（即 20%）會導致濾波器轉折頻率不同，并且共模噪聲會轉換為差分噪聲，從而使接收器的抗擾性降低。
存根的電氣長度（收發器與電纜干線之間的距離）應小于驅動器輸出上升時間的 1/10，并通過以下公式得出：
Equation1.
其中：
- L存根 = 最大存根長度 (ft)
- tr = 驅動器 (10/90) 上升時間 (ns)
- v = 以 c 因子形式表示的信號速度
- c = 光速 (9.8 x 108 ft/s)。
表 6-1 列出了圖 5-1 中（78% 速率）與各個驅動器上升時間對應的最大存根長度。
表 6-1 存根長度與上升時間
| 器件 | 信號速率 [kbps] |
上升時間 tr [ns] |
最大存根長度 [ft] |
|---|---|---|---|
| SN65HVD12 | 1000 | 100 | 7 |
| SN65LBC184 | 250 | 250 | 19 |
| SN65HVD3082E | 200 | 500 | 38 |
注：
上升時間長的驅動器非常適合那些需要長存根長度和減小器件產生的 EMI 的應用。
